Крышка задней консоли

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

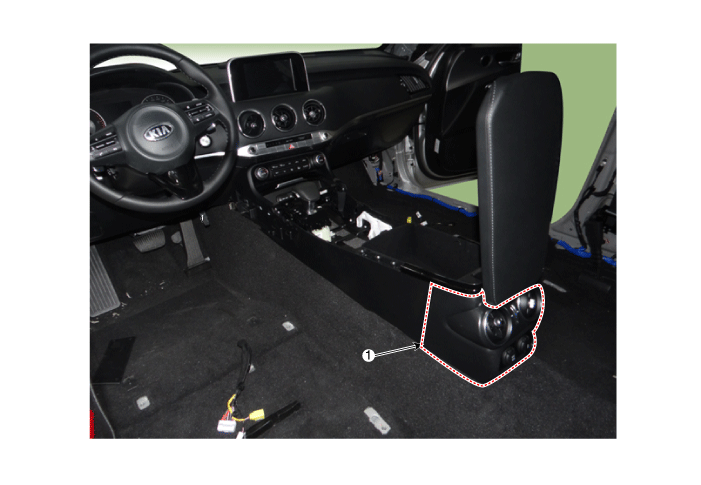

   Снимите консоль в сборе.

   (См. Напольная консоль — «Сборка напольной консоли»)

2. 2

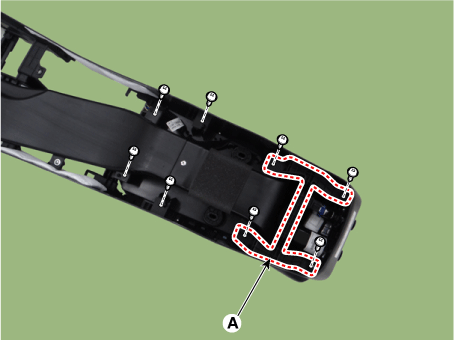

   Снимите кронштейн задней консоли (A) после ослабления нижней части консоли. винты бокового крепления.



3. 3

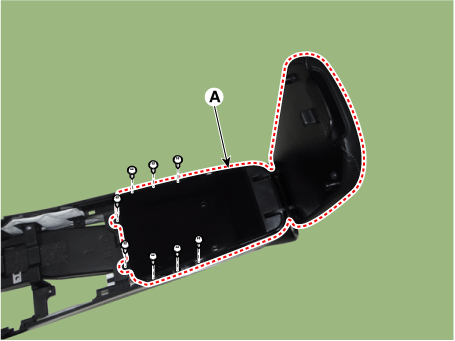

   Снимите ящик для хранения консоли и подлокотник (A) после ослабления крепления. винты.



4. 4

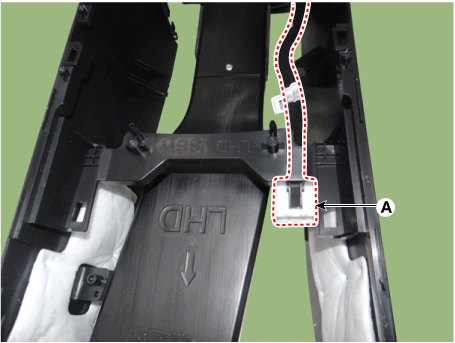

   Отсоедините монтажный зажим проводки удлинителя нижней части консоли (A).



5. 5

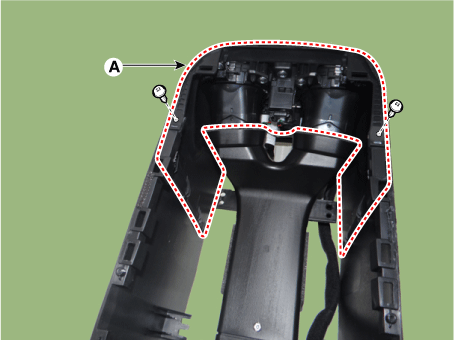

   Снимите заднюю крышку консоли (А) после ослабления крепежных винтов.



6. 6

   Установите в порядке, обратном снятию.
