Компоненты и расположение компонентов

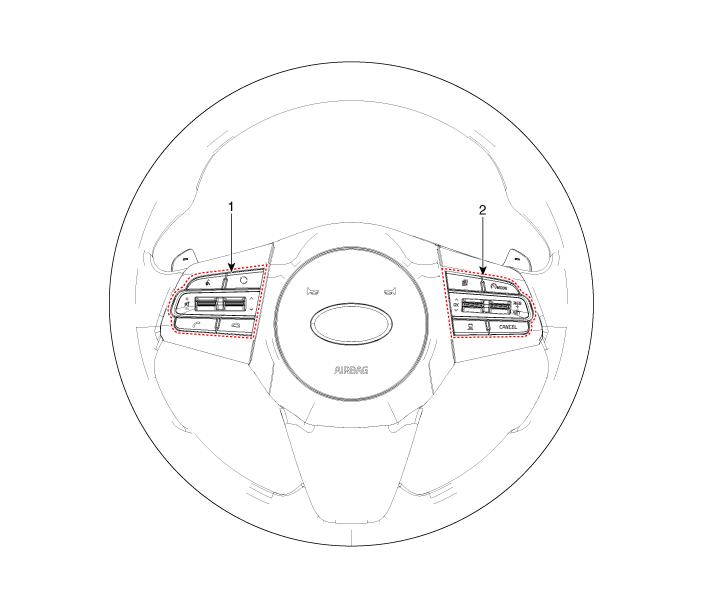

Компоненты

1. Левый переключатель дистанционного управления
(Аудио + Bluetooth + Голос)

2. Правый переключатель дистанционного управления
(Бортовой компьютер + ACC + SCC)

Принципиальные диаграммы

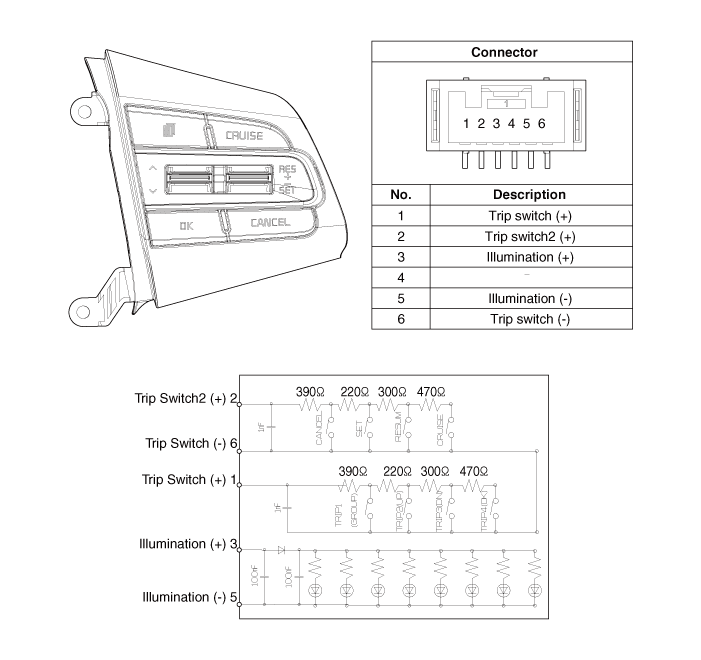

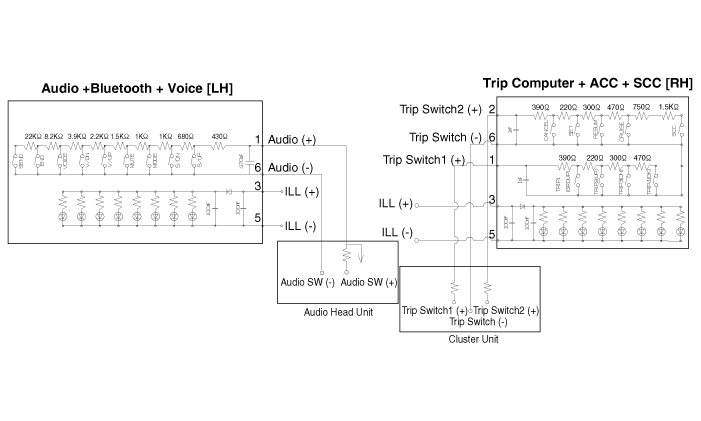

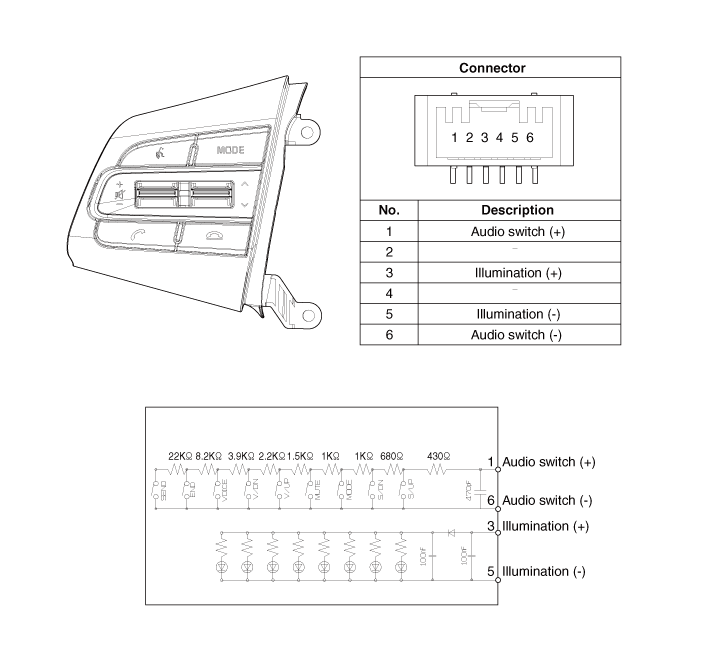

Принципиальная электрическая схема

[Аудио + Bluetooth + Голос]

[Поездка + ACC]

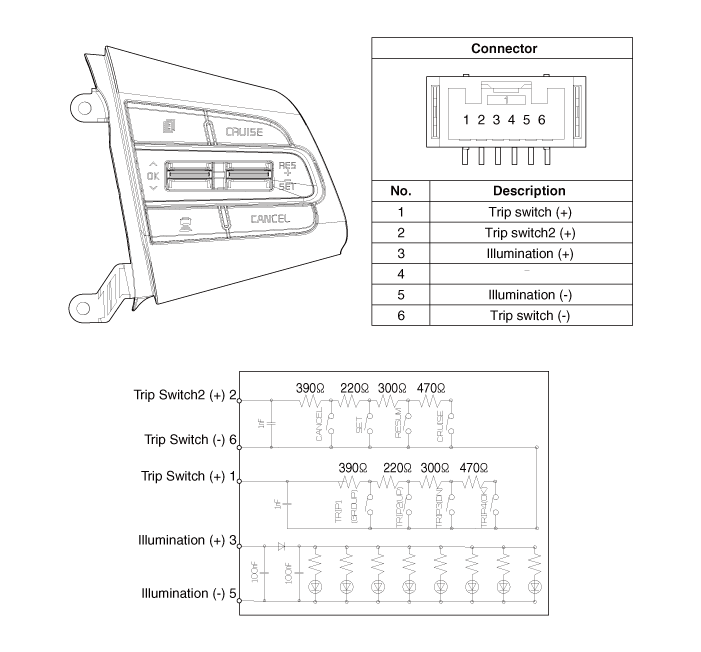

[Поездка + ACC + SCC]

Процедуры ремонта

осмотр

Проверьте сопротивление между клеммами в каждом положении переключателя (RH).

[Пр : Поездка + АКК + СКК]

Выключатель	Соединитель Терминал	Сопротивление (±3%)
Отмена	2-6	390 Ом
НАБОР -		610 Ом
ВИЭ +		910 Ом
Круиз ВКЛ/ВЫКЛ		1,38 кОм
Круиз и ограничение скорости ВКЛ/ВЫКЛ		2,13 кОм
SCC (Дистанционное управление)		3,63 кОм
Группа	1-6	390 Ом
Подножка		610 Ом
Поездка вниз		910 Ом
ВХОДИТЬ		1,38 кОм

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите рулевое колесо в сборе. (См. Система рулевого управления — «Рулевое колесо»)

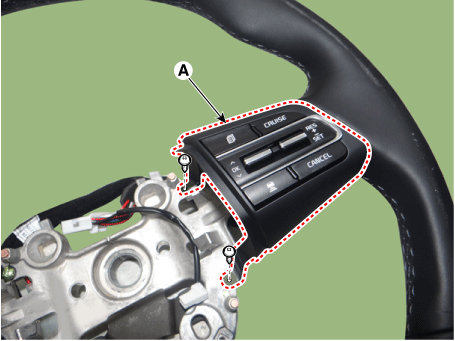

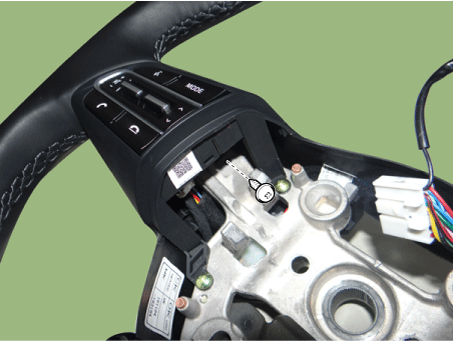

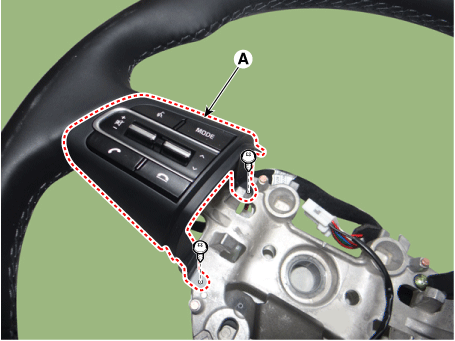

3.	Снимите подрулевой переключатель (А) после ослабления крепежных винтов. [левый] [Правый]

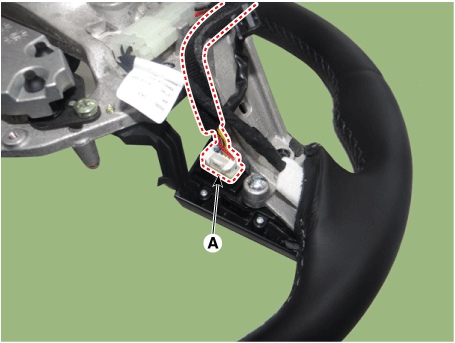

4.	Отсоедините разъем подрулевого переключателя (А). [левый] [Правый]

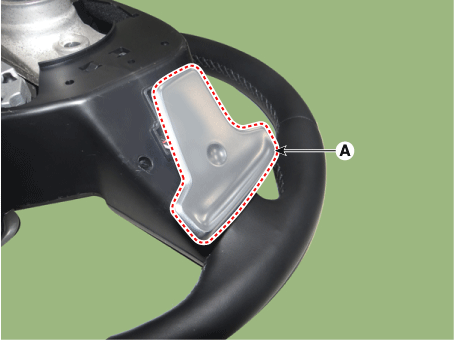

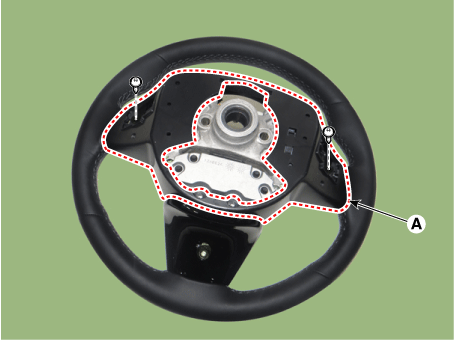

5.	Снимите переднюю крышку рулевого управления (А) после ослабления крепежных винтов.

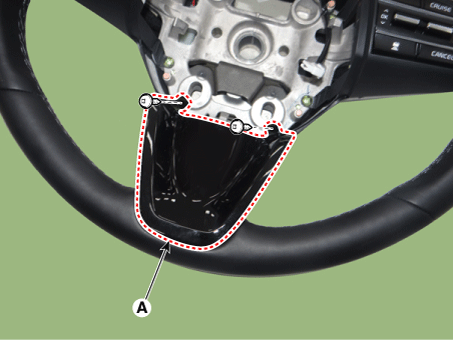

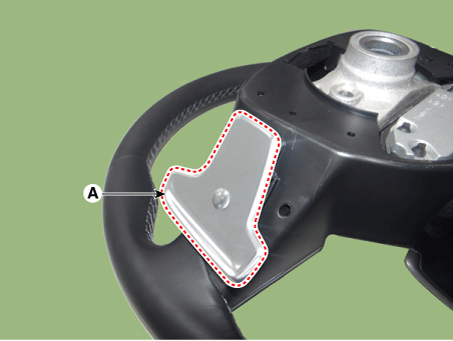

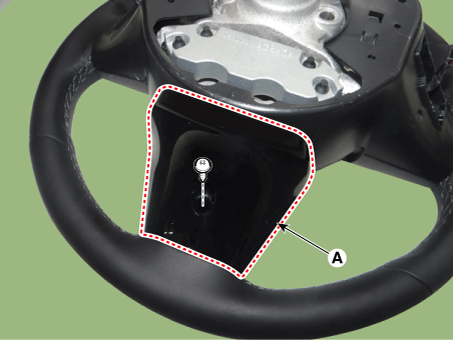

6.	Снимите заднюю крышку рулевого управления (А) после ослабления крепежных винтов.

7.	Снимите заднюю крышку рулевого управления (А) после ослабления крепежных винтов.

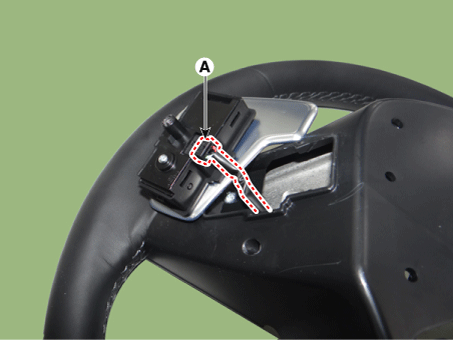

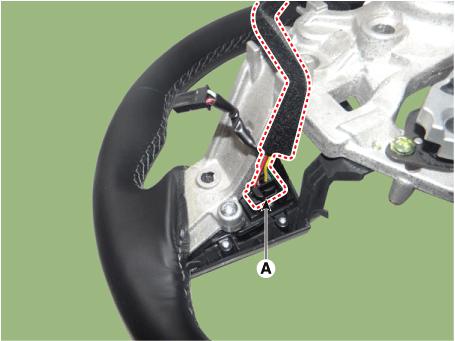

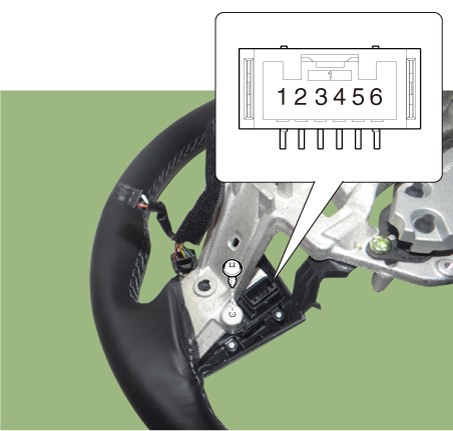

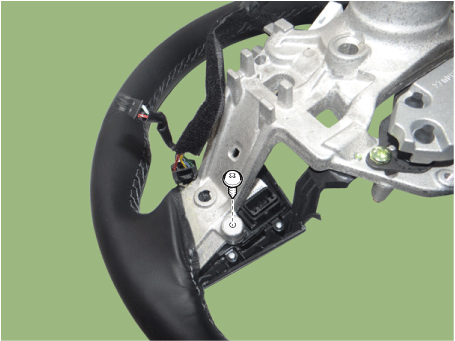

8.	Отсоедините разъем дистанционного управления на рулевом колесе (А). [левый] [Правый]

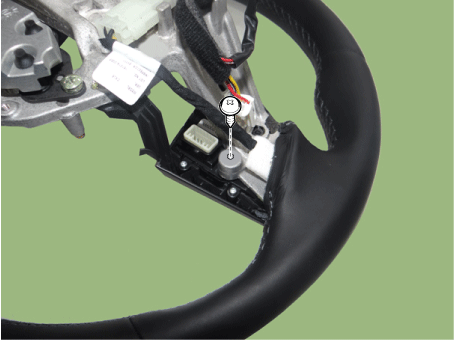

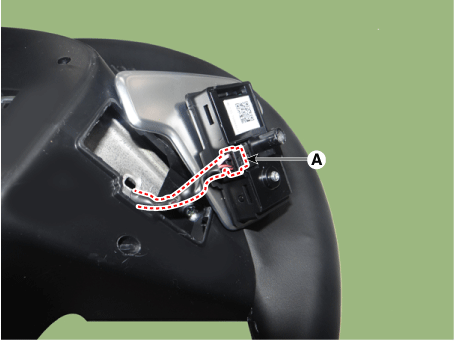

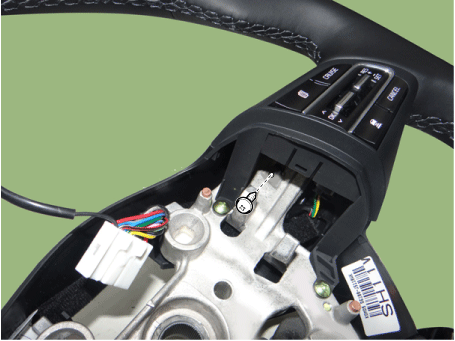

9.	Снимите пульт дистанционного управления с рулевого колеса (А), предварительно ослабив крепление. винты. [левый] [Правый]

Монтаж

1.	Установите пульт дистанционного управления на рулевом колесе.

2.	Подсоедините разъем дистанционного управления на рулевом колесе.

3.	Установите заднюю крышку рулевого управления.

4.	Установите заднюю крышку рулевого управления.

5.	Установите переднюю крышку рулевого управления.

6.	Подсоедините разъем подрулевого переключателя передач.

7.	Установите подрулевой переключатель.

8.	Установите рулевое колесо в сборе.

9.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
