Kia Stinger: Система интеллектуального круиз-контроля (Stop & Go) / Блок управления интеллектуальным круиз-контролем (Stop & Go) (SCC)
Описание и работа
| Описание |
Блок интеллектуального круиз-контроля установлен в передней правой части автомобиля. шасси. Радарный датчик встроен в переднюю часть устройства. Этот датчик Обнаруживает транспортные средства и объекты перед автомобилем. Радарный датчик может обнаруживать до 64 объектов впереди автомобиля. Сигнализация срабатывает, когда автомобиль отклоняется от опорных точек горизонтального и вертикального выравнивания во время работы. Этот датчик связывается с приборной панелью, предупреждающим зуммером, интеллектуальным переключателем круиз-контроля, Электронная программа стабилизации (ESP), ECM и TCM по шине CAN. Датчик контролирует скорость автомобиля через CAN-связь между системой электронной стабилизации Программа (ESP) системы и ECM и TCM.
Принципиальные диаграммы

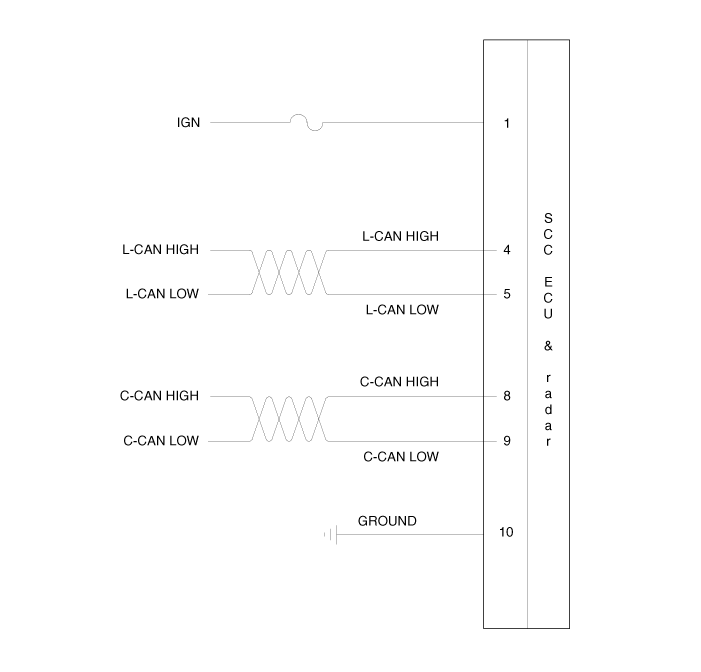

| Схематические диаграммы |

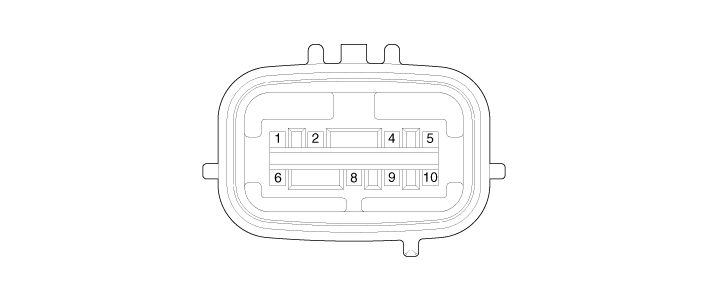

| Терминальная функция |
|
Пин №
|
Терминальная функция
|
|
1
|
IGN
|
|
2
|
-
|
|
3
|
-
|
|
4
|
L-CAN ВЫСОКАЯ
|
|
5
|
L-CAN НИЗКИЙ
|
|
6
|
-
|
|
7
|
-
|
|
8
|
C-CAN ВЫСОКАЯ
|
|
9
|
C-CAN НИЗКИЙ
|
|
10
|
ЗЕМЛЯ
|
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. |
| 2. |
Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе») |
| 3. |

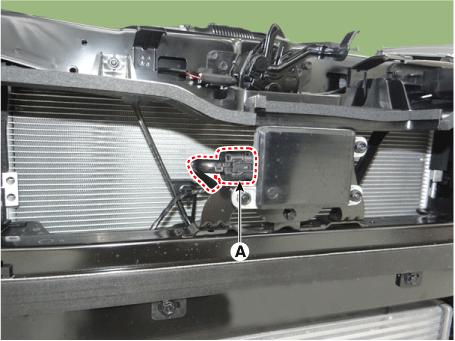

Отсоедините разъем переднего радара (А).
|
| 4. |

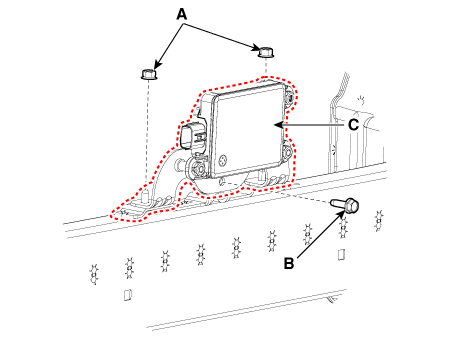

Ослабьте гайки (А) и болт (В) переднего радара, затем снимите переднюю радар (С).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| 2. |

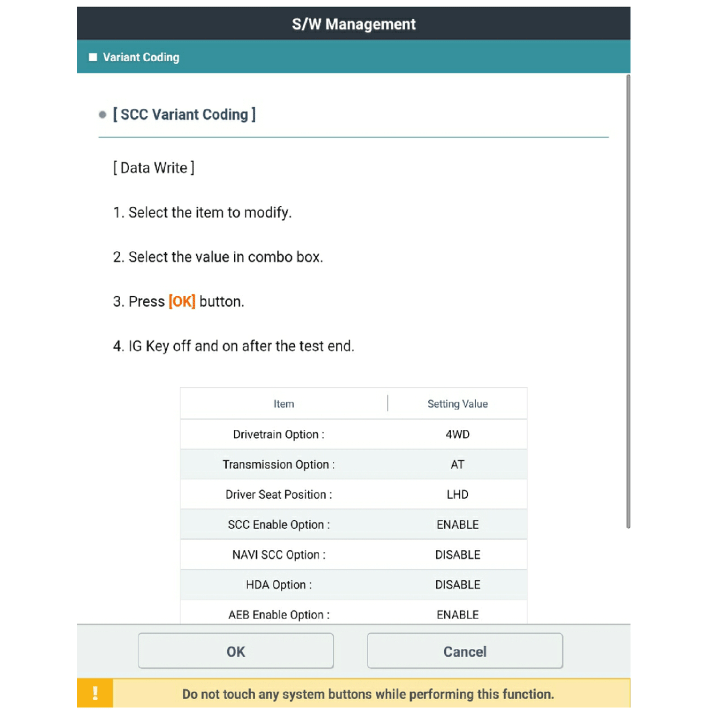

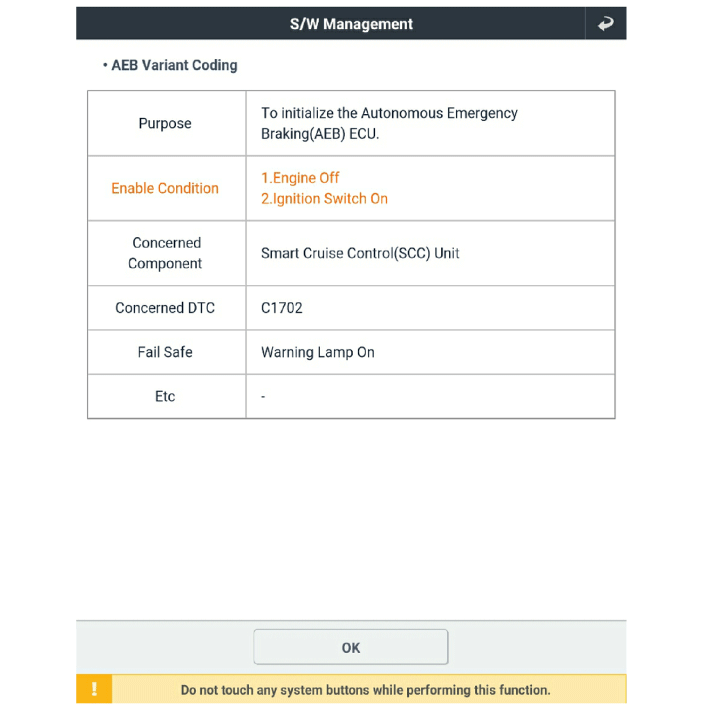

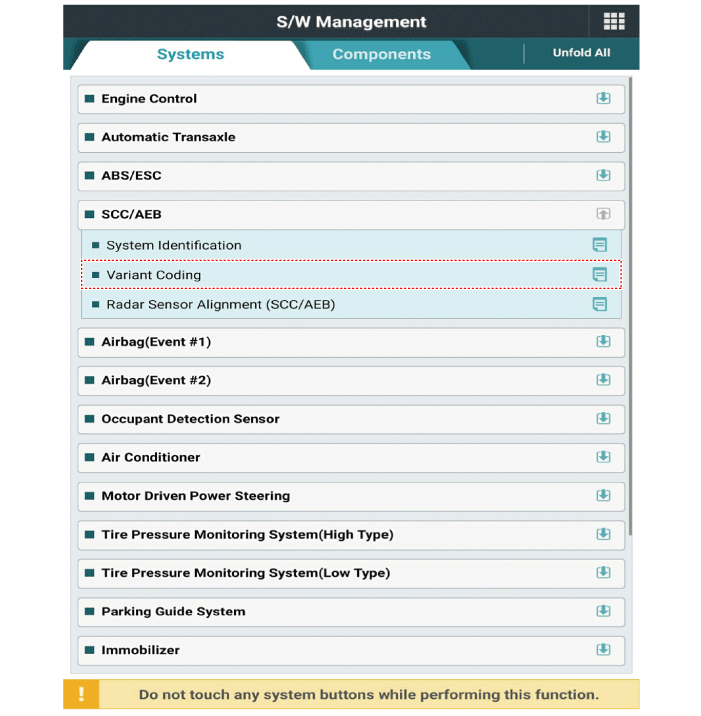

Выполните вариантное кодирование SCC.
|
| 3. |
Выполните выравнивание радара блока интеллектуальной системы круиз-контроля (Stop & Go). (См. Электрическая система двигателя — «Интеллектуальный круиз-контроль (Stop & Go) блок-радар") |
