Руль

Компоненты и расположение компонентов

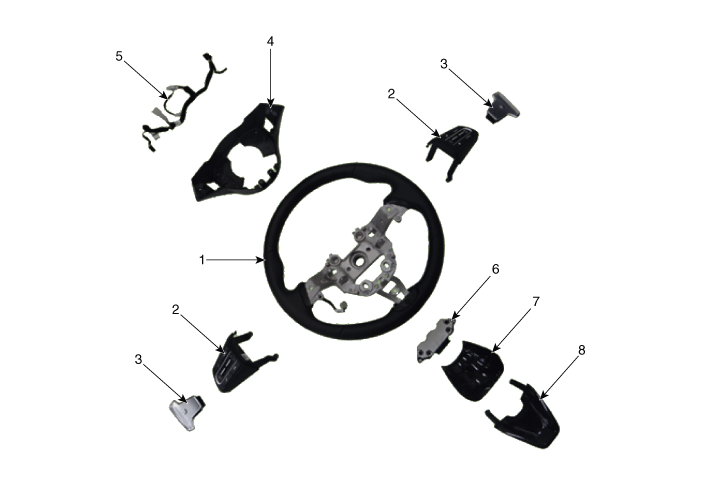

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательный кабель аккумулятора от аккумулятора и подождите. не менее 30 секунд.

2. 2

   Поверните руль так, чтобы передние колеса смотрели прямо предстоящий.

3. 3

   Снимите подушку безопасности водителя.

   (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

4. 4

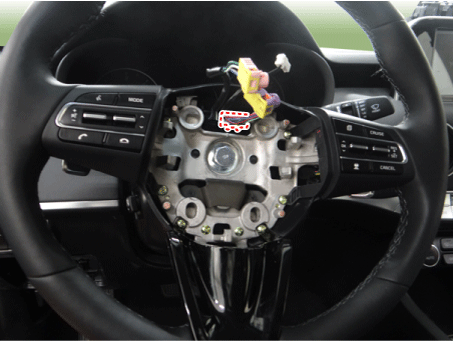

   Отсоедините разъем рулевого колеса.



5. 5

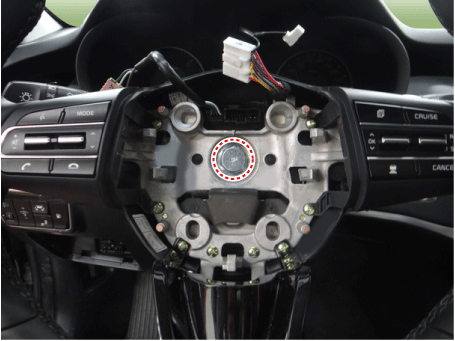

   Ослабьте болт крепления рулевого колеса и снимите рулевое колесо.

   Момент затяжки : 44,1–49 Н·м



6. 6

   Установите в порядке, обратном снятию.

Разборка

1. 1

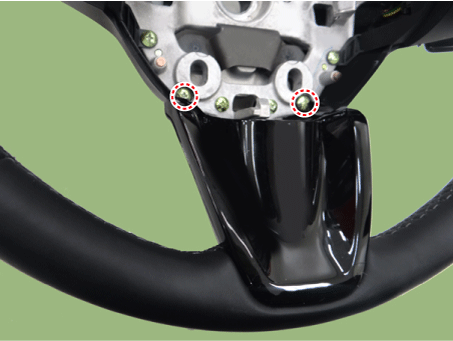

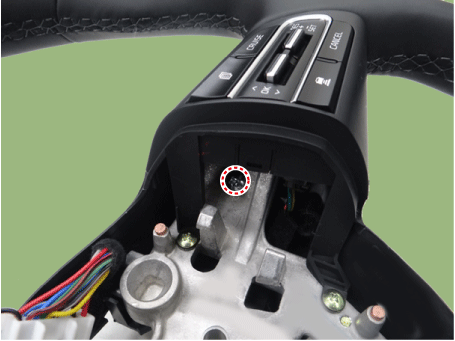

   Ослабьте винт и снимите верхнюю крышку.







2. 2

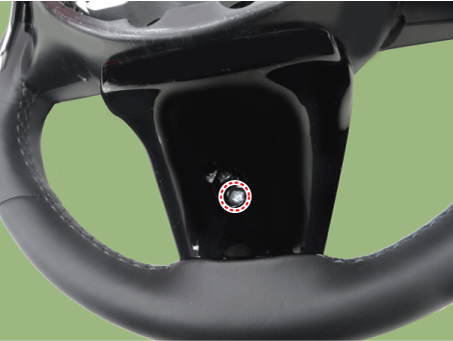

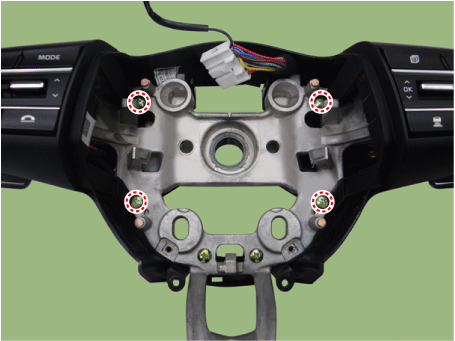

   Ослабьте винт демпфера и снимите демпфер.



3. 3

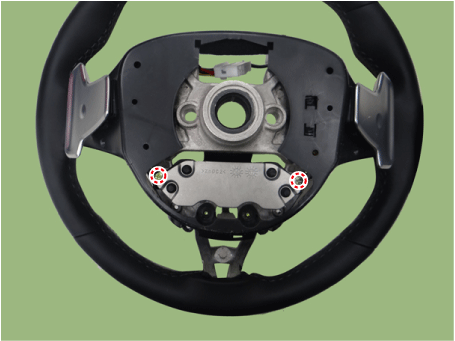

   Ослабьте винт переключения лепестков.





4. 4

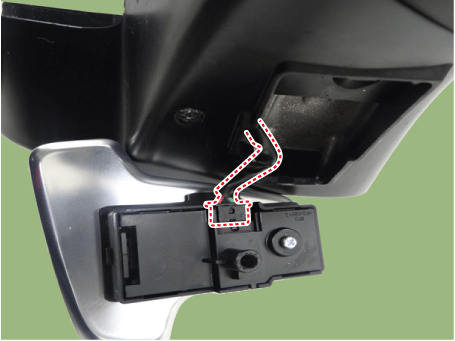

   С помощью отвертки отсоедините разъем подрулевого переключателя.



5. 5

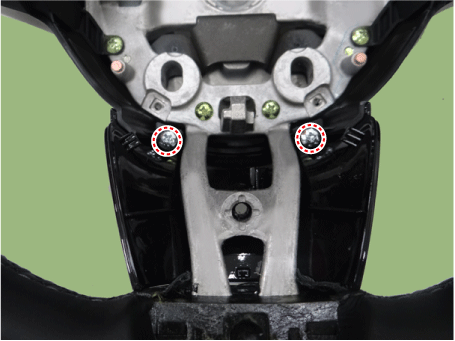

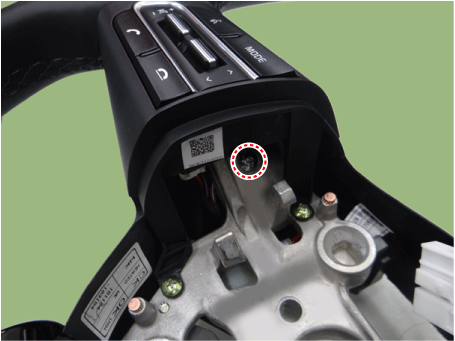

   Ослабьте винт переключателя дистанционного управления, а затем отделите пульт дистанционного управления. выключатель.



6. 6

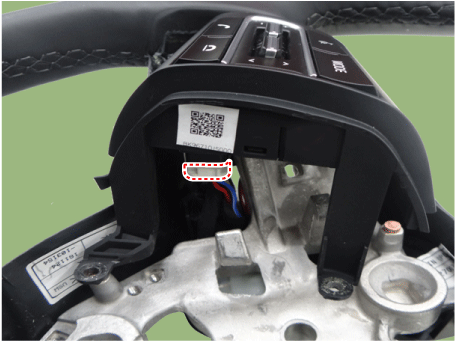

   Отсоедините разъем переключателя дистанционного управления, а затем снимите пульт дистанционного управления. переключатель управления и нижняя крышка.



7. 7

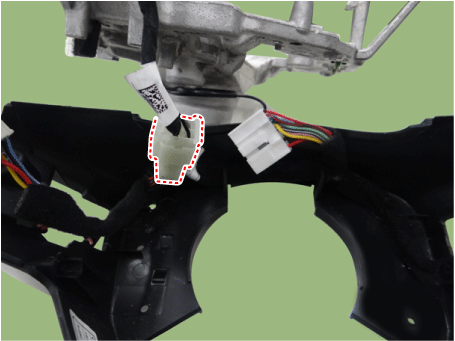

   Отсоедините разъем, а затем снимите корпус рулевого колеса.



8. 8

   Установите в порядке, обратном снятию.
