Kia Stinger: Рулевое колесо / Рулевое колесо с подогревом
Описание и работа
| Описание |
При ручном выборе система обогрева рулевого колеса улучшает тепловую комфорт водителя за счет обогрева руля.
| 1. |
Интегрированный блок управления кузовом (IBU)
|
Принципиальные диаграммы

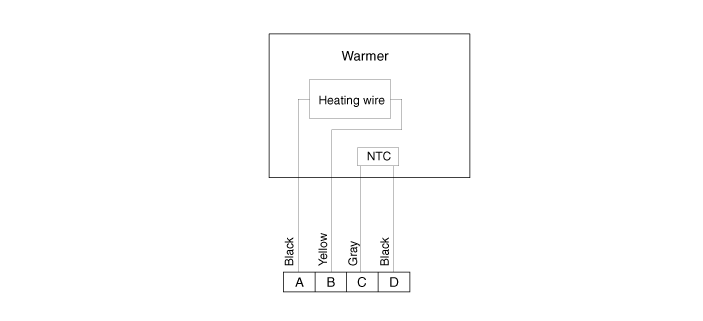

| Принципиальная электрическая схема |
Терминал Функция
|
Корпус
|
Приколоть
|
Функция
|
Цвет провода
|
|
Подушечка
|
А
|
ЗАЗЕМЛЕНИЕ
|
Черный
|
|
Б
|
НАГРЕВАТЕЛЬ
|
Желтый
|
|
|
С
|
НТЦ+
|
Серый
|
|
|
Д
|
НТК¯
|
Черный
|
Процедуры ремонта
| осмотр |
| NTC характеристика |
| 1. |
Измерьте сопротивление NTC и нагревательной панели. Сопротивление NTC - 8,875 - 11,27 кОм (25°C ±1°C) Сопротивление нагреваемой площадки - 1,95 ± 0,2 Ом (22°C ±1°C) |
| 2. |

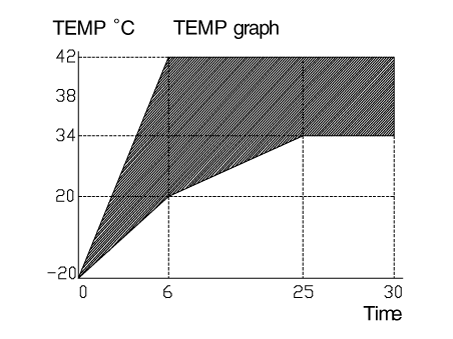

Измерения температуры.
|
Руль
Компоненты и расположение компонентов
Компоненты
1. Корпус рулевого колеса
2. Переключатель дистанционного управления
3. Переключение весла
4. Нижняя крышка
5. Электропроводка
6. Демпфер
...
Электроусилитель руля
Описание и работа
Описание
Система EPS (электроусилитель руля, система помощи колонке) работает от двигателя.
независимая система рулевого управления, которая использует электродвигатель для помощи ...
