Kia Stinger: система рулевого управления / рулевая колонка и вал

Kia Stinger CK 2018-2023 Руководство по ремонту / Рулевая система / Рулевая колонка и вал

Компоненты и расположение компонентов

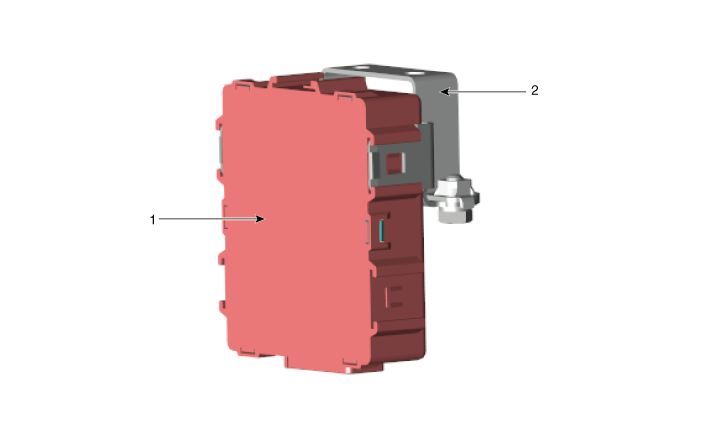

Компоненты

1. Модуль рулевой колонки (SCM)

2. Модуль рулевой колонки (SCM) скобка

Технические характеристики

Спецификация

Элемент	Технические характеристики
Номинальное напряжение	12 В постоянного тока
Диапазон рабочего напряжения	9–16 В постоянного тока
Диапазон рабочих температур	-30°С ~ +75°С
Диапазон температур хранения	-40°С ~ +85°С
Темный поток	Макс. 1 мА

Описание и работа

Описание

оптимальное положение рулевой колонки на модулях наклона и телескопирования и воспроизвести положение рулевой колонки при изменении положения.

Воспроизведение положения рулевой колонки во время движения запрещено из соображений безопасности. причины. Имеется функция аварийной остановки, которая останавливает воспроизведение и связанные с ним операции. Предусмотрены следующие функции.

Ручная операция

–	Вы можете использовать ручной переключатель для регулировки наклона руля. колонка вверх и вниз и его телескоп вперед и назад.

–	При получении сигнала от ручного переключателя IPS активируется для изменения положения рулевой колонки.

Функция памяти

–	Вы можете использовать переключатель IMS для запоминания и воспроизведения наклона и телескопические позиции до 3 человек.

–	Когда переключатель IMS активирован, система получает данные CAN из DDM и вызывает оптимальное положение рулевой колонки, установленное водитель.

–	При активации переключателя IMS система воспроизводит сохраненный настройки на основе данных CAN от DDM.

3.	Память/Воспроизведение с помощью смарт-ключа: Вы можете использовать смарт-ключ для запоминать и воспроизводить положения рулевого колеса для 2 человек.

4.	Автоматическая регулировка наклона и положения телескопа: наклон и телескоп положение может регулироваться автоматически на основе данных ввода/вывода ключа (CAN данные БКМ).

Принципиальные диаграммы

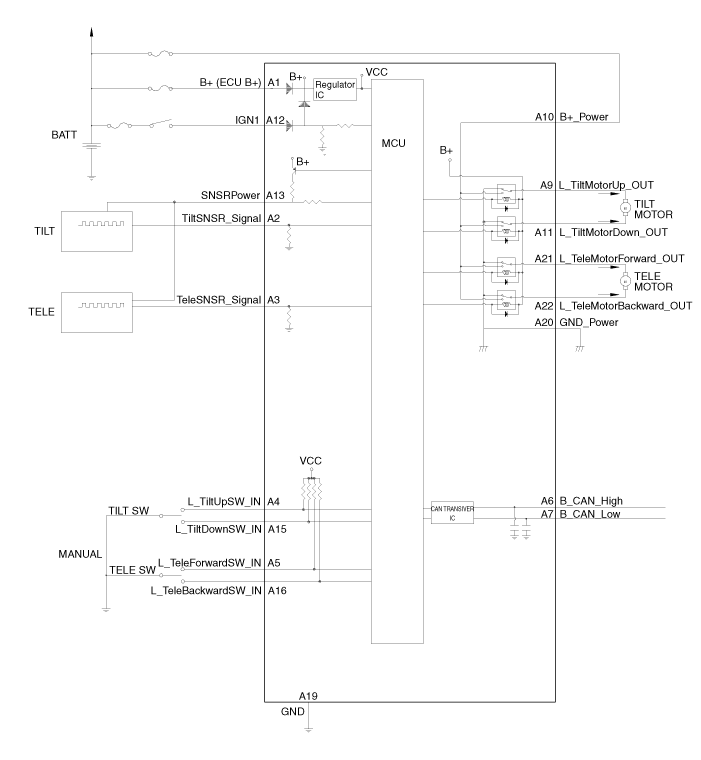

Схематические диаграммы

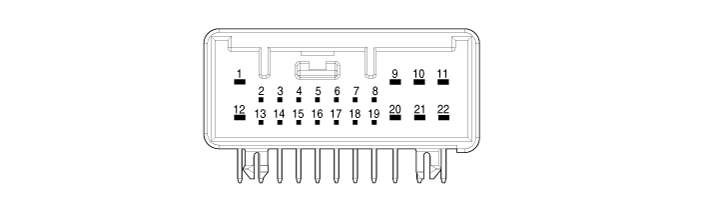

Терминал Функция

Пин №	Описание	Пин №	Описание
1	Б +	12	ИГ 1
2	Вход датчика наклона	13	Выходная мощность датчика положения
3	Вход теледатчика	14	-
4	Вход переключателя наклона вверх	15	Вход переключателя наклона вниз
5	Вход переключателя направления телепередач	16	Вход переключателя направления телевещания назад
6	CAN Высокий	17	-
7	CAN Низкий	18	-
8	-	19	Земля
9	Выход мотора наклона вверх	20	Наземная мощность
10	Батарея +	21	Выход теледвигателя в прямом направлении
11	Выход мотора наклона вниз	22	Выход теледвигателя в обратном направлении

Процедуры ремонта

Удаление

Модуль рулевой колонки (СКМ)

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

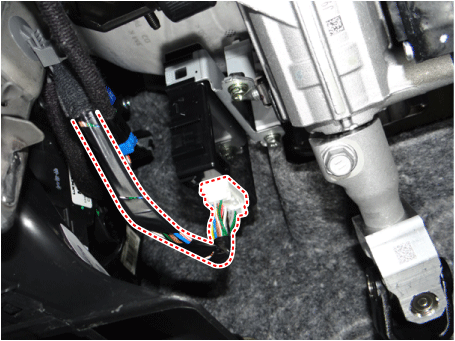

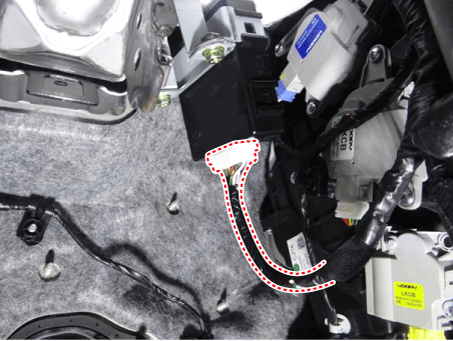

3.	Отсоедините разъем модуля рулевой колонки. [левый руль] [Правый руль]

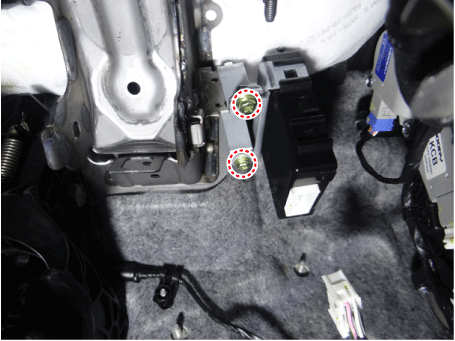

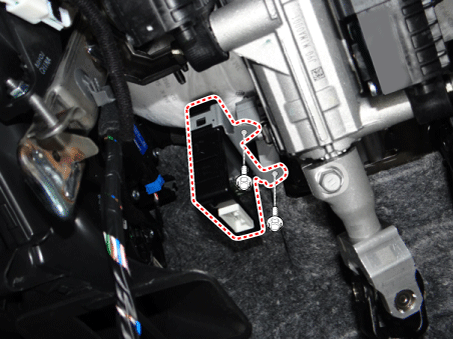

4.	Ослабьте болты кронштейна модуля рулевой колонки и снимите рулевую колонку. модуль колонки. [левый руль] [Правый руль]

5.	Установите в порядке, обратном снятию.

Модуль рулевой колонки (СКМ) переключатель

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Отсоедините разъем модуля рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)

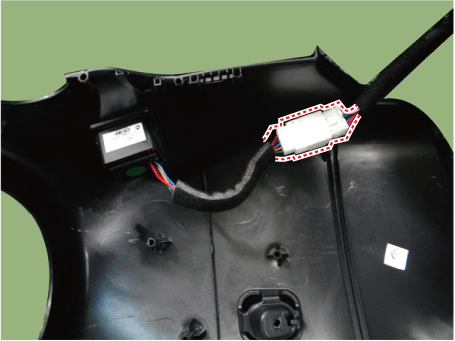

4.	Отсоедините разъем переключателя модуля рулевого управления и зажим.

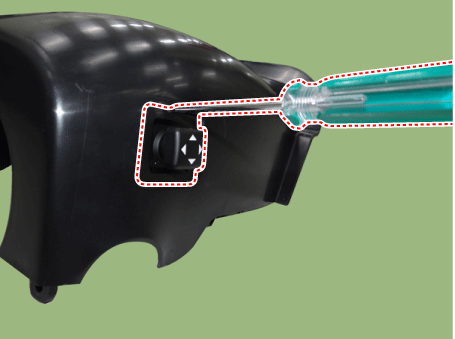

5.	С помощью водителя снимите переключатель модуля рулевой колонки.

6.	Установите в порядке, обратном снятию.

Предельное положение рулевого управления Параметр

•	Настройка предельного положения рулевого управления должна выполняться в любом из случаев. встречается, как показано ниже.

–	После замены блока SCM.

–	После замены руля.

–	Ошибка SCM (только 2-секундное движение при нажатии переключателя SCM)

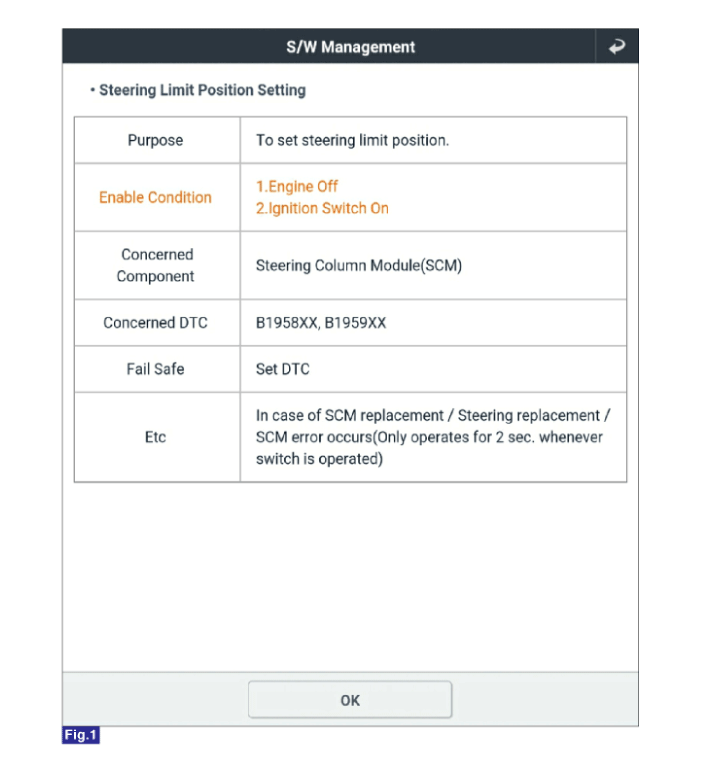

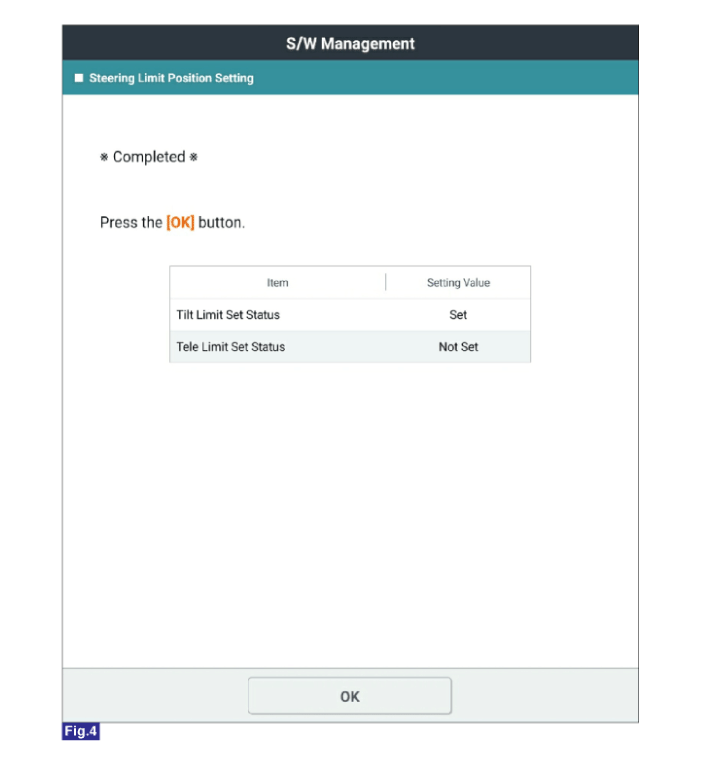

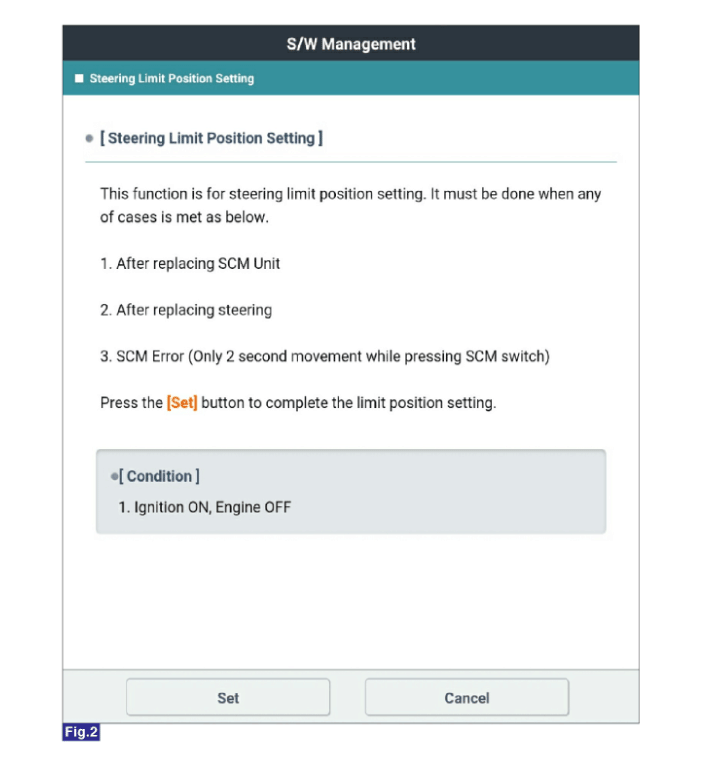

1.	Выполните «Установку предельного положения рулевого управления» с помощью KDS.
