Kia Stonic: система AVN / антенна AVN

Руководство по ремонту Kia Stonic (YB) / Электрическая система / система АВН / Антенна АВН

Компоненты и обзор компонентов

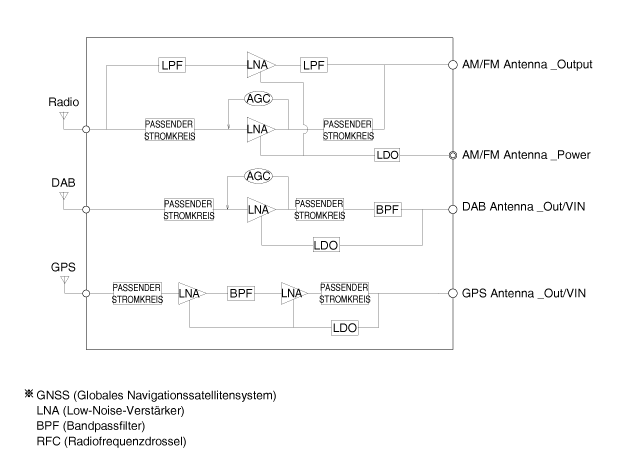

ОБЗОР КОМПОНЕНТОВ

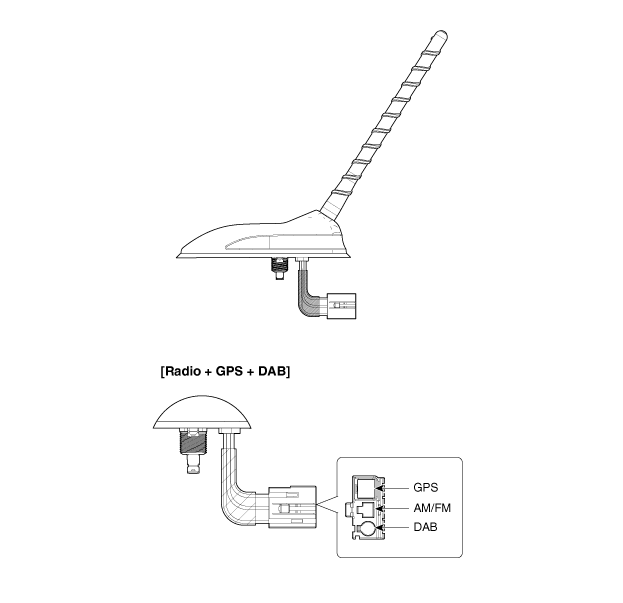

[Антенна на крыше (радио + GPS + DAB)]

процедуры ремонта

расширение

КРЫШНАЯ АНТЕННА

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снять обивку крыши. (См. Тело — «Заголовок»)

3.	Отсоедините разъем антенны на крыше (А).

4.	Отсоедините разъем радиоантенны (А).

5.	Ослабьте крепежную гайку (А) и снимите антенну на крыше (В).

монтаж

антенна на крыше

1.	Подключить антенну на крыше.

2.	Подсоедините разъемы антенны на крыше и радиоантенны.

3.	Установить хедлайнер.

Подключите отрицательный (-) полюс батареи.

•	Убедитесь, что кабели и разъемы правильно подключены являются.

•	Проверьте систему AVN на предмет нормальной работы.
