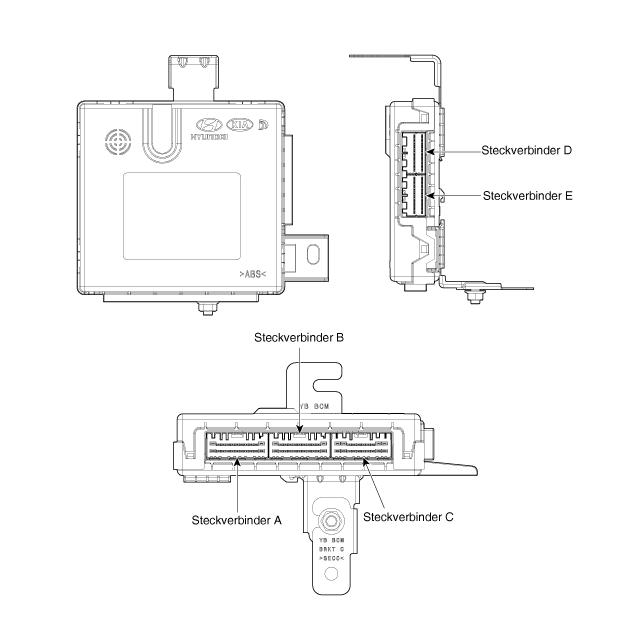

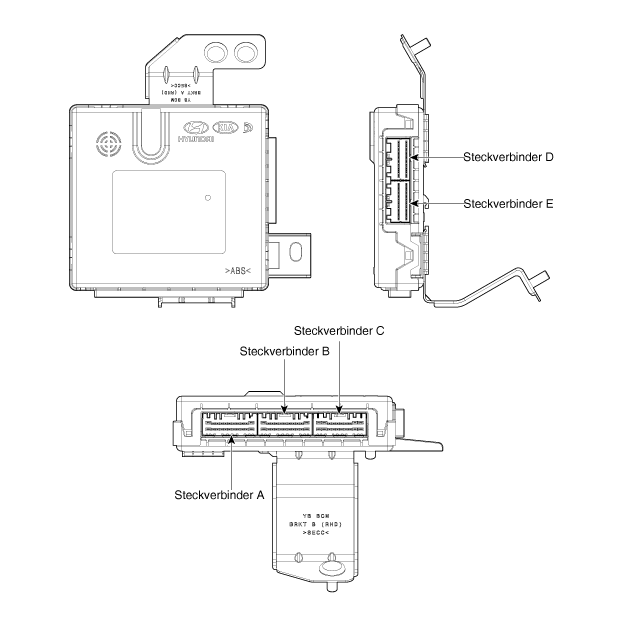

Kia Stonic: электрическая система / блок управления кузовом (BCM)

Когда переключатель омывателя нажат в течение 0,06 ~ 0,2 секунды пока автомобиль находится в режиме IGN2, он будет Реле стеклоочистителя после включения реле омывателя Горит 0,3 ± 0,1 секунды. Реле стеклоочистителя выключается через 0,7 ± 0,1 секунды.

Когда переключатель омывателя нажат более 0,2 секунды, когда автомобиль находится в режиме IGN2, реле стеклоочистителей после включения реле омывателя в течение 0,3 ± 0,1 сек. включенный. Реле стеклоочистителя сработает на 2,5~3,8 секунды (стеклоочиститель нажмите 2~3 раза) после выключения стиральной машины.

Будет ли включаться защита от запотевания стеклоочистителей через 0,7 секунды длительное нажатие, когда автомобиль находится в режиме IGN2, затем включается реле стеклоочистителя, а затем через 0,7 сек. выключен.

Будет ли включаться защита от запотевания стеклоочистителей через 0,7 секунды длительное нажатие, когда автомобиль находится в режиме IGN2, затем включается реле стеклоочистителя, а затем 0,7 сек. выключается после выключения переключателя стеклоочистителей.

Если переключатель интервалов стеклоочистителей включен во время когда автомобиль находится в режиме IGN2, стеклоочиститель работает в интервальном режиме (10~2,2 с) в зависимости от настройки интервала.

Когда включается омыватель заднего стекла, пока переключатель IGN2 включен, то ток стеклоочистителя Включился через 0,3 секунды. Когда входной сигнал переключателя длится от 0,2 до 0,6 секунды, ток стеклоочистителя становится равным 0,7 выключился секундой позже.

Если переключатель заднего стеклоочистителя включен при включенном переключателе IGN2, задний стеклоочиститель будет работать постоянно.

Если переключатель защиты от запотевания включен во время генератор автомобиля включен, затем реле защиты от запотевания включается на 20 минут.

Если переключатель обогревателя включается во время работы обогревателя второй раз или режим генератора выключен затем реле защиты от запотевания выключается.

Выключен ли ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ КЛЮЧА, когда когда автомобиль находится в режиме IGN1 ON или ACC ON, Выходной сигнал магнита ключа включен и отключен ключа предотвращается.

Если выключатель тормоза включен во время движения автомобиля включен режим IGN1 и рычаг селектора находится в положении P, включает соленоид ATM, чтобы разблокировать рычаг селектора.

При получении сигнала багажника TX реле открытия багажника Горит 0,2±0,02 с.

Если переключатель открывания двери багажника срабатывает при открытых дверях, реле открытия двери багажника включается на 0,2 ± 0,02 с.

(Сигнал переключателя открытия двери багажника выводится в режиме ARMWAIT, ARM, REARM или ALARM игнорируются.)

Когда внутренний переключатель открывания задней двери включен включается реле открывания двери багажника на 0,2 ± 0,02 с.

(Однако реле открывания двери багажника НЕ ​​включается когда скорость автомобиля превышает 5 км/ч или когда автомобиль находится в режиме ARMWAIT, ARM, REARM или ALARM.)

Реле стеклоподъемника включается при включении зажигания автомобиль включен.

Когда зажигание автомобиля выключено, реле стеклоподъемника включается на 30 секунд.

Если дверь открыта в течение 30 секунд включается при котором реле стеклоподъемника реле электрического стеклоподъемника сразу выключается.

Если дверь открыта, а зажигание автомобиля выключено выключается, реле электрического стеклоподъемника немедленно выключается.

Если ремень безопасности не пристегнут, загорается индикатор горит при включении зажигания и гаснет при пристегнутом ремне безопасности создано.

Если скорость движения с непристегнутым ремнем безопасности превышает 20 км/ч, мигают индикатор и предупреждающий зуммер. активируется на 100 секунд.

Если скорость автомобиля при пристегнутом ремне безопасности превышает 20 км/ч и ремень безопасности отстегнут мигает световой индикатор и предупреждающий зуммер будут включены в течение 100 секунд активирован. (Объем памяти)

Когда ремень безопасности пристегнут или зажигание автомобиля выключен, пока звучит зуммер в течение 100 с работает, индикаторная лампа мигает, а зуммер выключается.

Если зажигание включено при отстегнутом ремне безопасности и скорость движения, когда индикатор горит превышает 20 км/ч, контрольная лампа и предупреждающий зуммер мигают. активируется на 100 секунд.

Если на переднем пассажирском сиденье никто не сидит, то это соответствует Работа системы такая же, как и при пристегнутом ремне безопасности.

Если ремень безопасности не пристегнут, загорается индикатор горит при включении зажигания и гаснет при пристегнутом ремне безопасности создано.

Если скорость движения с непристегнутым ремнем безопасности превышает 20 км/ч, мигают индикатор и предупреждающий зуммер. активируется на 100 секунд.

Если скорость автомобиля при пристегнутом ремне безопасности превышает 20 км/ч и ремень безопасности отстегнут мигает световой индикатор и предупреждающий зуммер будут включены в течение 100 секунд активирован. (Объем памяти)

Когда ремень безопасности пристегнут или зажигание автомобиля выключен, пока звучит зуммер в течение 100 с работает, индикаторная лампа мигает, а зуммер выключается.

Если зажигание включено при отстегнутом ремне безопасности и скорость движения, когда индикатор горит превышает 20 км/ч, контрольная лампа и предупреждающий зуммер мигают. активируется на 100 секунд.

Если ремень безопасности не пристегнут, загорается индикатор ВКЛ на 35 с, когда зажигание сначала включается, а затем выключается гаснет, когда ремень безопасности пристегнут.

При скорости автомобиля более 20 км/ч без применения Индикатор ремня безопасности мигает, и это будет продолжаться 35 секунд. активируется предупредительный звуковой сигнал.

Если ремень безопасности закончился на скорости автомобиля 20 км/ч с пристегнутым ремнем безопасности и миганием контрольной лампы и звуковой сигнал будет активирован на 35 с. (Объем памяти)

Когда ремень безопасности пристегнут или зажигание автомобиля выключается, пока звучит зуммер в течение 35 с работает, индикаторная лампа мигает, а зуммер выключается.

Если автомобиль переходит в режим без пристегнутого ремня безопасности Зажигание включено и превышена скорость автомобиля 20 км/ч, индикатор будет мигать и будет гореть 35 с. Издан предупредительный звуковой сигнал.

Если дверь водителя открывается ключом в замке то зуммер будет звучать непрерывно с интервалом активируется на 1 секунду.

Зуммер выключается, когда ключ вынимается или дверь закрыта при включенном предупредительном зуммере.

Когда автомобиль находится в режиме IGN1 и скорость движения превышает 5 км/ч с включенным стояночным тормозом, звучит звуковой сигнал до тех пор, пока стояночный тормоз не будет отпущен.

(Генератор акустического сигнала переключается в интервале от 1 секунды ВКЛ на 0,6 секунды и ВЫКЛ на 0,4 секунды до стояночный тормоз отпущен.)

При открытии двери при включенном зажигании автомобиля выключается, включается внутреннее освещение. Если дверь закрыт, плафон горит 30 секунд а затем выключается. (переключатель диммера/вспышки 2 ± 0,2 с)

Если дверь остается открытой, плафон горит 20 Включается на несколько минут и затем выключается. (Переключатель диммера/вспышки 2 ± 0,2 с)

Лампочка замка зажигания загорается при открытии двери загорается при извлечении ключа зажигания (IGN1). Лампочка замка зажигания снова выключается через 30 с после закрытия двери.

Если режим автомобиля переключен на IGN1 ON, когда Ключевой свет горит, свет включится немедленно выключен.

Если режим автомобиля переключен на ARMWAIT, когда Ключевой свет горит, свет включится немедленно выключен.

Когда переключатель задних фонарей находится в положении OFF → ON, переключатели реле заднего фонаря включено.

Когда переключатель задних фонарей выключен, переключатели реле заднего фонаря выключено.

Когда переключатель с ключом и переключатель заднего фонаря включены, а затем с включенным задним фонарем ключ выключен, а дверь водителя ОТКРЫТА выключается, реле задних фонарей выключается. (Автоматическое отключение)

Когда ключ-джойстик переключается после автоматического отключения питания включается, включается реле задних фонарей. Реле задних фонарей не включается снова, даже если когда дверь водителя открыта → закрыта.

Когда автомобиль переключился с режима IGN1 на режим IGN1 OFF и фары с помощью выключателя фар или с помощью Если функция автоматического освещения включена, фары остаются включенными включенный.

Фары выключаются в следующих случаях: условия есть.

① Через 15 секунд после того, как дверь водителя откроется → закроется.

② Фара или свет автомобиля не включены.

③ Когда дверь водителя остается открытой более 5 минут.

④ Через 20 минут после переключения режима автомобиля с IGN1 ON на IGN OFF был изменен.

⑤ Когда сигнал блокировки Tx при включенных фарах получается 2 раза.

Ближний свет включается поворотом переключателя ближнего света или включается с помощью функции автоматического освещения, когда переключатель дальнего света включен (самовосстановление), включается дальний свет.

Дальний свет можно выключить только с помощью выключателя мигающего света фар. становиться.

Дальний свет включается только тогда, когда переключатель мигалки фар срабатывает, и автомобиль находится в режиме IGN2 ON.

Этот переключатель используется для выключения при включенном дальнем свете. является.

Если противотуманные фары включены во время включается задний фонарь, затем включаются противотуманные фары а.

Если противотуманные фары выключены во время Включены противотуманные фары, затем включите противотуманные фары снаружи.

Когда включен ближний свет, а противотуманные фары включены, включаются противотуманные фары.

Если противотуманные фары выключены во время Включены противотуманные фары, затем включите противотуманные фары снаружи.

Задний противотуманный фонарь включается, когда переключатель заднего противотуманного фонаря нажата, и автомобиль находится в режиме IGN1 ON и выключатель противотуманных фар включен.

Задний противотуманный фонарь выключается при нажатии выключателя заднего противотуманного фонаря при включенном фонаре.

Задний противотуманный фонарь выключен, когда IGN1 или Реле заднего фонаря выключается, когда свет включен.

Задний противотуманный фонарь выключается, когда оба реле ближнего света фар а также переключатель противотуманных фар при включенном свете выключен.

Когда датчик света автомобиля условие для включения света обнаружен, свет включается через 2,5 секунды.

Когда датчик обнаруживает условие для выключения света, затем свет выключится через 2,5 секунды.

Если датчик определяет, что задний фонарь был включен, то горит только задний фонарь. Если датчик в состоянии обнаружено включение фар, затем включаются оба задних фонаря и фары включены.

Когда фары включены, независимо от состояния включения/выключения задние фонари, как задние фонари, так и фары включенный.

Когда ключ зажигания вынут и все двери открыты Задние фонари (переключатель фар или переключатель AUTO + темнота) закрываются и блокируются, а затем разблокировка RKE активирована, задние фонари включатся на 15 секунд.

При включенных фарах левый/правый становятся статичными Освещение поворотов (SBL) включается в зависимости от угла поворота руля.

Если рычаг селектора находится в положении R, то Горит свет против угла поворота колеса.

На отечественных моделях лампа не включается при скорости движения менее 3 км/ч или когда рычаг селектора находится в положении R.

Дневные ходовые огни включаются при запуске двигателя становится.

Дневные ходовые огни выключаются при включении ближнего или включаются противотуманные фары.

Когда поступает сигнал выключателя лампы левого указателя поворота, левый указатель поворота включается, когда автомобиль находится в режиме IGN2 находится.

Аварийная сигнализация включается при включении выключателя аварийной сигнализации.

Если рычаг селектора переводится в положение R при автомобиль находится в режиме IGN1 ON, сирена включится включается через 0,5 сек.

Уровень предупреждения отображается на комбинации приборов и звуковом сигнале. Звуковой сигнал активируется в соответствии с условием предупреждения.

Если сигнал блокировки Tx получен, когда сам ключ зажигания не в замке зажигания и все двери закрыты затем сигнал блокировки выдается на все двери. Если все дверные выключатели заблокированы, мигают аварийные световые сигналы. 1 раз, и транспортное средство будет изменено после времени ожидания для Режим фокусировки (30 с) в режим фокусировки.

Если сигнал блокировки Tx получен во время двери, капот или багажник открыты, вот так выводится только сигнал блокировки. Аварийные огни не включается и автомобиль не переходит в режим охраны.

Если через 30 секунд после получения сигнала разблокировки Tx ни одна из дверей не открыта или ключ не вставлен обнаружен, автомобиль возвращается в режим охраны.

При обнаружении состояния активации аварийного сигнала блокировка пуска включен, чтобы предотвратить запуск двигателя, и Тревога активирована.

Когда сигнал переключателя блокировки/разблокировки Tx получен, то сигнал блокировки/разблокировки будет 0,5 секунды долго и START LOCK выключен.

Когда переключатель со вставленным ключом = ВКЛ., а переключатель IGN1 = ВКЛ. и переключатель IGN2 = ВКЛ., а генератор = ВКЛ. более 30 секунд. останавливается, затем START LOCK выключается, и автомобиль переключается в РЕЖИМ ОТКЛЮЧЕНИЯ ОХРАНЫ.

Если при срабатывании сигнализации отключился аккумулятор, а затем снова подключен, тревога также активируется.

Если батарея была отключена, а затем снова подключена во время если транспортное средство находится в режиме охраны, транспортное средство остается в режиме фокусировки.

Когда переключатель блокировки/разблокировки с ключом находится на стороне водителя/пассажира включается в течение 3 секунд, сигнал блокировки/разблокировки для всех дверей на 0,5 секунды.

Когда получен сигнал блокировки/разблокировки Tx, то сигнал на запирание/отпирание всех дверей будет 0,5 сек. давно потрачено.

Если выключатель разблокировки двери водителя (стеклоподъемник) помещается в положение блокировки/разблокировки, сигнал блокировки/разблокировки для всех дверей на 0,5 секунды.

Когда автомобиль находится в режиме IGN 1 ON и генератор включен и скорость автомобиля превышает 15 км/ч, все двери будут закрыты блокируется в течение 1,5 секунд.

(Однако, если все двери заперты или дверь неисправна присутствует, функция блокировки всех дверей не будет работать казнен.)

Является ли одна из дверей после запирания в соответствии с вышеуказанным условием разблокирована, команда блокировки выполняется 3 раза. (в интервал 1 с). Незапертая дверь во время 3 попытки будут проигнорированы.

Функция автоматической блокировки дверей находится в состоянии разблокировка в случае столкновения не эффективна.

Если ключ вынуть после вставки, он Отпирание выполняется для всех дверей.

(Однако, если все двери уже разблокированы, команда разблокировки не исполнено.)

При включенном зажигании выключатель двери водителя размыкается а незапертая водительская дверь заперта, отпирание всех дверей на 1 секунду после 0,5-секундной задержки казнен.

При включенном зажигании выключатель двери пассажира открыта, а незапертая дверь переднего пассажира заперта отпирание всех дверей с задержкой в ​​0,5 секунды Работает 1 секунду.

Если выключатель двери водителя нажат в течение 0,5 секунды после Переход из разблокированного состояния в заблокированное состояние закрывается при включенном зажигании автомобиля , отпирание всех дверей будет 1 секунда только один раз казнен.

Если условие разблокировки выполнено, то разблокировка выполняется, даже если это условие не длится 0,5 секунды сохраняется.

Эта функция не активируется при скорости движения составляет более 3 км/ч.

Когда от СМК поступает сигнал тревоги ключа, то команда отпирания всех дверей выдается на 1 секунду.

Если дверь остается запертой, несмотря на команду отпирания выводится в течение 1 секунды, как описано выше, затем становится выполнено до 3 попыток разблокировки (при этом 1-я попытка не учитывается) (интервал 1 с: 0,5 с ВКЛ/ВЫКЛ)

Разблокировка выполняется каждый раз при включении питания зажигание получает сигнал ACU. Выходной сигнал разблокировки будет продолжать выдаваться в течение указанного срока, даже если зажигание переключается с ON на OFF.

Если выключатель замка двери водителя/пассажира/задней двери после выполнение операции разблокировки из положения разблокировки перемещается в положение блокировки, затем продлится 5 секунд снова выдается команда разблокировки.

Функция автоматической блокировки дверей находится в состоянии разблокировка в случае столкновения не эффективна.

Функция складывания/раскладывания выполняется, когда переключатель складывания/раскладывания активирован.

Когда переключатель AUTO активирован, функция складывания/раскладывания выполняется автоматически при возникновении любого из следующих условий.

С БЛОКИРОВКОЙ/РАЗБЛОКИРОВКОЙ RKE.

С ПАССИВНОЙ БЛОКИРОВКОЙ/РАЗБЛОКИРОВКОЙ.

При обнаружении сигнала приближения/дальности смарт-ключа становится.

Значение датчика освещенности автомобиля при включении аксессуаров (ACC ON) ниже условия включения заднего фонаря (0,4 В), выход заднего фонаря AV включится через 1 секунду.

Значение датчика света автомобиля при включенном заднем фонаре AV выше условия выключения заднего фонаря (0,85 V), выход заднего фонаря AV отключится через 1 секунду.

Самодиагностика: проверьте дефект и кодовый номер (DTC).

Текущие данные: проверьте состояние системных входных/выходных данных.

Проверка исполнительного механизма: проверьте рабочее состояние системы.

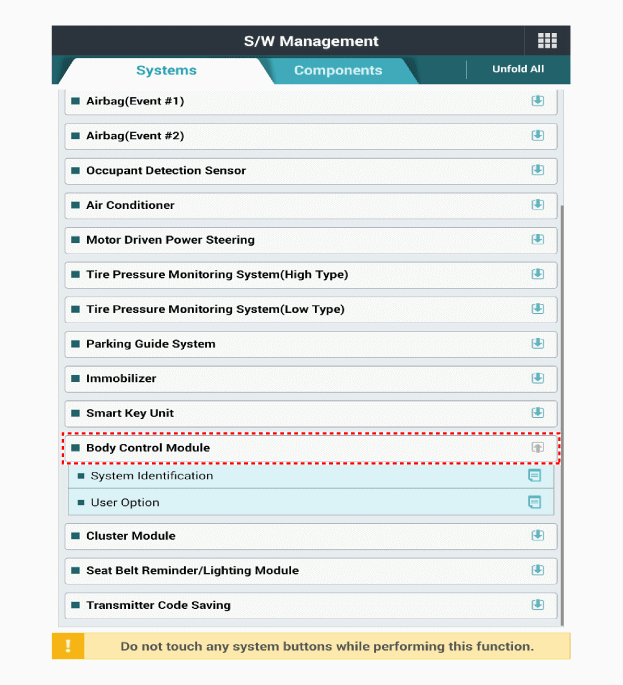

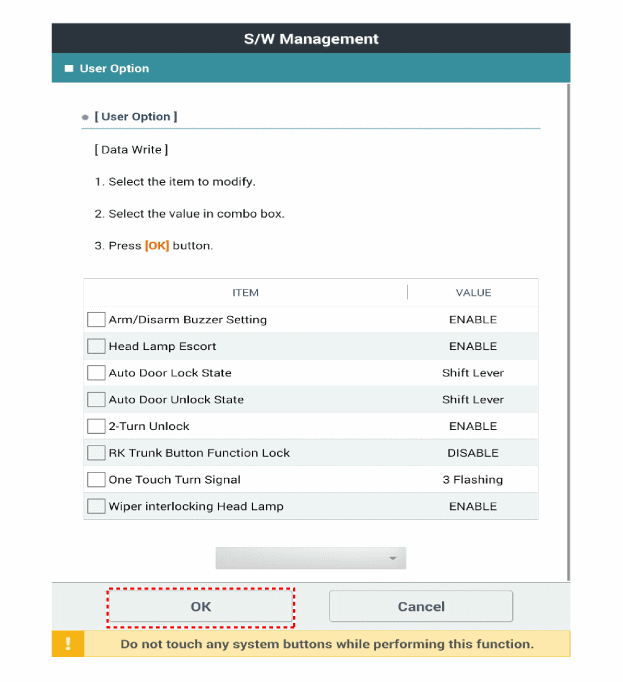

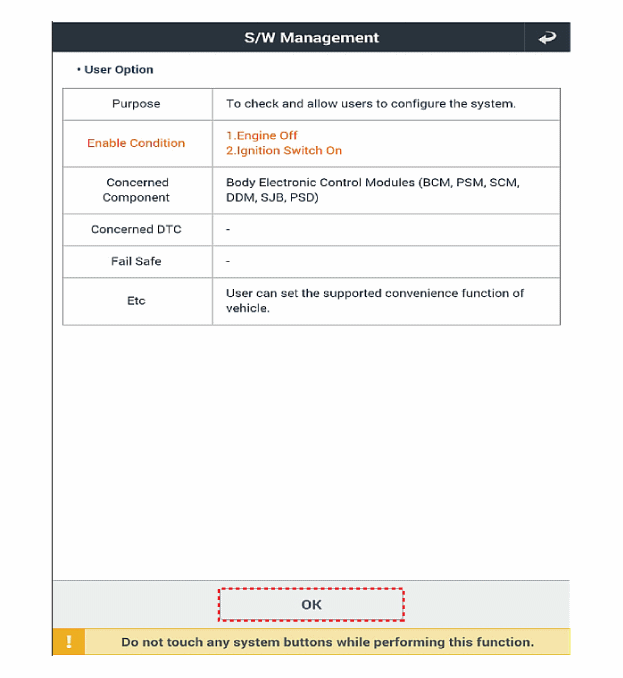

Дополнительные функции: управление другими функциями, включая Настройки системных опций и регулировка нулевой точки
