Kia Stonic: основной блок системы AVN / AVN (аудио-видео-навигация)
Компоненты и обзор компонентов
| ОБЗОР КОМПОНЕНТОВ |

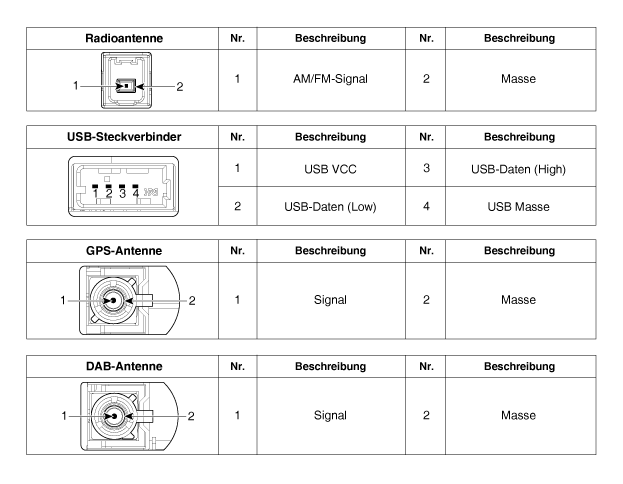

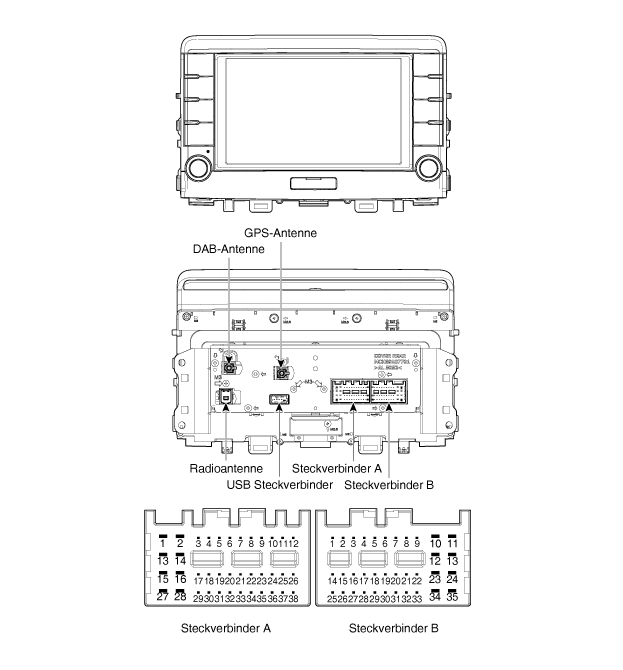

НАЗНАЧЕНИЕ ШТЕКЕРНЫХ КЛЕММ
|
Нет.
|
РАЗЪЕМ А
|
ЗАГЛУШКА Б
|
|
1
|
Громкоговоритель (-) задней левой двери
|
-
|
|
2
|
Громкоговоритель (-) задней левой двери
|
МИК (-)
|
|
3
|
-
|
-
|
|
4
|
-
|
-
|
|
5
|
-
|
ток антенны
|
|
6
|
поток камеры
|
осветительные приборы (-)
|
|
7
|
видеокамера
|
Мультимедийная шина CAN (высокая)
|
|
8-й
|
-
|
-
|
|
9
|
-
|
Выходной сигнал ALT влево (+)
|
|
10
|
AUX аудио, правый вход
|
батарея (+)
|
|
11
|
AUX_обнаружение
|
батарея (+)
|
|
12
|
Пульт дистанционного управления на руль
|
Размеры
|
|
13
|
Громкоговоритель (-) левой передней двери
|
Размеры
|
|
14
|
Громкоговоритель (-) левой передней двери
|
микрофон (земля)
|
|
15
|
Динамик (+) правой передней двери
|
МИК (-)
|
|
16
|
Динамик (+) правой передней двери
|
-
|
|
17
|
-
|
-
|
|
18
|
-
|
-
|
|
19
|
-
|
осветительные приборы (-)
|
|
20
|
Заземление питания камеры
|
Мультимедиа CAN (низкий уровень)
|
|
21
|
массовая видеокамера
|
-
|
|
22
|
-
|
Акк
|
|
23
|
-
|
-
|
|
24
|
AUX аудио, левый вход
|
-
|
|
25
|
AUX аудио заземление
|
задний ход
|
|
26
|
Пульт на руль (земля)
|
открытая дверь
|
|
27
|
Громкоговоритель (+) правой задней двери
|
состояние разблокировки двери
|
|
28
|
Громкоговоритель (+) правой задней двери
|
Ручная парковка
|
|
29
|
-
|
положение Р
|
|
30
|
-
|
АВТОМОБИЛЬНЫЙ свет
|
|
31
|
-
|
-
|
|
32
|
-
|
-
|
|
33
|
щит наземной камеры
|
IGN1
|
|
34
|
-
|
-
|
|
35
|
-
|
-
|
|
36
|
-
|
|
|
37
|
-
|
|
|
38
|
скорость автомобиля
|
процедуры ремонта
| расширение |
|
| 1. |
Отсоедините кабель заземления аккумуляторной батареи. |
| 2. |
Снять воздуховод центральной консоли. (См. Кузов — «Панель центральной консоли») |
| 3. |
Снимите основной блок AVN (A) после ослабления крепежных винтов.
|
| 4. |
Снимите основной блок AVN, предварительно удалив разъем и антенный кабель. (А) были вычтены.
|
| монтаж |
| 1. |
Подсоедините разъемы основного блока AVN и антенный кабель. |
| 2. |
Установите головное устройство AVN. |
| 3. |
Установить воздуховод центральной консоли. |
| 4. |
Подключите отрицательный (-) полюс батареи. |
|
система АВН
Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ
1 . основной блок АВН
2. Антенна на крыше (радио+GPS+DAB)
3. Мультимедийная розетка
4. Пульт дистанционного управления на руле (SWRC)
...
оратор
процедуры ремонта
ТЕСТ
Устранение неполадок с динамиками
При обращении с динамиками:
...
Дополнительная информация:
