Ein-/ausschalter für beifahrer-подушка безопасности

описание и работа

Описание

Водитель может проверить рабочее состояние подушки безопасности переднего пассажира (включение или выключение) с этим выключателем подушки безопасности пассажира.

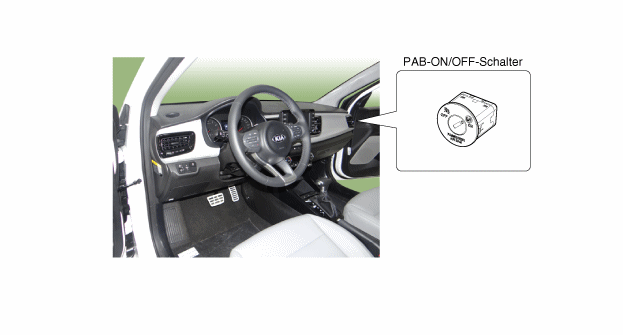

Выключатель подушки безопасности пассажира (PAB) расположен на боковой панели автомобиля. установлена ​​приборная панель.

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   выньте ключ зажигания.

2. 2

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут перед началом работы.

3. 3

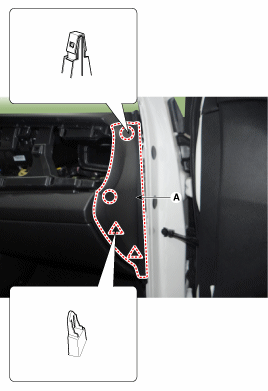

   Отсоедините боковую панель приборной панели (А).



4. 4

   Разъем выключателя ВКЛ/ВЫКЛ модуля подушки безопасности пассажира (А). (ПАБ) вычесть.



5. 5

   Отсоедините разъем переключателя ON/OFF модуля подушки безопасности пассажира (PAB).

монтаж

1. 1

   Выньте ключ зажигания.

2. 2

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут перед началом работы.

3. 3

   ПЕРЕКЛЮЧАТЕЛЬ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ модуля подушки безопасности пассажира (PAB) в крышку защиты от бокового удара установить.

4. 4

   Разъем переключателя ON/OFF модуля подушки безопасности пассажира (PAB) соединять.

5. 5

   Установить боковую отделку приборной панели.

   (См. Кузов — «Боковая приборная панель»)

6. 6

   Выполните функциональную проверку после установки SRSCM:

   • Включить зажигание; Индикатор SRS должен гореть во время инициализации Загорается на 6 секунд, а затем гаснет.
