Гурчлоссхальтер (BS)

описание и работа

Описание

SRSCM контролирует состояние пряжек ремней безопасности водителя и переднего пассажира. Соответственно контакт в SRSCM предназначен для входа сигнала состояния водителя и пряжки ремня безопасности. Ответственный штурман. Цепь замка ремня безопасности работает с внутренним повышенным напряжением, обеспечивается SRSCM и использует заземление корпуса для возврата сигнала. Активация с помощью SRSCM зависит от состояния пряжки. ремень безопасности не применяется, соответствующий натяжитель ремня не деактивирован.

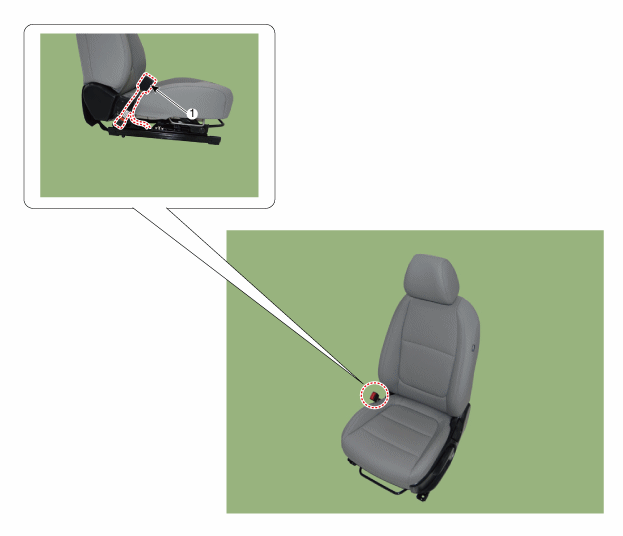

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

1. Выключатель замка ремня безопасности (BS)

процедуры ремонта

расширение

1. 1

   Отсоедините клемму заземления аккумуляторной батареи и подождите не менее трех минут перед началом работы.

2. 2

   Снимите переднее сиденье.

   (См. Кузов — «Переднее сиденье в сборе»)

3. 3

   Ослабьте крепежный винт, затем снимите выключатель замка ремня безопасности (А).



монтаж

1. 1

   Отсоедините клемму заземления аккумуляторной батареи и подождите не менее трех минут перед началом работы.

2. 2

   Установка производится в порядке, обратном снятию.

3. 3

   Снова подсоедините кабель заземления (-) аккумуляторной батареи.

4. 4

   После установки выключателя замка ремня безопасности проверьте его работу:

   • Включить зажигание; Индикатор SRS должен гореть во время инициализации Загорается на 6 секунд, а затем гаснет.
