Датчик переднего колеса (FIS)

описание и работа

Описание

• Датчик лобового столкновения (FIS) расположен в переднем концевом модуле (FEM). Это удаленный датчик, который определяет силы ускорения в Обнаружено столкновение в местах установки. Важнейшая задача Датчик фронтального удара (FIS) должен немедленно сообщать о столкновениях. Датчик лобового удара (FIS) отправляет данные об ускорении в SRSCM.

• Это удаленный датчик, который определяет силы ускорения. столкновение в местах крепления.

• Важнейшая задача датчика лобового столкновения (FIS) — предотвращение столкновений. сообщить немедленно. Датчик лобового столкновения (FIS) отправляет данные об ускорении в СРСКМ.

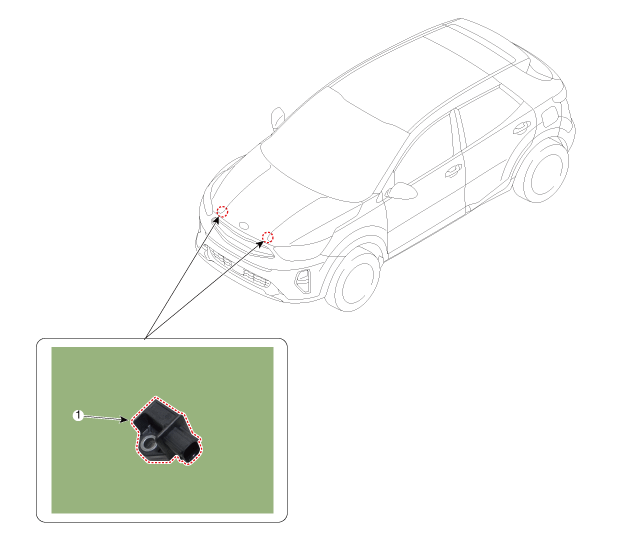

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   Отсоедините клемму заземления аккумуляторной батареи и перед началом работы не менее подождите тридцать секунд.

2. 2

   Отсоедините разъем датчика лобового столкновения (А).



3. 3

   Отвинтите крепежный винт датчика лобового столкновения (А).



монтаж

1. 1

   Установите новый датчик фронтального удара.

2. 2

   Затяните болт крепления датчика лобового столкновения.

   Момент затяжки: 3,0–4 Н·м

3. 3

   Подключить датчик лобового удара.

4. 4

   Снова подсоедините кабель заземления (-) аккумуляторной батареи.

5. 5

   Выполните функциональную проверку после установки датчика лобового удара:

   • Включить зажигание; Индикатор SRS должен гореть во время инициализации Загорается на 6 секунд, а затем гаснет.
