ESCL (электронная блокировка рулевой колонки)

Компоненты и обзор компонентов

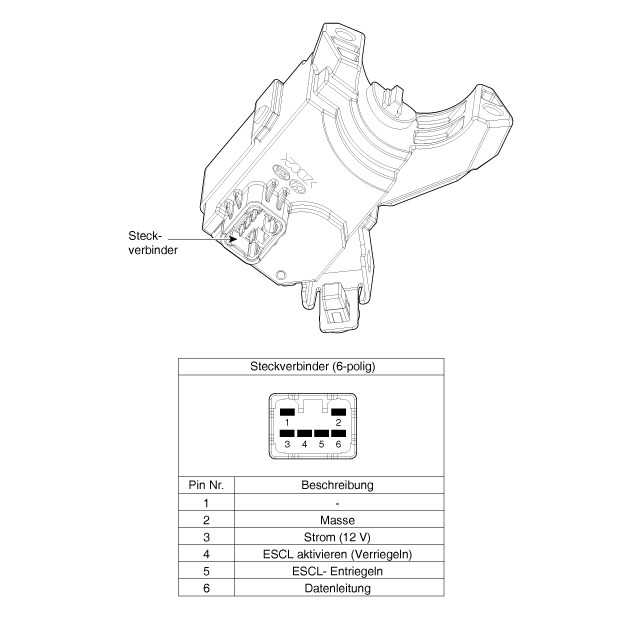

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   Отсоедините кабель заземления аккумуляторной батареи.

2. 2

   Снимите нижнюю облицовку приборной панели.

   (См. Кузов — «Нижняя отделка приборной панели»)

3. 3

   Снимите верхнюю и нижнюю крышки рулевой колонки.

   (См. Кузов — «Крышка рулевой колонки»)

4. 4

   Отсоедините разъем электронного замка рулевой колонки (А).



5. 5

   Снимите электронный замок рулевой колонки (А).

   (См. главу «Рулевое управление» — «Рулевая колонка и рулевой вал»)



монтаж

1. 1

   Установите электронный замок рулевой колонки.

   Момент затяжки: 7,0~13 Н·м

2. 2

   Установите рулевую колонку.

3. 3

   Установите нижнюю панель приборов.
