Kia Stonic: ABS (антиблокировочная система тормозов) / датчик скорости заднего колеса

Руководство по ремонту Kia Stonic (YB) / система торможения / АБС (антиблокировочная система тормозов) / Датчик скорости заднего колеса

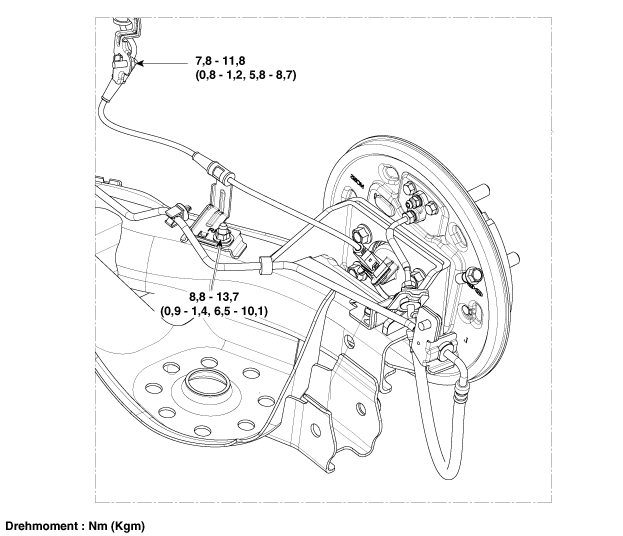

Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ

процедуры ремонта
расширение
1.

Снимите задние колеса и шины.

Момент затяжки.

107,9~127,5 Нм (11,0~13,0 кгм)

2.

Отсоедините разъем датчика скорости заднего колеса (А).

3.

Ослабьте гайку (А) и винт (В).

Момент затяжки.

(А)8,8~13,7 Нм (0,9~1,4 кгм)

(В) 7,8~11,8 Нм (0,8~1,2 кгм)

4.

Снять заднее сиденье.

(См. Кузов — «Заднее сиденье в сборе»)

5.

Снимите входную панель.

(См. Кузов — «Панель порога»)

6.

Отсоедините разъем датчика скорости заднего колеса.

ТЕСТ
1.

Выходное напряжение между клеммой датчика скорости вращения колеса и массой кузова мера.

Для защиты датчика скорости вращения колеса при измерении выходного напряжения резистор 100 Ом должен использоваться, как показано на рисунке.

2.

Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальным изменением выходного напряжения, как показано ниже.

V_низкий: 0,59 В ~ 0,84 В

V_высокий: 1,18 В ~ 1,68 В

Диапазон частот: 1~2500 Гц
