Кластерный ионизатор

Компоненты и расположение компонентов

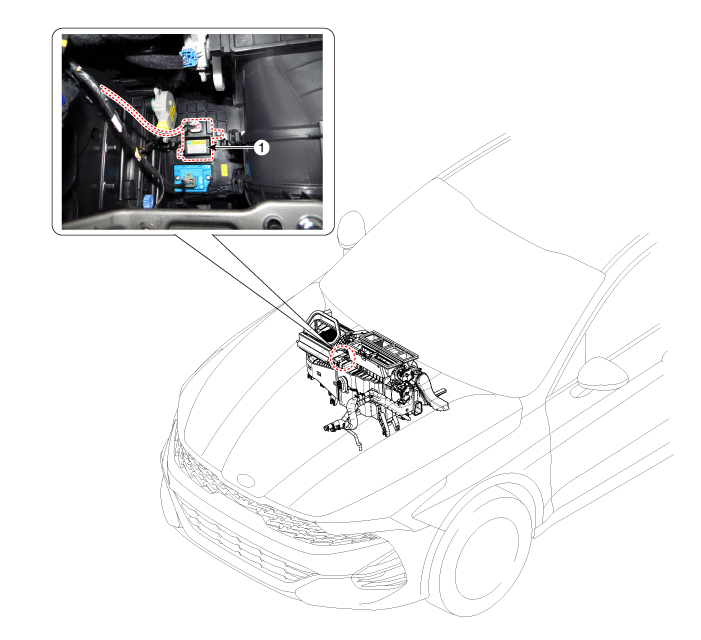

Расположение компонентов

Описание и работа

Описание

Кластерный ионизатор обеззараживает и устраняет неприятный запах из помещения. кондиционер или приточный воздух. И очищает воздух в салоне автомобиля.

Когда ключ зажигания включен, ионизатор работает в режиме «CLEAN», а затем в режиме «ION». режим, переключение между обоими режимами.

В режиме «ЧИСТЫЙ» кластерный ионизатор генерирует отрицательные ионы и положительные ионы, помогающие очищать воздух от запахов.

В режиме «ION» кластерный ионизатор генерирует отрицательные ионы и очищает внутри воздух транспортного средства.

Процедуры ремонта

осмотр

1. Нажмите переключатель MODE более 4 раз в течение 2 секунд, одновременно нажимая переключатель ВЫКЛ.

   Отображать	Описание ошибки
   00	Нормальный
   50	Неисправность генератора кластерных ионов

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите центральную панель аварийной подушки.

   (См. Кузов — «Центральная панель аварийной площадки»)

3. 3

   Ослабьте крепежный винт и снимите патрубок пассажирского душа (А).



4. 4

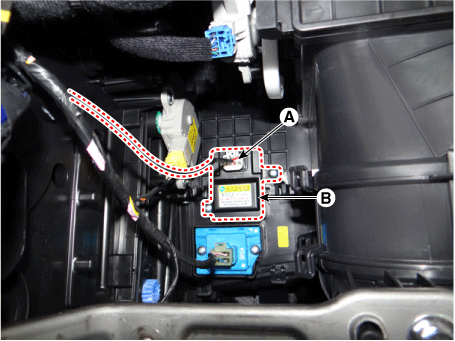

   Отсоедините разъем кластерного ионизатора (A).

5. 5

   Ослабьте крепежные винты и снимите кластерный ионизатор (В).



6. 6

   Установите в порядке, обратном снятию.
