Конденсатор

Компоненты и расположение компонентов

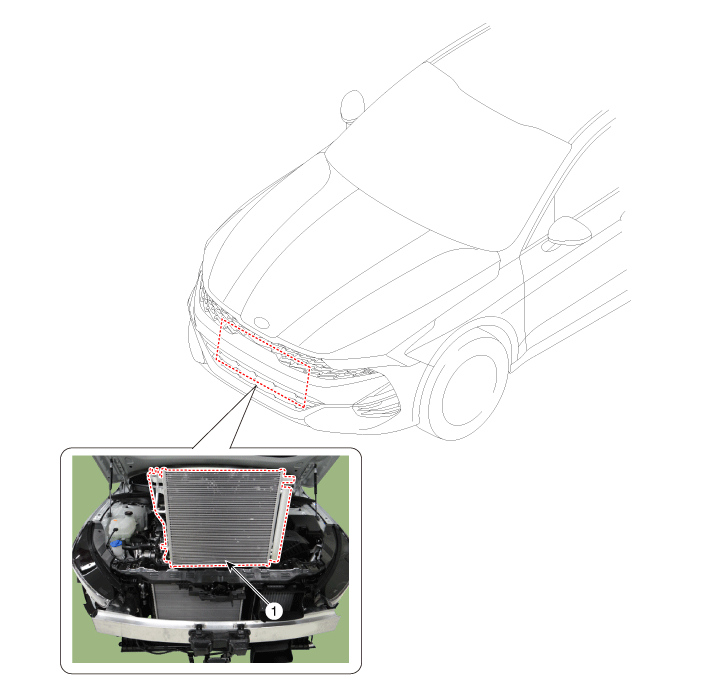

Расположение компонентов

Процедуры ремонта

осмотр

1. 1

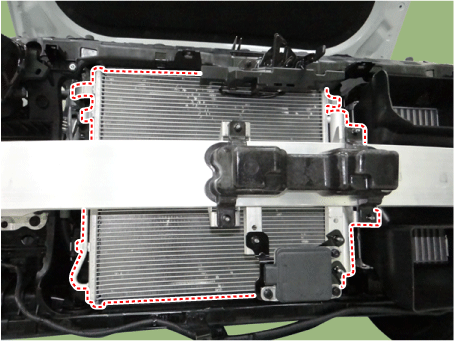

   Проверьте ребра конденсатора на наличие засоров и повреждений. Если они забиты, очистите их водой и продуйте их сжатым воздухом. Если согнуты, аккуратно согните их с помощью отвертки или плоскогубцев.

2. 2

   Проверьте соединения конденсатора на наличие утечек и отремонтируйте или замените их. если необходимо.

Замена

1. 1

   Восстановите хладагент с помощью станции регенерации/рециркуляции/зарядки.

2. 2

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3. 3

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

4. 4

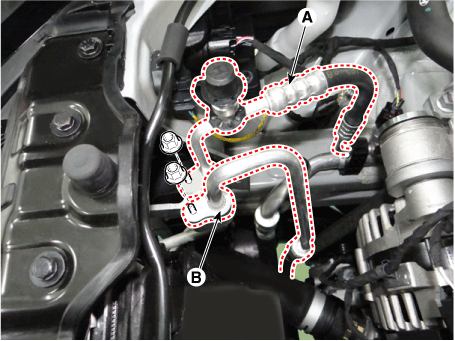

   Ослабьте крепежную гайку, снимите линию всасывания (А) и линию нагнетания. (Б).

   Момент затяжки : 8,8–13,7 Н·м



5. 5

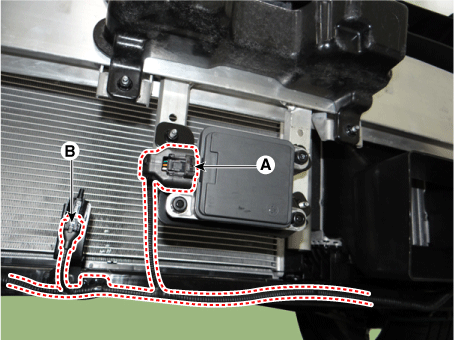

   Отсоедините разъем блока интеллектуального круиз-контроля (А) и датчик температуры окружающей среды. разъем датчика (В).



6. 6

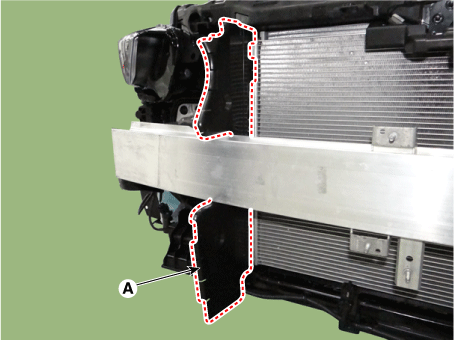

   Ослабив крепежный болт и винты, снимите модуль охлаждения. воздушная охрана (А).



7. 7

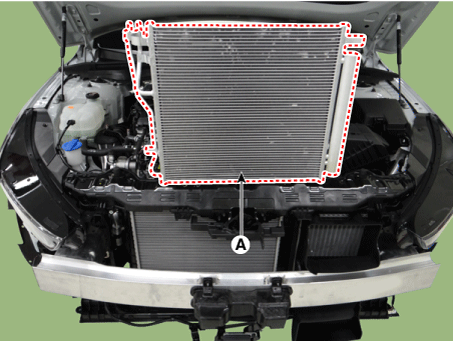

   Нажмите на стопорный штифт и снимите узел конденсатора (А) с радиатора. сборка.





8. 8

   Для установки выполните процедуру удаления в обратном порядке.
