Выключатель ESC

Описание и работа

Описание

1. 1

   Выключатель ESC OFF предназначен для отключения пользователем системы ESC.

2. 2

   Индикатор ESC OFF горит, когда переключатель ESC OFF задействован.

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снимите декоративную накладку [LH].

   (См. раздел «Корпус» — «Нижняя отделка аварийной площадки»)

4. 4

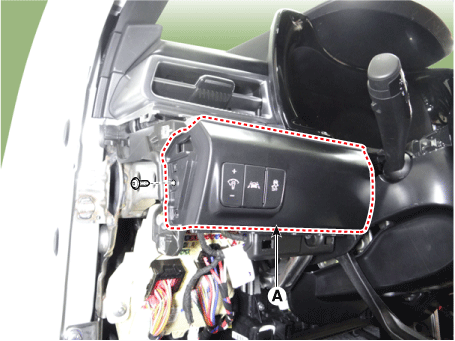

   Снимите нижнюю декоративную накладку краш-блока [LH] после ослабления крепления. винты.



5. 5

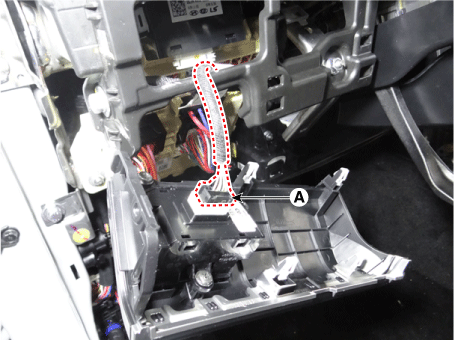

   Отсоедините разъем (A) нижнего декоративного элемента [LH] подушки безопасности.



6. 6

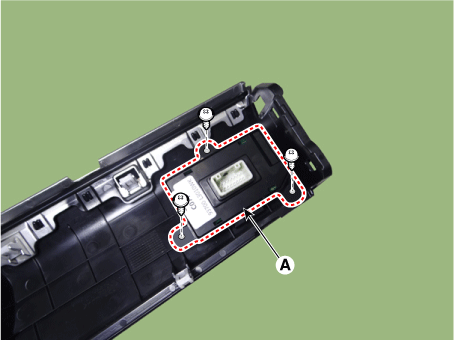

   Снимите выключатель бокового аварийного щитка (А) после ослабления крепежных винтов.



Монтаж

1. Установите в порядке, обратном снятию.

осмотр

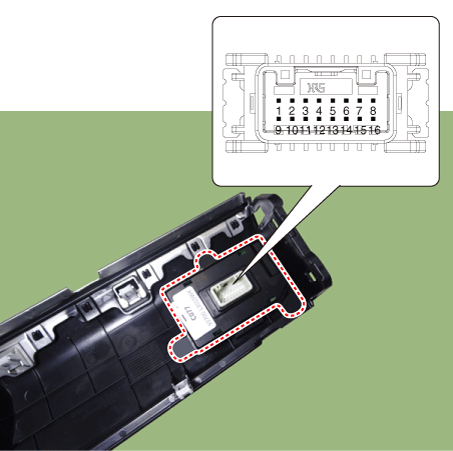

1. Проверьте клемму переключателя и замените, если она ненормальная.
