Kia Optima: Система ESC (Электронная система курсовой устойчивости) / Датчик скорости заднего колеса

Отсоедините клемму (-) аккумуляторной батареи.

Снимите заднее колесо и шину.

(См. Система подвески — «Колесо»)

Снимите задний тормозной диск.

(См. Тормозная система — «Задний тормозной диск»)

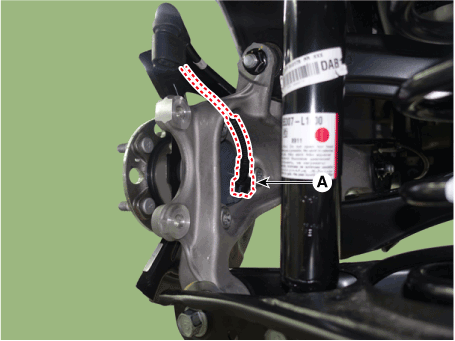

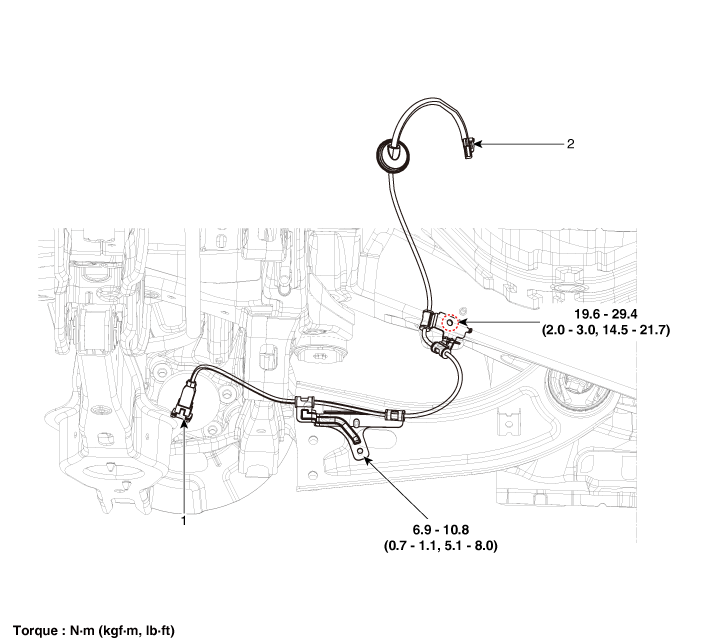

Отсоедините разъем датчика скорости заднего колеса (А).

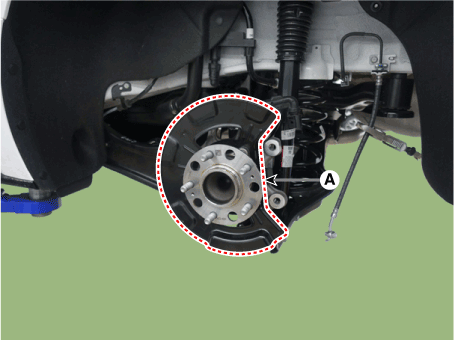

Снимите ступицу в сборе и пылезащитный кожух (A) после ослабления крепления. болты.

Будьте осторожны, чтобы не уронить узел задней ступицы при ослаблении болты.

Снимите узел подшипника ступицы заднего колеса.

(См. Приводной вал и ось — «Задняя ось в сборе»)

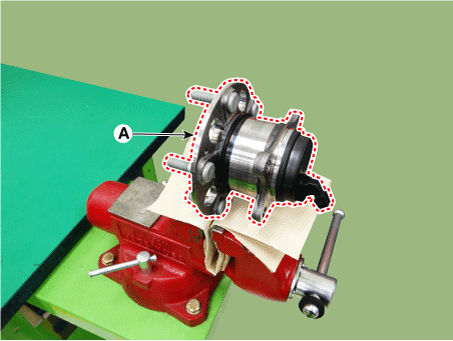

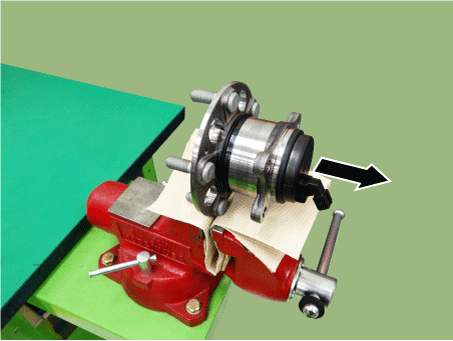

Закрепите узел подшипника задней ступицы (А) в тисках.

• При установке в тиски используйте ткань, чтобы не повредить ступичный подшипник в сборе. • Будьте осторожны, не прилагайте чрезмерных усилий к тискам. повредить узел подшипника ступицы.

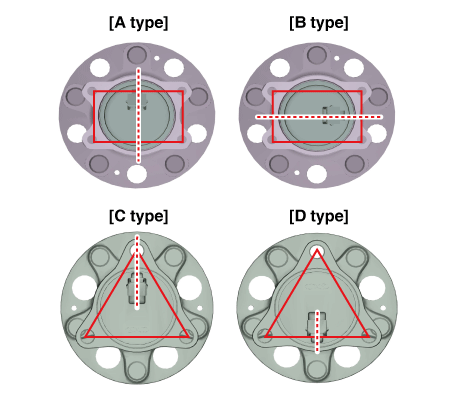

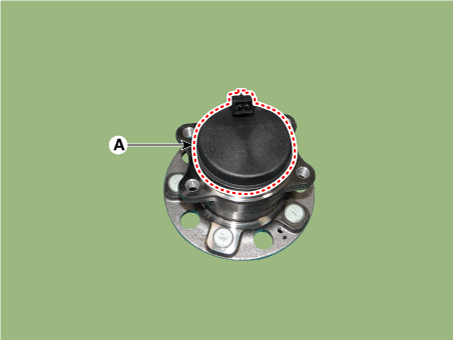

Проверьте направление крышки датчика (A).

Прежде чем снимать колпачок датчика, проверьте направление датчика. колпачковый разъем.

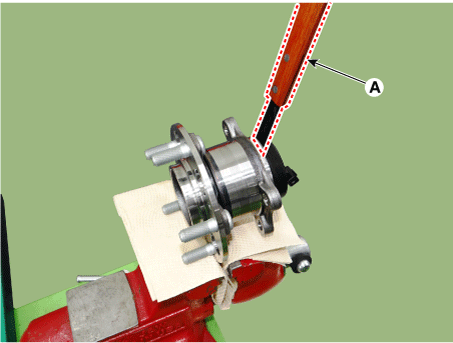

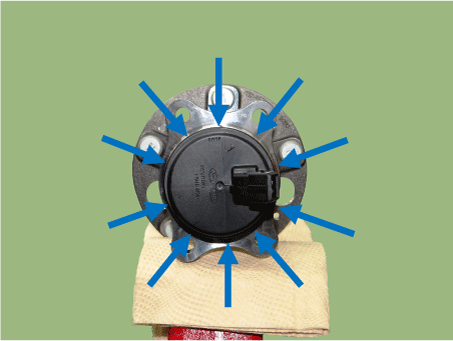

Снимите крышку датчика, ударив молотком по зазору между крышкой датчика и ступицей. подшипник в сборе с помощью скребка (A).

• Чтобы понемногу увеличивать щель, забивая вокруг крышки подшипника 10-20 раз. • Снимая колпачок датчика, снимайте его прямо направлении, чтобы не повредить колесо тона или кодировщик. • Будьте осторожны, чтобы не повредить узел подшипника ступицы при с помощью молотка.

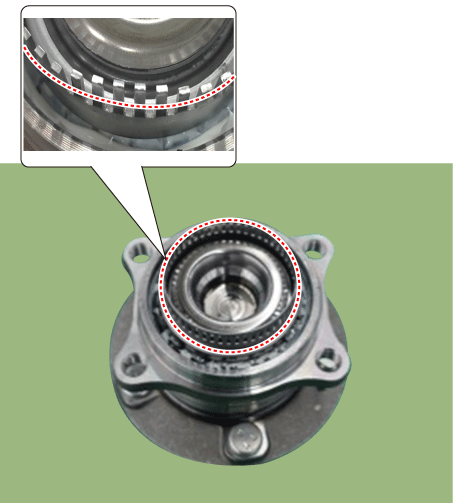

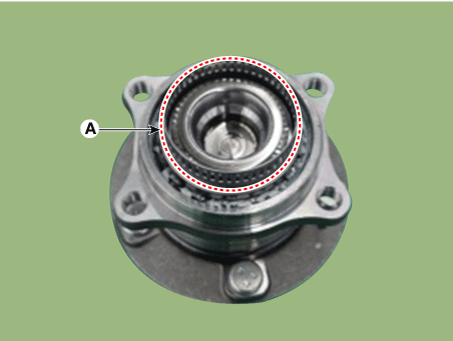

Проверьте искажение или повреждение колеса тона или энкодера (A).

• Проверьте, не повреждено ли тональное колесо или энкодер после снятия крышку датчика и замените подшипник ступицы, если он был деформирован. • Если тоновое колесо деформировано, это может привести к срабатыванию MIL. ВКЛ или другие проблемы.

Расположите крышку датчика в том же направлении, что и разъем крышки датчика. (A) как вы проверили перед удалением.

Перед установкой крышки сенсора не допускайте попадания внутрь посторонних предметов. и загрязнения в узел подшипника ступицы.

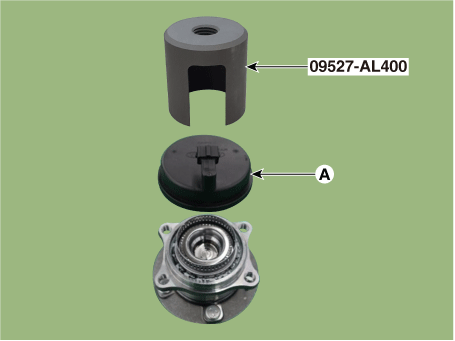

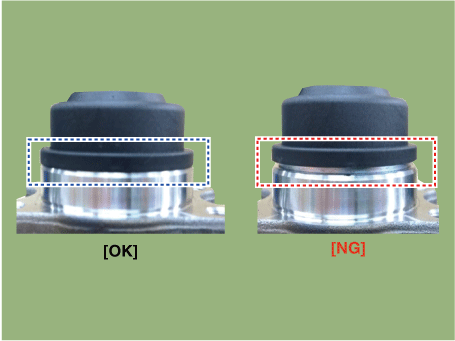

Установите крышку датчика (A) с помощью специального сервисного инструмента (09527-AL400).

• Будьте осторожны, чтобы не наклониться в одну сторону при установке колпачок сенсора, так как это может привести к повреждению колеса тона или энкодера. • При установке крышки датчика ударять по ней до тех пор, пока исчез зазор между крышкой датчика и ступичным подшипником в сборе. • Руководство по специальным сервисным инструментам. № ССТ нержавеющая сталь Внутренний диаметр Внешний диаметр крышки датчика 09527-2W110 Φ82,1 Φ81.2, Φ81.4 09527-1С010 Φ58,9 Φ58,4 09527-АЛ100 Φ60 Φ59,5 09527-АЛ200 Φ65,9 Φ65,3 09527-АЛ300 Φ67,4 Φ67,2 09527-АЛ400 Φ73,2 Φ72,6 09527-АЛ500 Φ87,2 Φ86,6

Установите узел подшипника ступицы заднего колеса.

(См. Приводной вал и ось — «Задняя ось в сборе»)

Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.

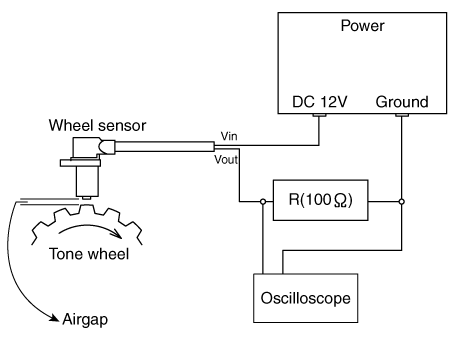

Чтобы защитить датчик скорости вращения колеса, при измерении выходного напряжения необходимо использовать резистор 100 Ом, как показано на рисунке.

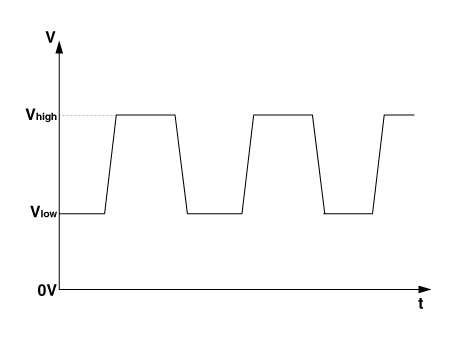

Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.

V_низкий: 0,59–0,84 В

V_высокий: 1,18–1,68 В

Диапазон частот: 1–2 500 Гц

Установите в порядке, обратном снятию.
