Датчик скорости переднего колеса

Компоненты и расположение компонентов

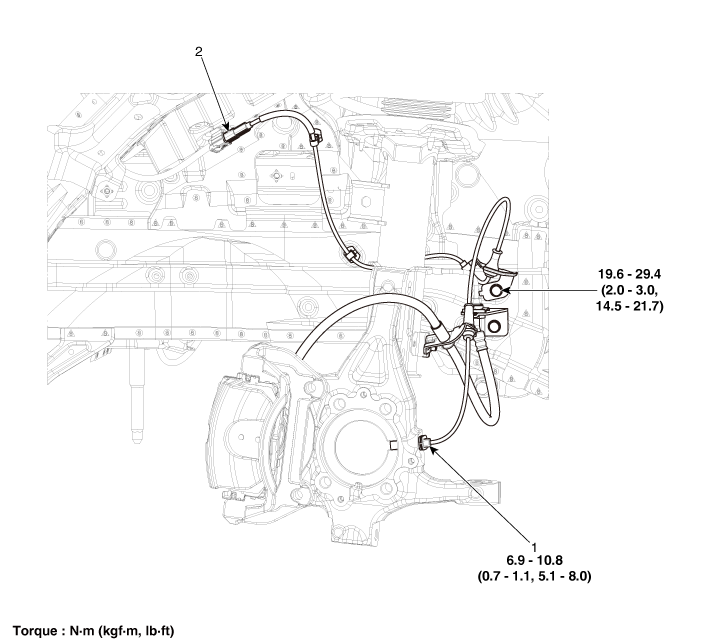

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите переднее колесо и шину.

   (См. Система подвески — «Колесо»)

3. 3

   Снимите защиту переднего колеса.

   (См. Кузов — «Защита переднего колеса»)

4. 4

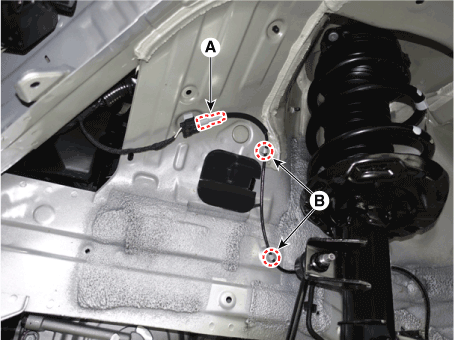

   Отсоедините разъем датчика скорости переднего колеса (А), а затем снимите фиксирующий зажим (В).



5. 5

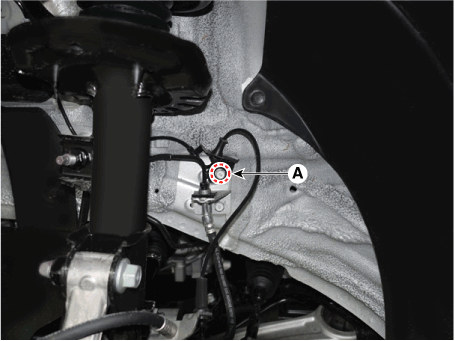

   Снимите болт (А) кронштейна троса датчика скорости переднего колеса.

   Момент затяжки : 19,6–29 Н·м



6. 6

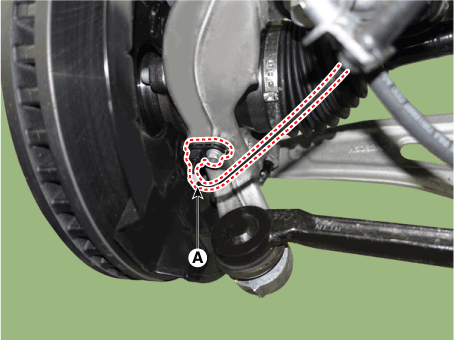

   Ослабьте болт и отсоедините датчик скорости переднего колеса (А).

   Момент затяжки : 6,9–10,8 Н·м



7. 7

   Установите в порядке, обратном снятию.

осмотр

1. 1

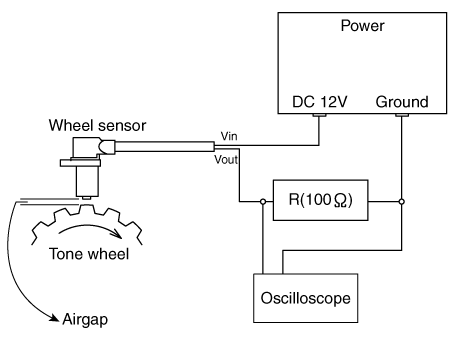

   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.

2. 2

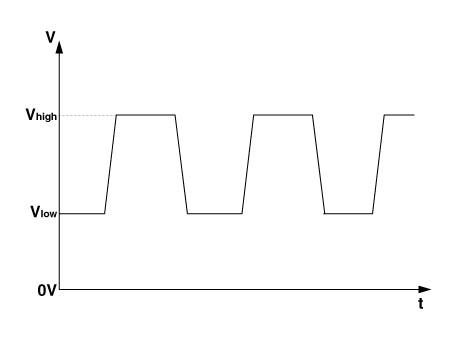

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В

   V_высокий: 1,18–1,68 В

   Диапазон частот: 1–2 500 Гц

Монтаж

1. Установите в порядке, обратном снятию.
