Kia Optima: блок проекционного дисплея / проекционный дисплей (HUD)
Принципиальные диаграммы
|

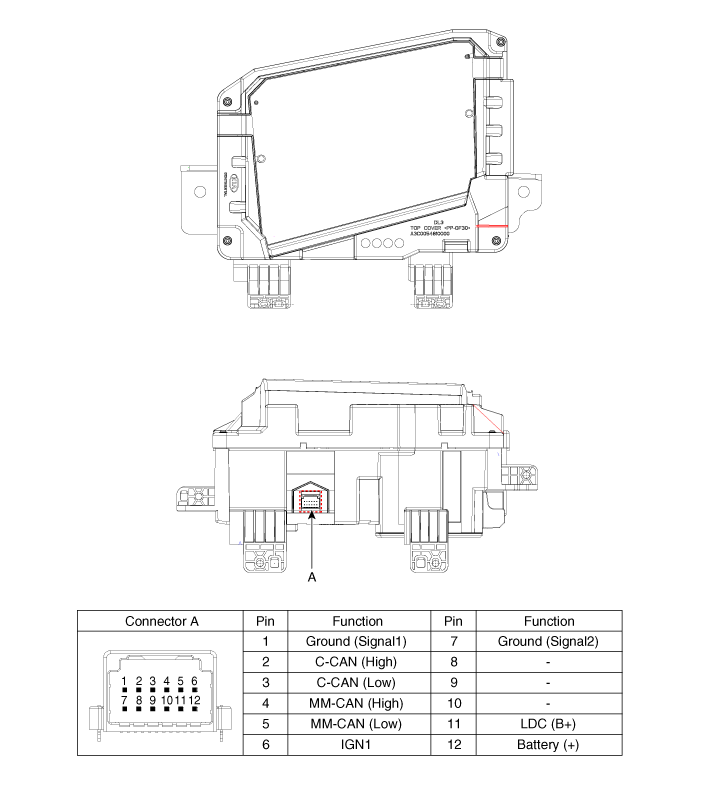

Разъем и функция терминала
|
Процедуры ремонта
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите сборку кластера.
(См. Индикаторы и датчики - «Комбинация приборов»)
|
|
2.
|

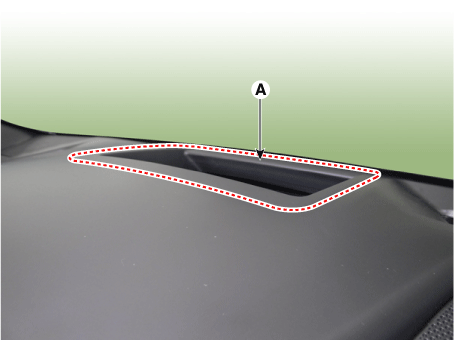

Снимите верхнюю крышку проекционного дисплея (А) с помощью отвертки или
средство для удаления
|
|
3.
|

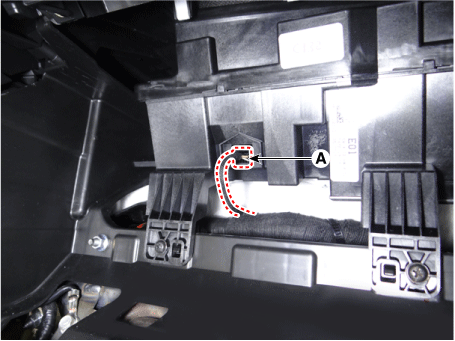

Отсоедините разъем проекционного дисплея (А).
|
|
4.
|

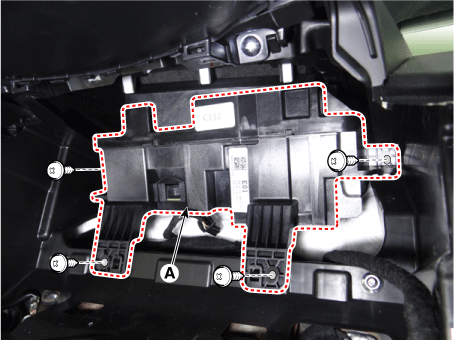

Снимите проекционный дисплей (А), ослабив крепежные винты.
|
|
1.
|
Установите в порядке, обратном снятию.
|
Если часть изображения на проекционном дисплее искажена или находится не на уровне глаз
с водителем можно использовать диагностическую систему (KDS) для проведения калибровки.
|
1.
|
Калибровка требуется:
|
–
|
После замены проекционного дисплея
|
|
–
|
При искажении изображения после замены лобового стекла (двойное
пленка для удаления зрения встроенное стекло)
|
|
–
|
При удалении/установке или замене основного краш-пэда, установленного на HUD.
|
|
–
|
Когда место установки изображения блока HUD не находится в поле зрения
уровень драйвера, приводящий к расфокусированному изображению.
|
|
|
2.
|
Калибровочные элементы
Нет
|
Функции калибровки изображения
|
Калибровочные случаи
|
1
|

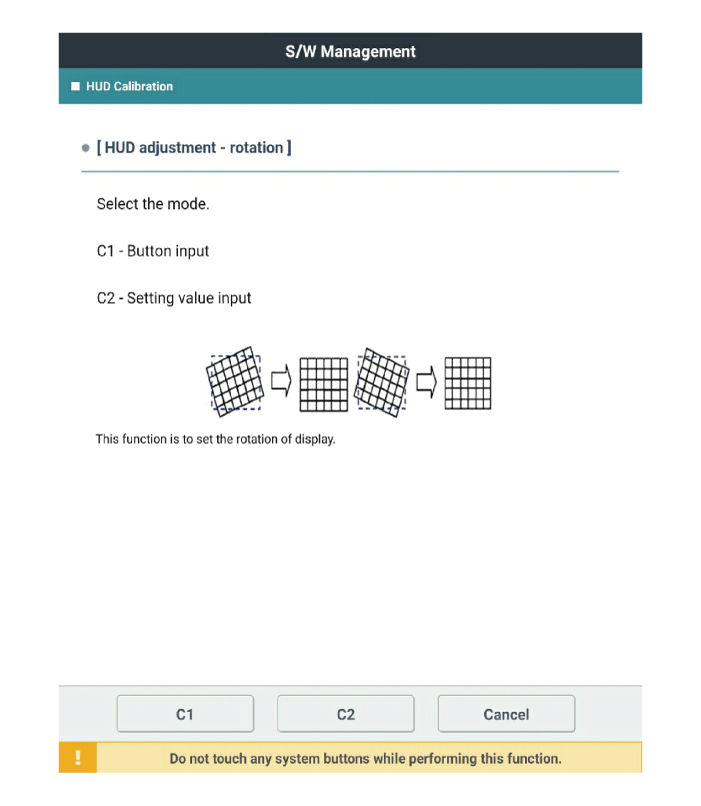

Возможна калибровка по часовой стрелке/против часовой стрелки по центру изображения
|
|
2
|
Улыбка: Калибровка по вертикали по центру.
|
|
3
|
Наклонный (вверх/вниз): калибровка по вертикальному наклону.
|
|
4
|
Наклонный (влево/вправо): калибровка по горизонтальному наклону.
|
|
5
|
Параллельная компенсация
|
|
6
|
Движение вверх/вниз в указанном месте: Калибровка по уровню водителя.
|
|
7
|
Инициализация: возврат к предыдущему состоянию перед калибровкой.
|
|
|
|
3.
|
Процедура калибровки
|
(1)
|
Припаркуйте автомобиль на ровной поверхности для точной регулировки.
|
|
(2)
|
Убедитесь, что на лобовом стекле нет посторонних предметов.
|
|
(3)
|
Подключите KDS к автомобилю и выберите тип автомобиля и HUD.
дополнительные функции системы.
|
|
(4)
|

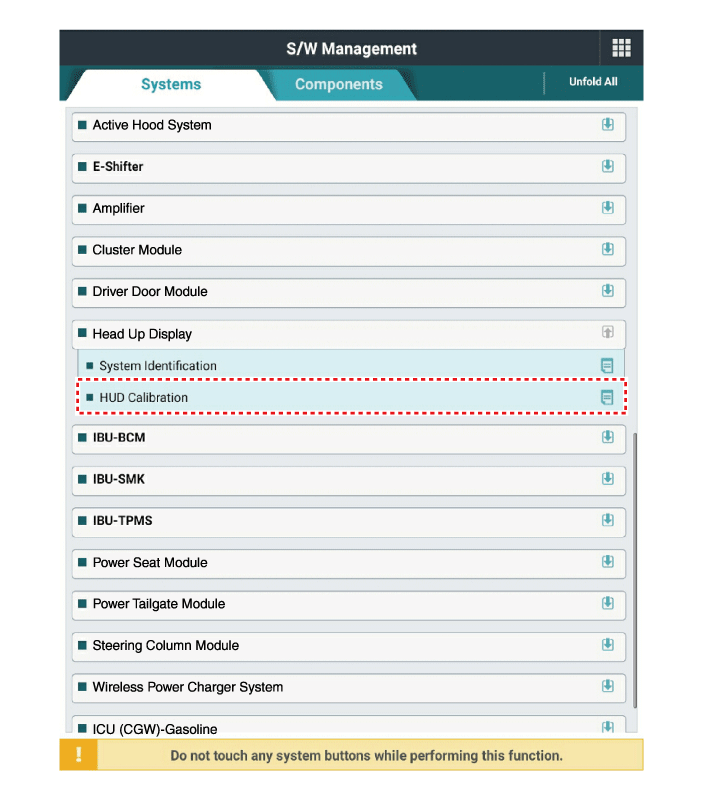

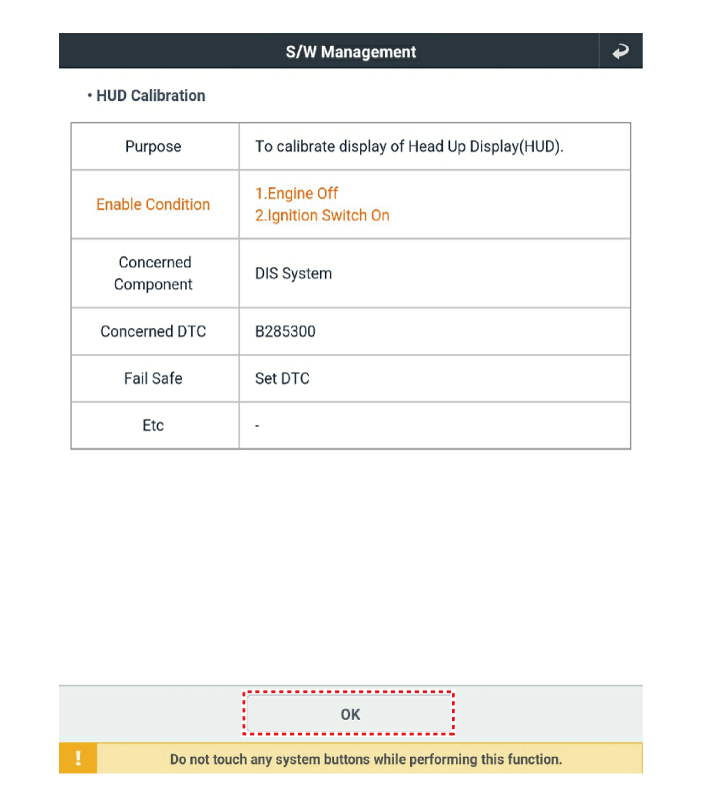

В дополнительных функциях выберите «Калибровка HUD».
|
|
(5)
|
Перед «калибровкой» выполните «Калибровка HUD - инициализация».
|
«Калибровка HUD - инициализация» должна быть выполнена
до «калибровки».
|
|
|
(6)
|

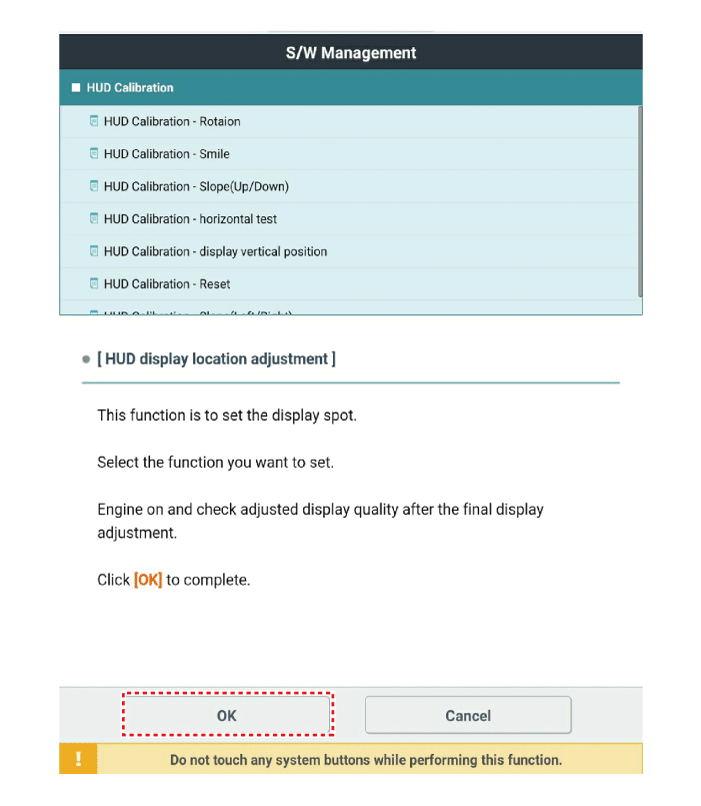

Выберите необходимые элементы калибровки и выполните «Калибровку HUD».
|
|
(7)
|
После завершения калибровки запустите и выключите двигатель.
убедитесь, что калибровка изображения завершена.
|
|
Компоненты и расположение компонентов
Расположение компонентов
1. Датчик дождя
2. Проекционный дисплей (HUD)
3. Комбинация приборов
Описание и работа...
Технические характеристики
Технические характеристики
Элемент
Спецификация
Примечание
Рабочее напряжение
9 - 16 В
-
Кур...
