Катушка зажигания

Описание и работа

Описание

Катушка зажигания представляет собой индукционную катушку в системе зажигания двигателя, которая преобразует низкого напряжения батареи до высокого напряжения, необходимого для создания электрической искры в свечи зажигания для воспламенения топлива. Катушки имеют внутренний резистор, в то время как другие полагаться на провод резистора или внешний резистор, чтобы ограничить ток, протекающий в катушка от аккумулятора питание 12 В.

Технические характеристики

Спецификация

Принципиальные диаграммы

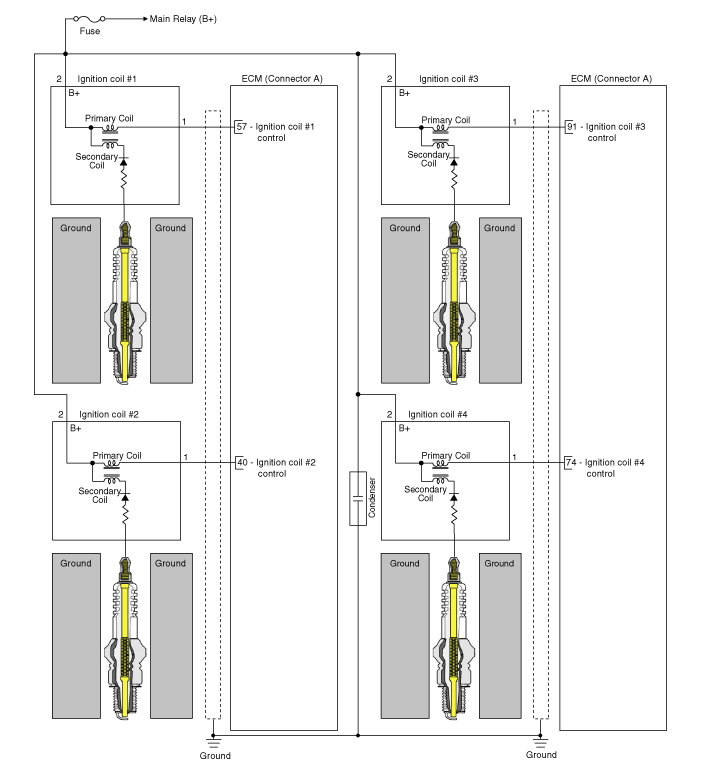

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите кожух двигателя.

3. 3

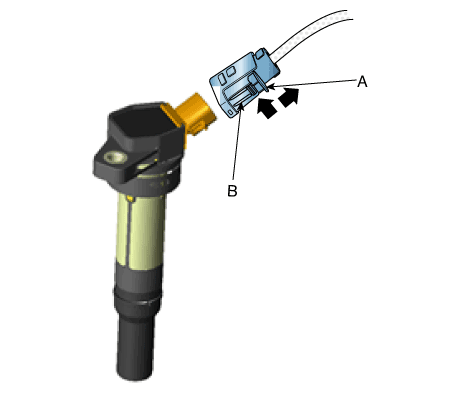

   Отсоедините разъем катушки зажигания (А).



4. 4

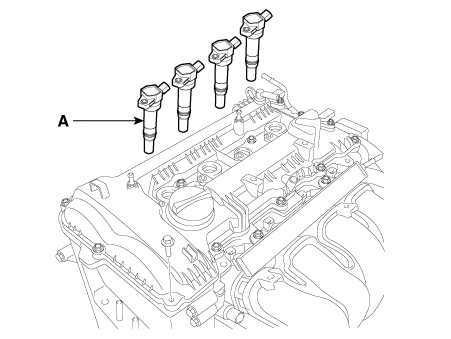

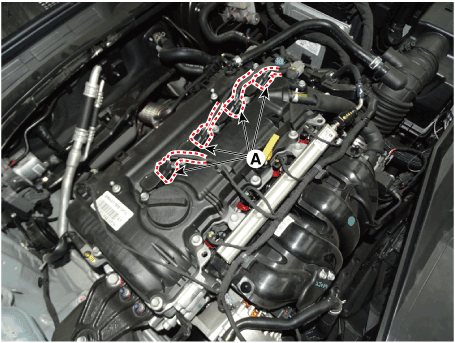

   Снимите катушку зажигания (А).

   Момент затяжки : 9,8–11,8 Н·м



Монтаж

1. Установите в порядке, обратном снятию.

осмотр

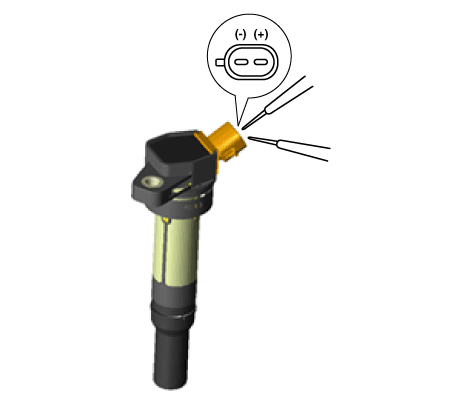

1. Измерьте сопротивление первичной обмотки между клеммами 1 и 2.



   Стандартное значение: 0,75 Ом ± 15 %
