Переключатель включения/выключения системы удержания в полосе движения (LKA)

Принципиальные диаграммы

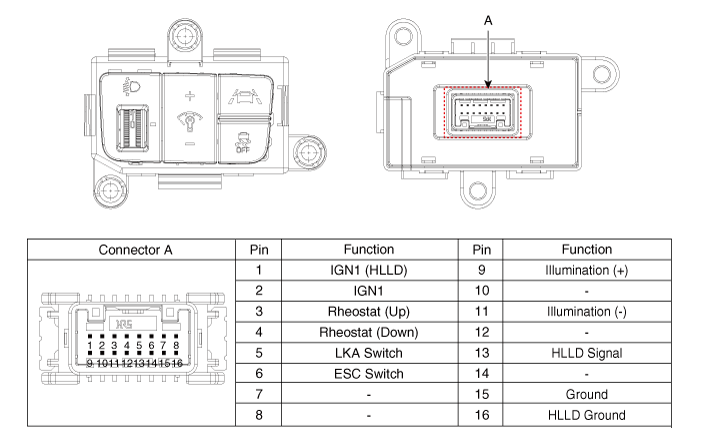

Разъем и функция терминала

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снять декоративную накладку [LH]

   (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

4. 4

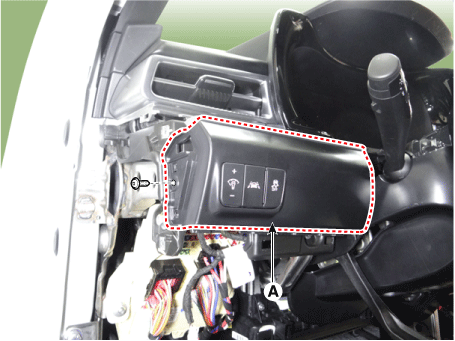

   Снимите нижнюю декоративную накладку аварийной подушки после ослабления крепежных винтов.



5. 5

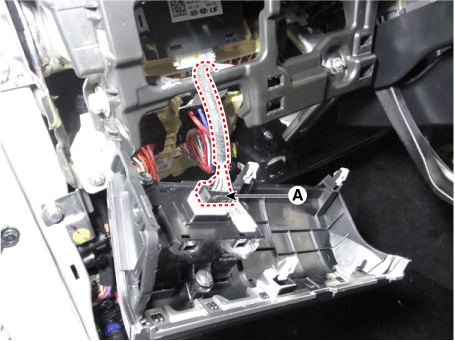

   Отсоедините разъем нижнего декоративного переключателя аварийной подушки (А).



6. 6

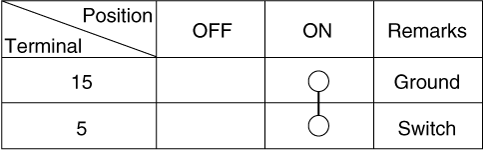

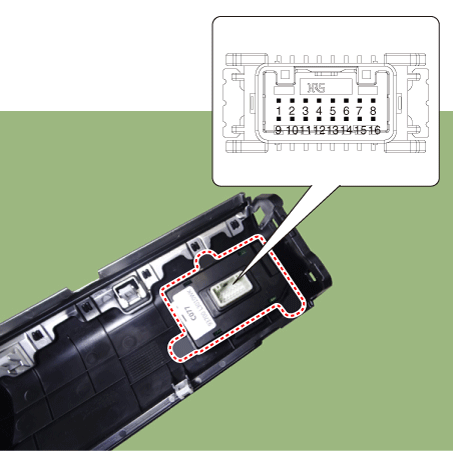

   Включите выключатель LKA, затем проверьте целостность цепи между клеммами.





Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снять декоративную накладку [LH]

   (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

4. 4

   Снимите нижнюю декоративную накладку аварийной подушки после ослабления крепежных винтов.



5. 5

   Отсоедините разъем нижнего декоративного переключателя аварийной подушки (А).



Монтаж

1. Установите в порядке, обратном снятию.
