Панорама Люк Мотор

Принципиальные диаграммы

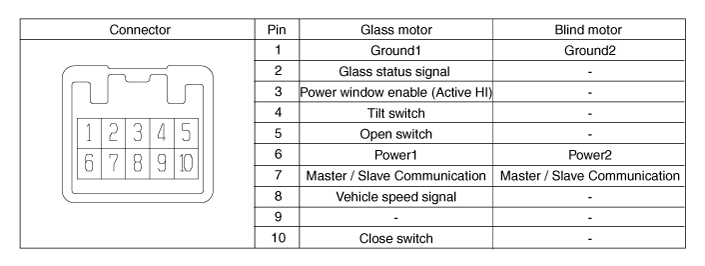

Разъем и функция терминала

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите облицовку задней стойки [LH].

   (См. Кузов — «Облицовка задней стойки»)

3. 3

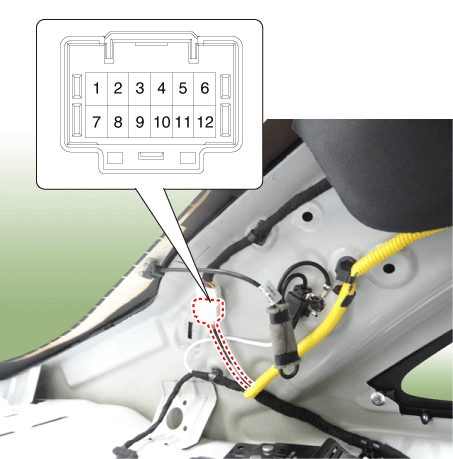

   Отсоедините разъем проводки панорамного люка.



4. 4

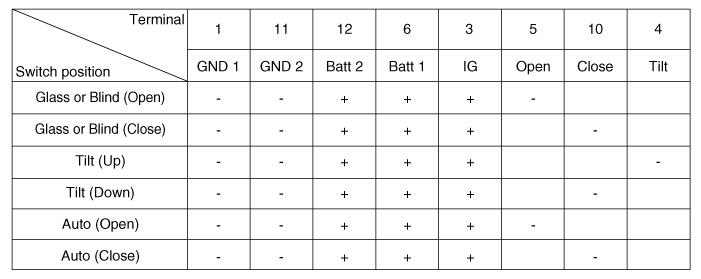

   Заземлите клеммы, как показано в таблице ниже, и убедитесь, что панорамный люк агрегат работает.



Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

   Снимите двигатель (B), ослабив винты после отсоединения разъема. (А).

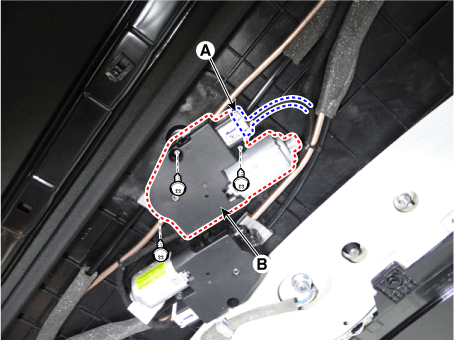

   [Стеклянный мотор]

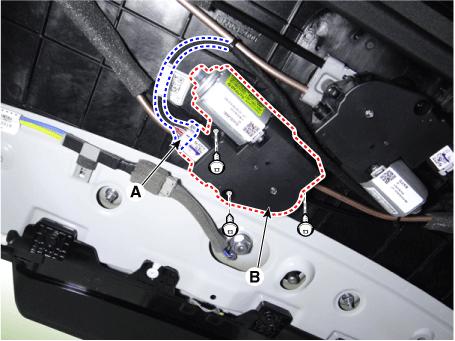

   [Слепой мотор]



Монтаж

1. Установите в порядке, обратном снятию.

Корректирование

Панорамный люк Сброс Процедура

Если люк или шторка не работают в автоматическом режиме, а работают вручную, процедура инициализации должна быть выполнена, как показано ниже.

1. 1

   Зажигание «ВКЛ».

2. 2

   Убедитесь, что шторка и стекло люка полностью закрыты.

3. 3

   Полностью нажмите и удерживайте переключатель люка в закрытом положении и НЕ отпускайте ее до тех пор, пока шторка полностью не откроется и стекло люка не вентиляционное отверстие открывается (около 15-20 секунд).

4. 4

   Как только вентиляционное отверстие откроется, отпустите переключатель на 1 секунду и полностью нажмите и снова удерживайте переключатель люка в закрытом положении, пока стекло люка не полностью открывается, затем закрывается, и солнцезащитная шторка полностью закрывается.

5. 5

   Отпустите переключатель и проверьте правильность работы.
