Задний бампер в сборе

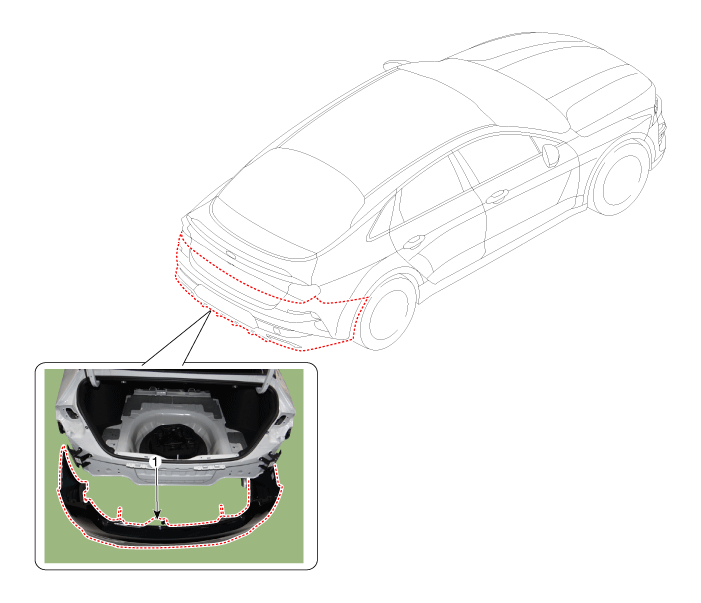

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите уплотнитель крышки багажника.

   (См. Крышка багажника — «Уплотнитель крышки багажника»)

2. 2

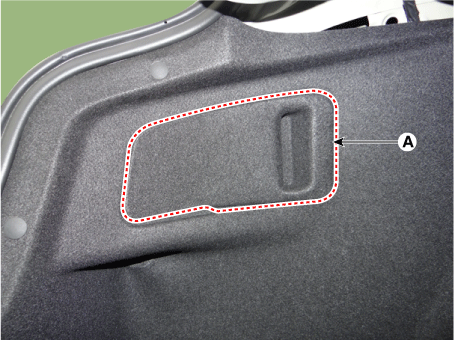

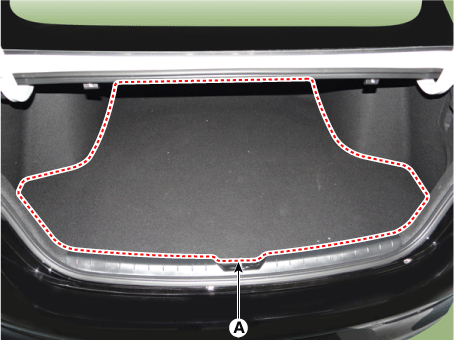

   Снимите панель покрытия багажника.

3. 3

   Ослабьте крепежные зажимы и снимите заднюю поперечную облицовку (А).



4. 4

   Снимите обе боковые крышки задних комбинированных фонарей (А).



5. 5

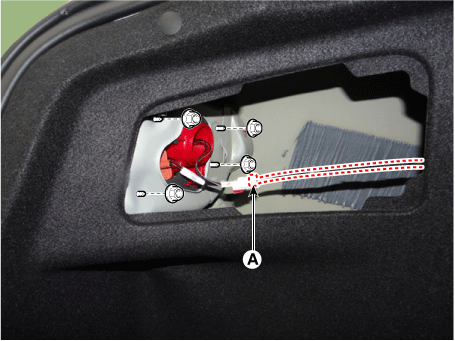

   Ослабьте гайки крепления заднего комбинированного фонаря и отделите задний разъем комбинированной лампы (A).



6. 6

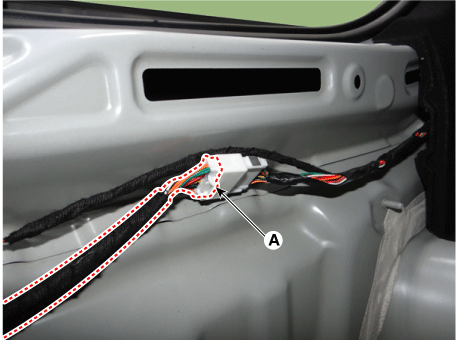

   Разъедините главный разъем заднего бампера (А).



7. 7

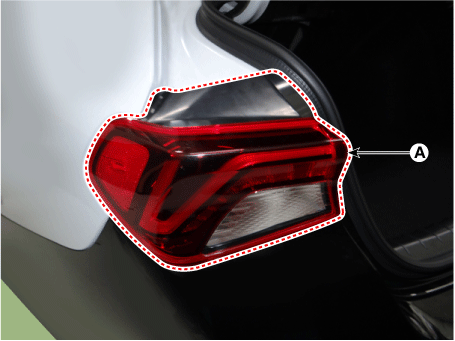

   Снимите задний комбинированный фонарь (А).



8. 8

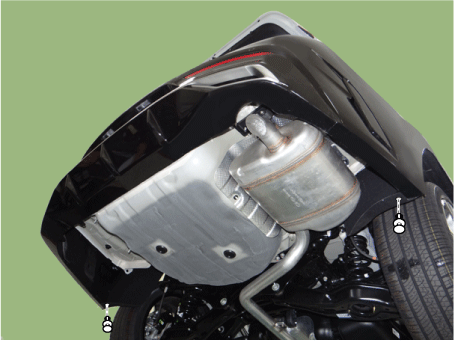

   Ослабьте крепления нижнего крепления заднего бампера.



9. 9

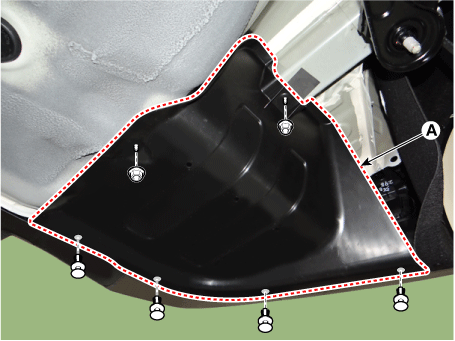

   Ослабьте крепежные зажимы, гайки и снимите боковую часть заднего бампера под крышка (А).



10. 10

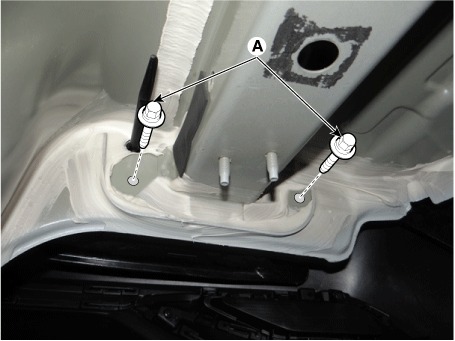

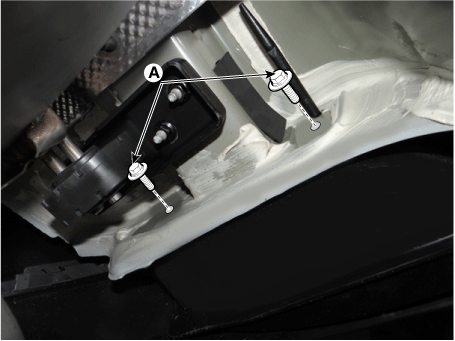

    Отверните болты крепления заднего бампера.

    [левый]



    [Правый]



11. 11

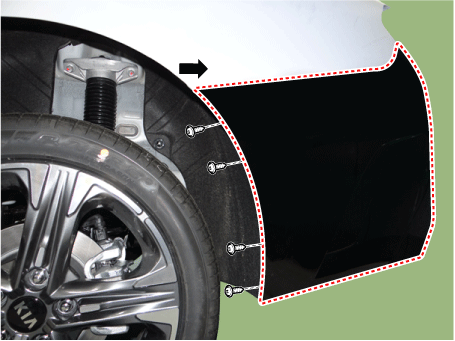

    Ослабьте штифтовые фиксаторы и винты сбоку заднего бампера, отсоедините боковую часть заднего бампера.



12. 12

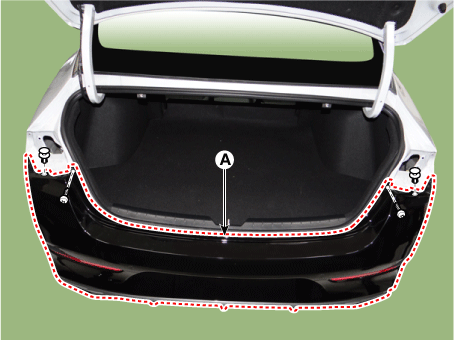

    Ослабьте крепежные зажимы и винты, снимите задний бампер в сборе. (А).



13. 13

    Для установки выполните процедуру удаления в обратном порядке.
