Крышка спинки заднего сиденья

Компоненты и расположение компонентов

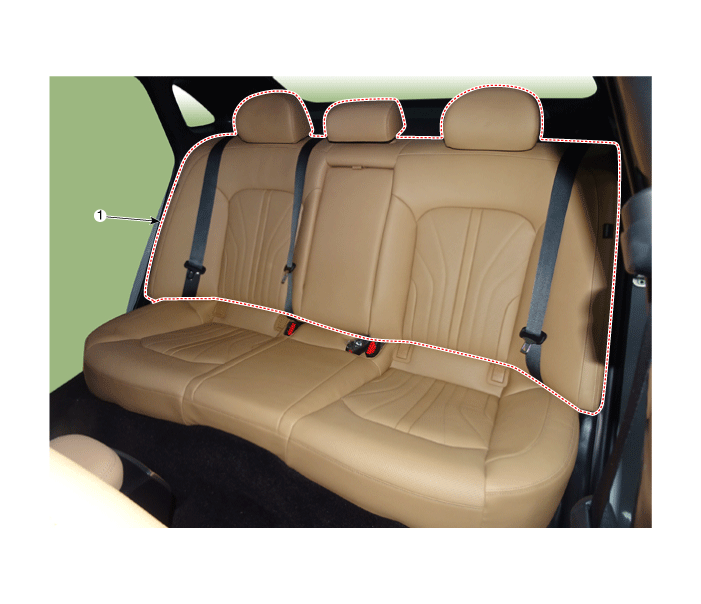

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

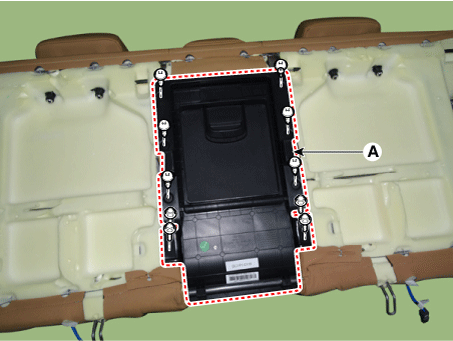

   Ослабьте крепежные болты, винты и снимите подлокотник заднего сиденья (А).



3. 3

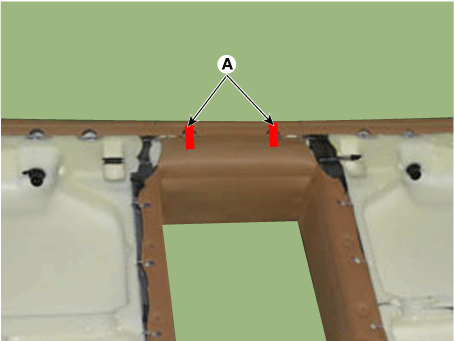

   Снимите обивку спинки заднего сиденья внутри кольцевых зажимов (А).



4. 4

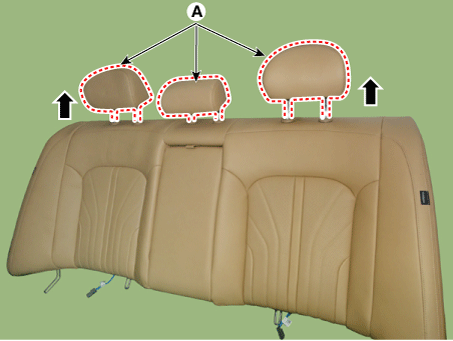

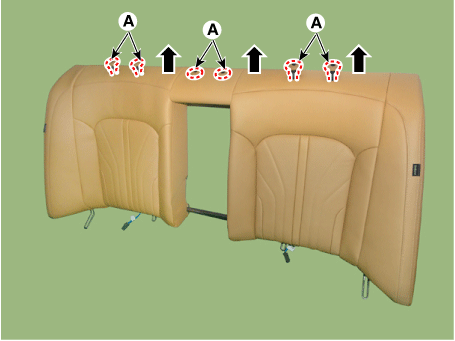

   Нажмите на стопорный штифт и снимите подголовник (A).



5. 5

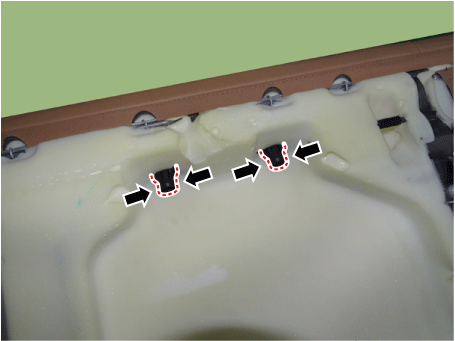

   Нажмите на стопорный штифт и снимите направляющую подголовника заднего сиденья (А).





6. 6

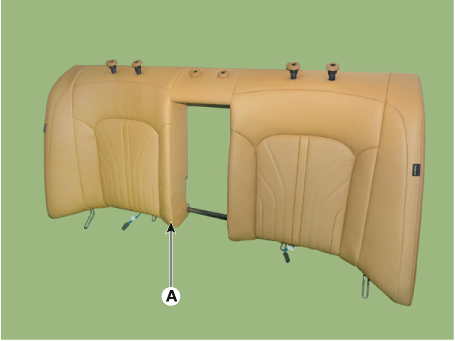

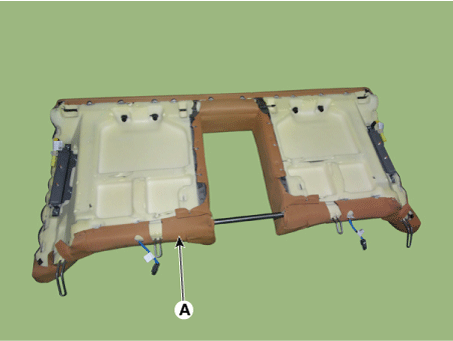

   Снимите кольцевые зажимы крышки спинки заднего сиденья и снимите заднее сиденье. задняя крышка (А).

   [Задний]



   [Передний]



7. 7

   Для установки выполните процедуру удаления в обратном порядке.
