Kia Optima: система подвески / система задней подвески
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Подвесная система
/ Система задней подвески

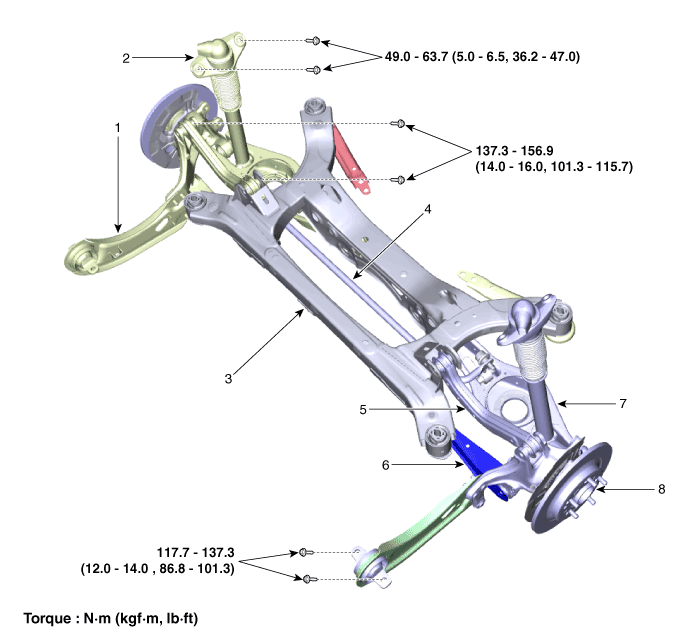

Компоненты и расположение компонентов
| Компоненты и компоненты Расположение |
|
1. Продольный рычаг
2. Задний амортизатор 3. Задняя подвеска 4. Задний стабилизатор поперечной устойчивости |
5. Задний верхний рычаг
6. Задний вспомогательный рычаг 7. Задний нижний рычаг 8. Задний мост в сборе |
- Задний амортизатор
- Задняя винтовая пружина
- Задний верхний рычаг
- Задний нижний рычаг
- Задняя вспомогательная арматура
- Продольный рычаг
- Задний стабилизатор поперечной устойчивости
- Задний подрамник
Подкадр
Процедуры ремонта
Удаление
1.
Отсоедините клемму (-) аккумуляторной батареи.
2.
Ослабьте болт (А) и снимите универсальный шарнир (В).
Тиг ...
Задний амортизатор
Компоненты и расположение компонентов
Компоненты
Процедуры ремонта
Удаление
1.
Отсоедините клемму (-) аккумуляторной батареи.
2.
Снять заднюю...
