Продольный рычаг

Процедуры ремонта

Удаление

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите заднее колесо и шину.

   (См. Шины/Колеса — «Колесо»)

3. 3

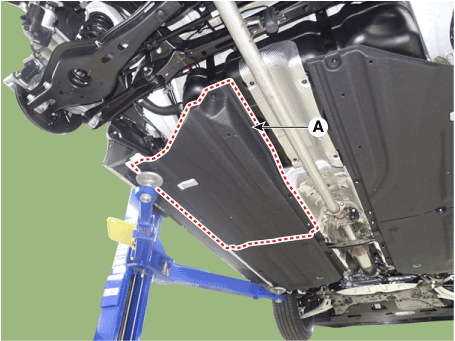

   Снимите нижнюю крышку (А).



4. 4

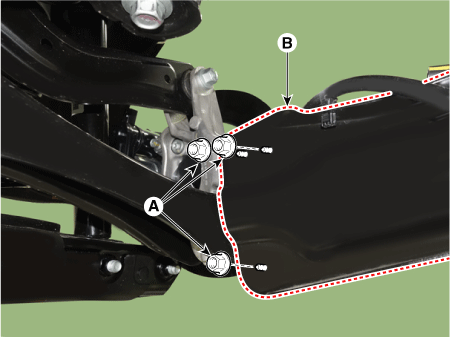

   Ослабьте гайку (А) и снимите продольный рычаг (В) с задней оси.

   Момент затяжки : 98,1–118 Н·м



5. 5

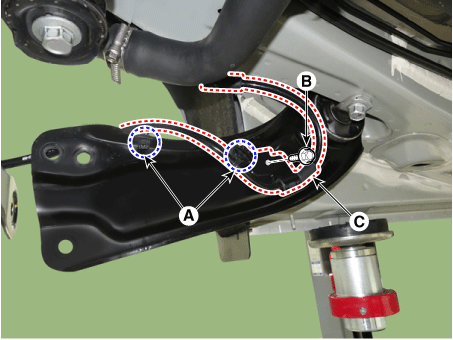

   Ослабьте крепление (А) и крепежный болт кронштейна (В) и снимите провод датчика скорости заднего колеса (C) от продольного рычага.

   Момент затяжки : 8,8–13,7 Н·м



6. 6

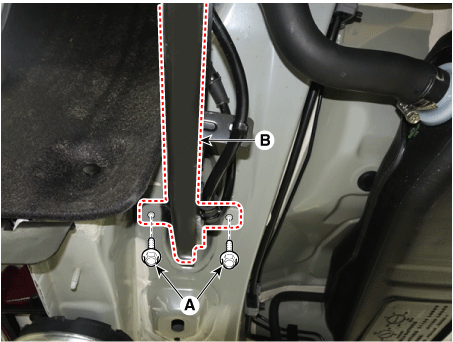

   Ослабьте крепежный болт (А) и снимите продольный рычаг (В).

   Момент затяжки : 117,7–137 Н·м



осмотр

1. 1

   Проверьте втулку на предмет износа и износа.

2. 2

   Проверьте продольный рычаг на предмет деформации.

3. 3

   Проверьте наличие всех болтов и гаек.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   Проверьте выравнивание.

   (См. Система подвески — «Выравнивание»)
