Задний подрамник

Процедуры ремонта

Удаление

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите заднее колесо и шину.

   (См. Шины/Колеса — «Колесо»)

3. 3

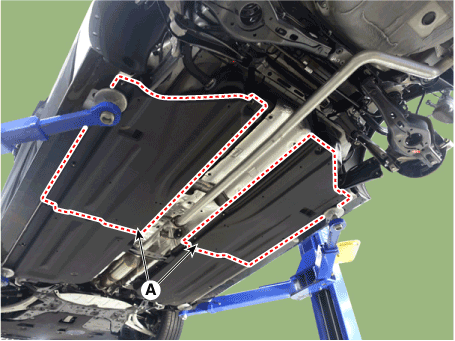

   Снимите нижнюю крышку (А).



4. 4

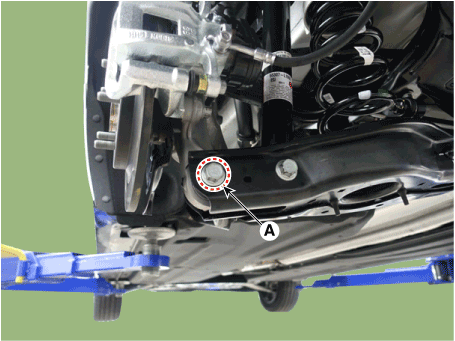

   Ослабьте болт и гайку (А), затем снимите задний нижний рычаг с задний мост.

   Момент затяжки : 137,3–157 Н·м



5. 5

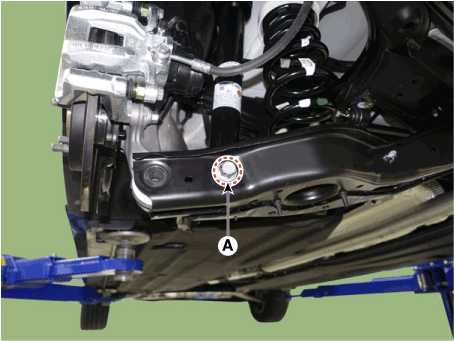

   Ослабьте болт и гайку (А) и снимите задний амортизатор с задний нижний рычаг.

   Момент затяжки : 137,3–157 Н·м



6. 6

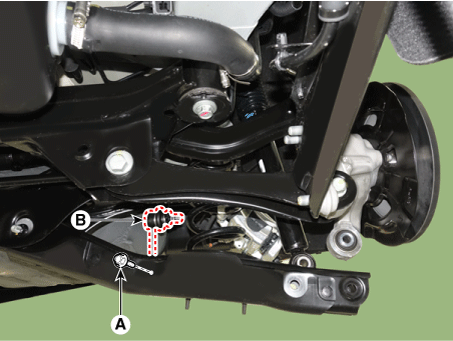

   Ослабьте болт и гайку (А), а затем отсоедините заднюю стойку стабилизатора. от заднего нижнего рычага.

   Момент затяжки : 58,8–69 Н·м



7. 7

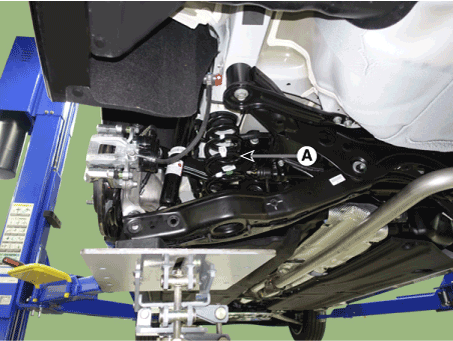

   Снимите заднюю винтовую пружину (А).



8. 8

   Снимите задний мост в сборе.

   (См. Приводной вал и ось — «Задняя ступица — несущая»)

9. 9

   Снимите задний глушитель.

   G 2.0 NU MPI (см. Механическая система двигателя — «Глушитель»)

   G 2.5 GDI THETA II (см. Механическая система двигателя — «Глушитель»)

10. 10

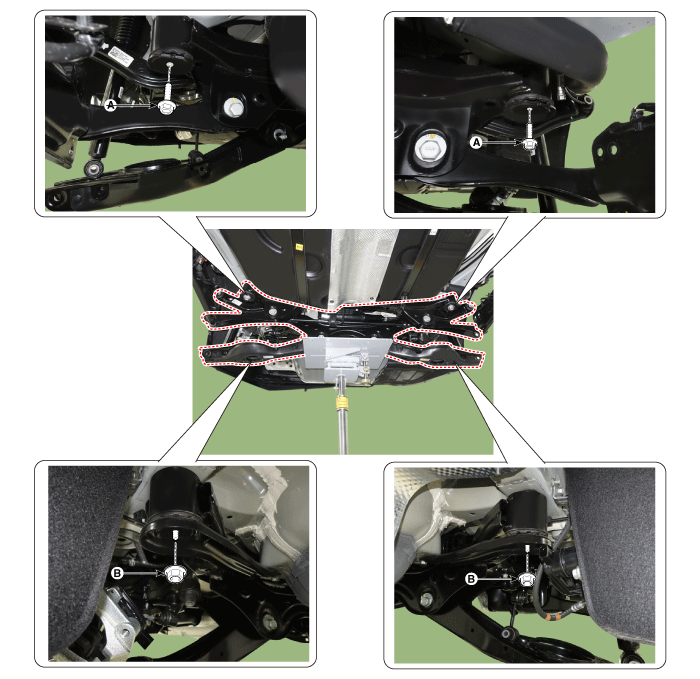

    Подоприте домкрат и ослабьте болты и гайки подрамника.

    Момент затяжки

    Болт (А): 176,5 - 196 Н·м б-фут)

    Гайка (B): 176,5–196 Н·м б-фут)



11. 11

    Ослабьте болты и снимите заднюю опору подрамника (А).

    Момент затяжки : 44,1–59 Н·м



12. 12

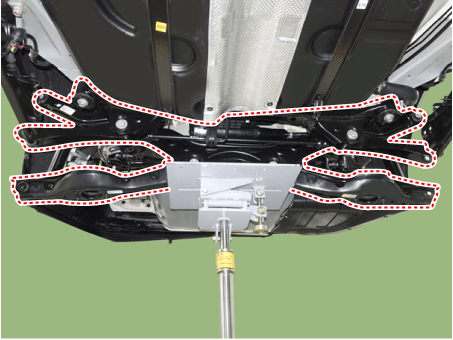

    Медленно опустите домкрат, чтобы снять задний подрамник.



13. 13

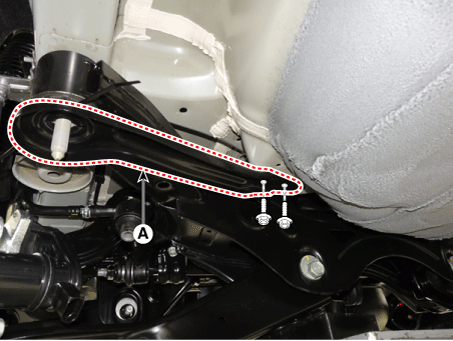

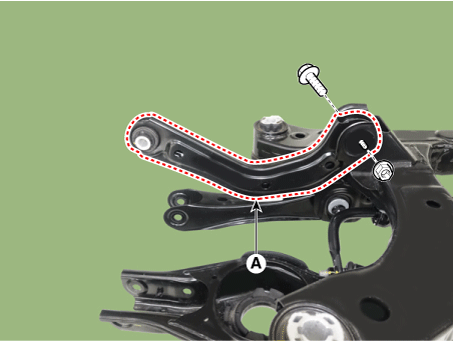

    Ослабьте болт и гайку и снимите задний верхний рычаг (А) с задней подрамник.

    Момент затяжки : 137,3–157 Н·м



14. 14

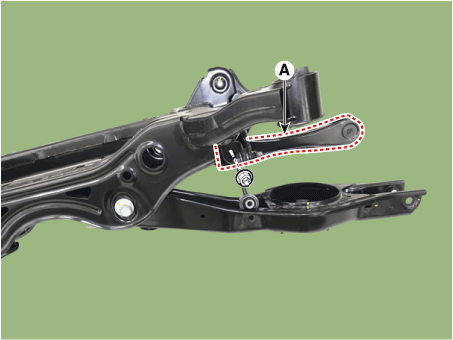

    Ослабьте болт и гайку и снимите задний вспомогательный рычаг (А) с задней подрамник.

    Момент затяжки : 107,8–118 Н·м



15. 15

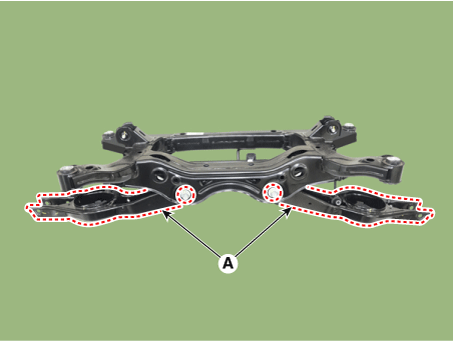

    Ослабьте болты и гайки и снимите задний нижний рычаг (А) с задний подрамник.

    Момент затяжки : 107,8–118 Н·м



16. 16

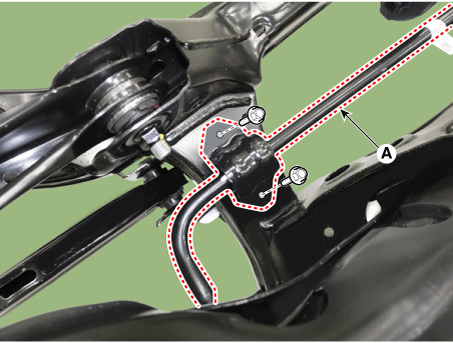

    Отверните болты крепления кронштейна стабилизатора и снимите задний стабилизатор поперечной устойчивости. (А).

    Момент затяжки : 44,1–54 Н·м



осмотр

1. 1

   Проверьте втулку на предмет износа и износа.

2. 2

   Проверьте наличие всех болтов и гаек.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   Проверьте выравнивание.

   (См. Система подвески — «Выравнивание»)
