Задний амортизатор

Компоненты и расположение компонентов

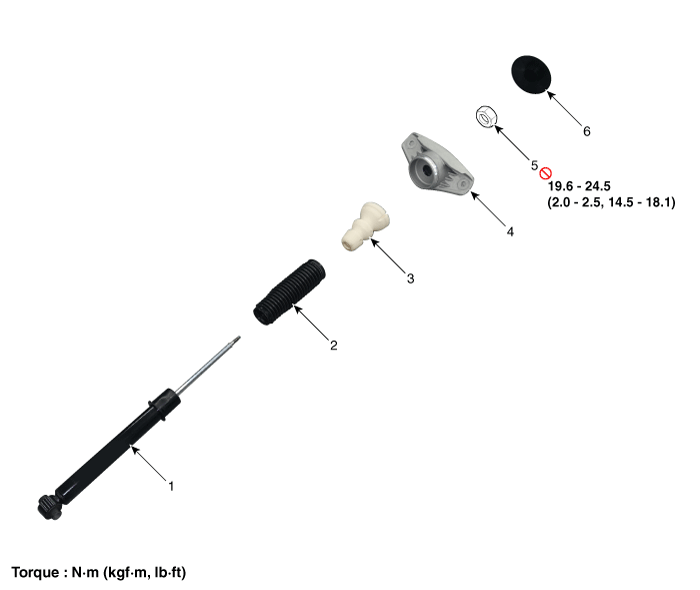

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите заднее колесо и шину.

   (См. Шины/Колеса — «Колесо»)

3. 3

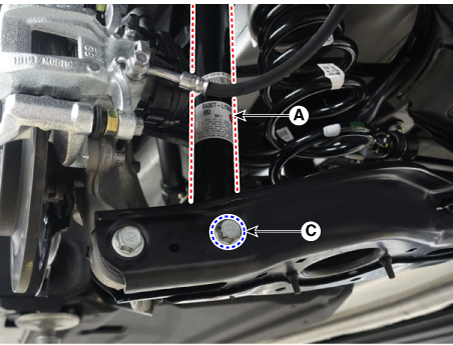

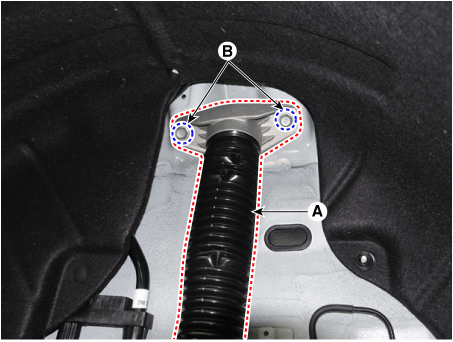

   Снимите задний амортизатор (А). после ослабления болтов.

   Момент затяжки:

   Болт (B): 49,0–64 Н·м

   Болт (C): 137,3–157 Н·м фунт-фут)





Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   Проверьте выравнивание.

   (См. Система подвески — «Выравнивание»)

Разборка

1. 1

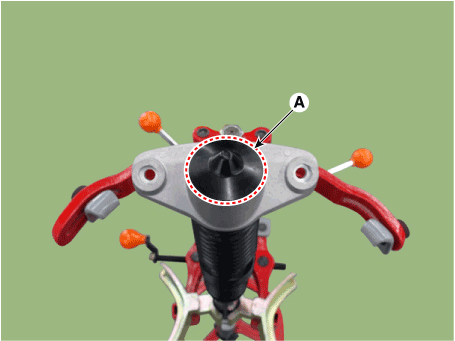

   Снимите крышку стопорной гайки (А).



2. 2

   Используя специальный инструмент (09546-S1100), установите самоконтрящуюся гайку.



3. 3

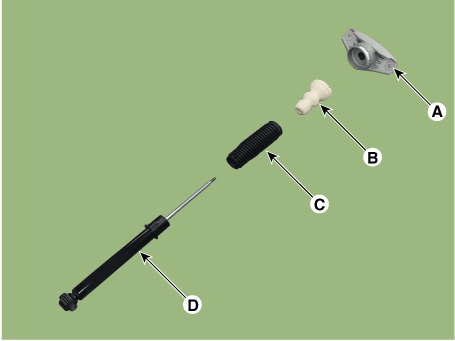

   Отделите узел кронштейна (A), резиновый бампер (B), пылезащитный чехол (C), амортизатор (D).



осмотр

1. 1

   Проверьте резиновые детали на наличие повреждений или износа.

2. 2

   Проверьте амортизатор на аномальное сопротивление или необычные звуки.



Утилизация

1. 1

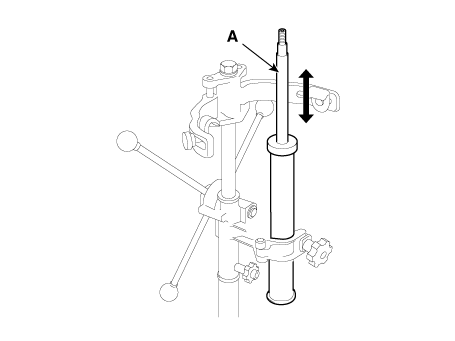

   Полностью вытяните шток амортизатора.

2. 2

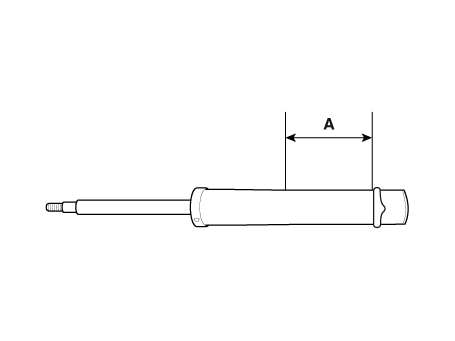

   Просверлите отверстие для удаления газа из баллона.



Сборка

1. 1

   Для повторной сборки выполните процедуру разборки в обратном порядке.

2. 2

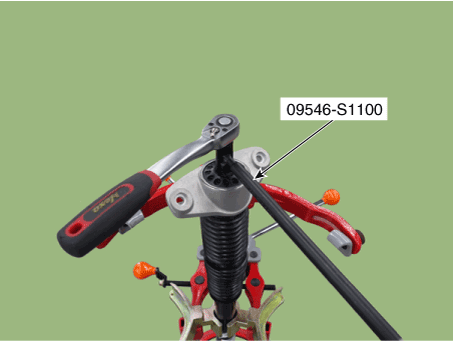

   С помощью SST (09546-S1100) установите стопорную гайку.

   Момент затяжки : 19,6–24 Н·м



3. 3

   Установите крышку стопорной гайки (А).
