Задний нижний рычаг

Процедуры ремонта

Удаление

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите заднее колесо и шину.

   (См. Шины/Колеса — «Колесо»)

3. 3

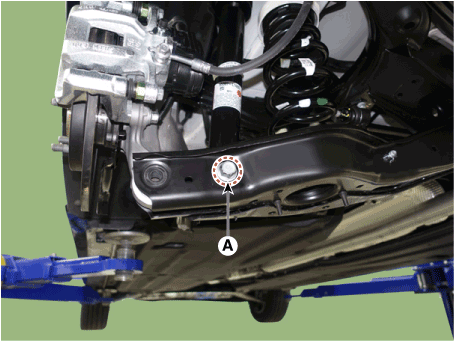

   Ослабьте болт и гайку (А), затем снимите задний нижний рычаг с задний мост.

   Момент затяжки : 137,3–157 Н·м



4. 4

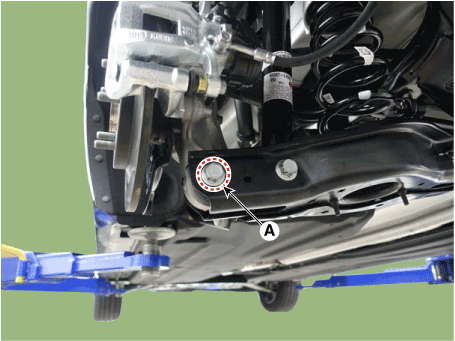

   Ослабьте болт и гайку (А) и снимите задний амортизатор с задний нижний рычаг.

   Момент затяжки : 137,3–157 Н·м



5. 5

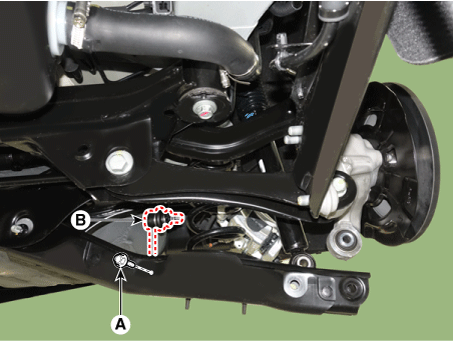

   Ослабьте болт и гайку (А), а затем отсоедините заднюю стойку стабилизатора. от заднего нижнего рычага.

   Момент затяжки : 58,8–69 Н·м



6. 6

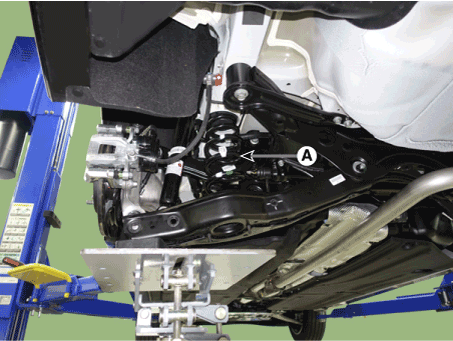

   Снимите заднюю винтовую пружину (А).



7. 7

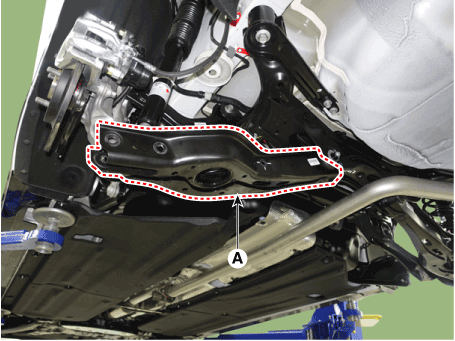

   Ослабьте болт и гайку и снимите задний нижний рычаг (А).

   Момент затяжки : 107,8–118 Н·м



осмотр

1. 1

   Проверьте втулку на предмет износа и износа.

2. 2

   Проверьте задний нижний рычаг на предмет деформации.

3. 3

   Проверьте цилиндрическую пружину и подушку пружины на износ и деформацию.

4. 4

   Проверьте наличие всех болтов и гаек.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   Проверьте выравнивание.

   (См. Система подвески — «Выравнивание»)
