Сборка обшивки крыши

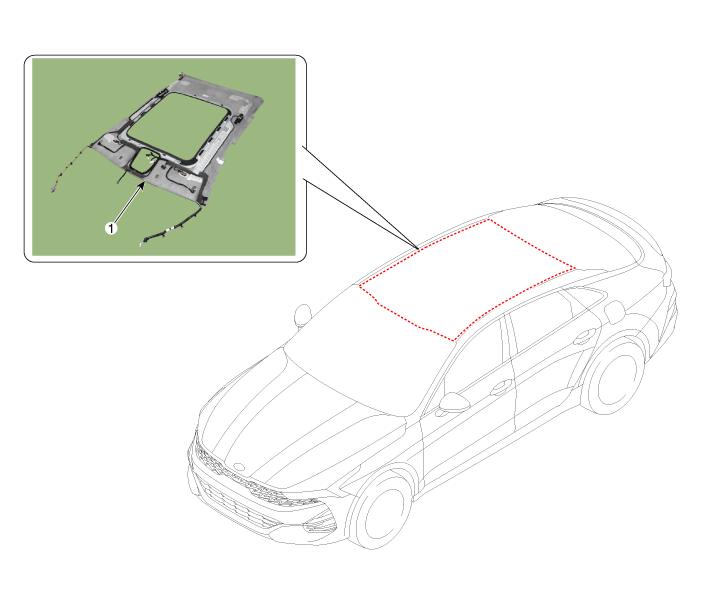

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите заднее сиденье.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

3. 3

   Снимите облицовку передней стойки.

   (Задняя часть внутренней отделки — «Облицовка передней стойки»)

4. 4

   Снимите верхнюю облицовку стойки поперечного колеса.

   (Задняя часть внутренней отделки — «Облицовка центральной стойки»)

5. 5

   Снимите облицовку задней стойки.

   (Задняя часть внутренней отделки — «Облицовка задней стойки»)

6. 6

   Снимите солнцезащитный козырек и фиксатор.

   (Задняя часть обшивки крыши — «Солнцезащитный козырек»)

7. 7

   Снимите вспомогательную ручку.

   (Задняя часть обшивки крыши — «Вспомогательная ручка»)

8. 8

   Снимите лампу верхней консоли.

   (Задняя электрическая система кузова — «Лампа на потолочной консоли»)

9. 9

   Снимите комнатную лампу.

   (Задняя электрическая система кузова — «Комнатная лампа»)

10. 10

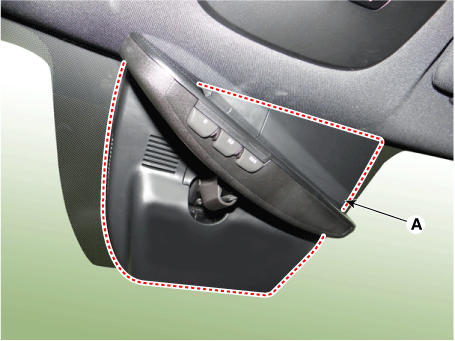

    Используя отвертку или съемник, снимите крышку внутреннего зеркала заднего вида. (А).



11. 11

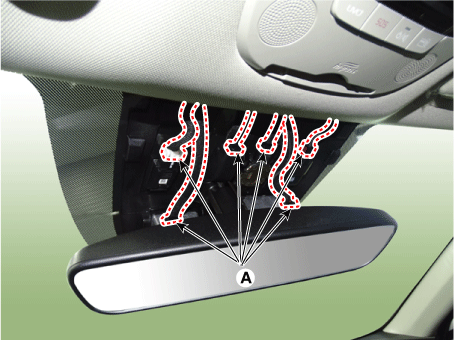

    Отсоедините разъемы (А).



12. 12

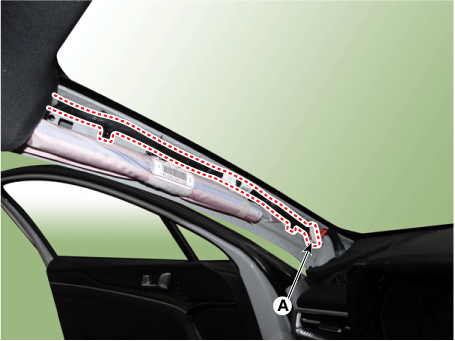

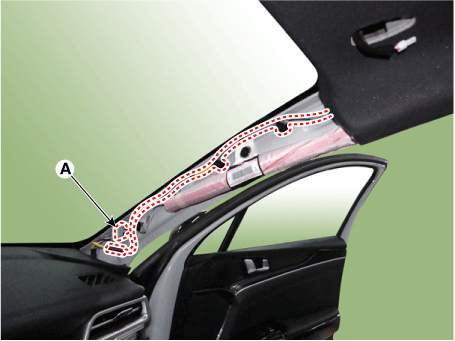

    Отсоедините главный разъем обивки крыши (А) и монтажные зажимы в передняя стойка.

    [левый]



    [Правый]



13. 13

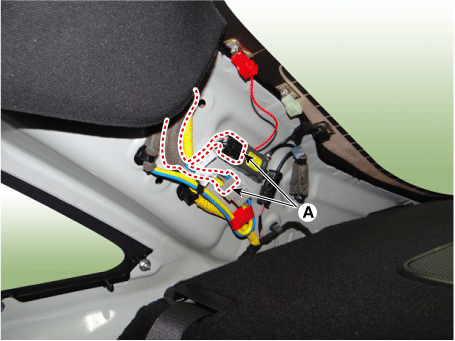

    Отсоедините разъемы (А) и монтажные зажимы в задней стойке.



14. 14

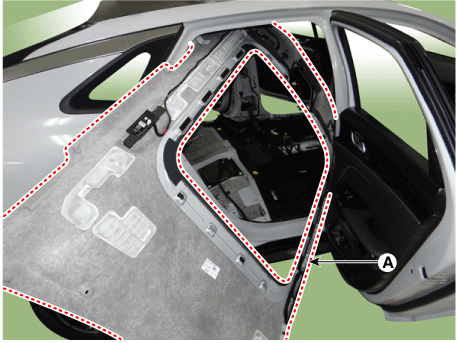

    Снимите зажим крепления обивки крыши и снимите обивку крыши в сборе. (А).



15. 15

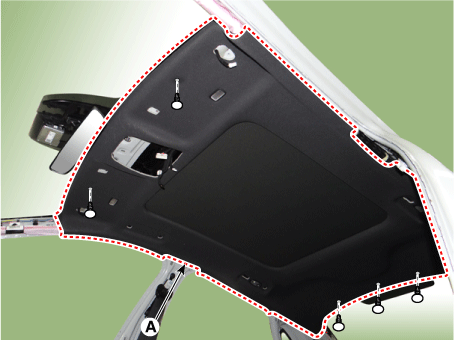

    Снимите обивку крыши в сборе (А) с панели кузова и перенесите из автомобиля через заднюю дверь.



16. 16

    Для установки выполните процедуру удаления в обратном порядке.
