осмотр

Проверьте колодки на чрезмерный износ, диски на биение и износ и суппорты на утечку жидкости.

Передний тормоз

Проверка толщины переднего тормозного диска

1.	Проверьте тормозные колодки на предмет износа и выцветания.

2.	Проверьте тормозной диск на наличие повреждений и трещин.

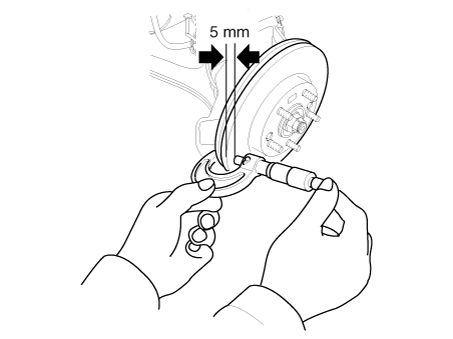

Удалять всю ржавчину и загрязнения с поверхности и измерьте диск толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

Толщина переднего тормозного диска

- Стандарт: 18,0 мм (0,7087 дюйма)

Предел обслуживания: 16,0 мм (0,6299 дюйма)

Отклонение: менее 0,005 мм (0,0002 дюйма)

4.	Если износ превышает допустимый, замените левый и правый диски и колодки автомобиля.

Проверка передних тормозных колодок

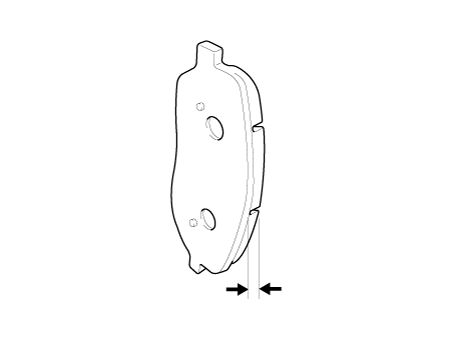

1.	Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения. - Стандарт: 9,0 мм (0,35 дюйма) Предел обслуживания: 2,0 мм (0,0787 дюйма)

2.	Убедитесь, что смазка нанесена на скользящие контактные точки. Проверьте на наличие металлических повреждений колодки и подложки.

Проверка биения переднего тормозного диска

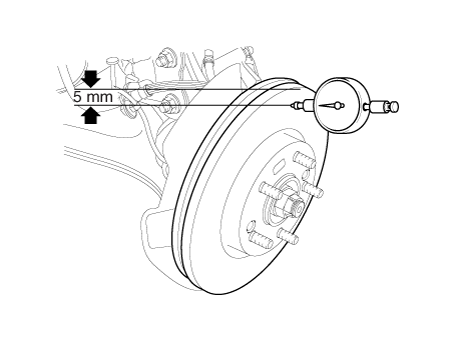

1.	Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозного диска и измерьте биение диска. Биение тормозного диска Ограничение: 0,04 мм (0,0016 дюйма) или менее (новый)

2.	Если биение тормозного диска превышает указанный предел, замените диск, а затем снова измерьте биение.

3.	Если биение не превышает указанного предела, установите тормоз диск, повернув его на 180°, а затем проверьте биение тормозного диска снова.

4.	Если биение невозможно устранить изменением положения тормозного диска, замените тормозной диск.

Задний тормоз

Проверка толщины заднего тормозного диска

1.	Проверьте тормозные колодки на предмет износа и выцветания.

2.	Проверьте тормозной диск на наличие повреждений и трещин.

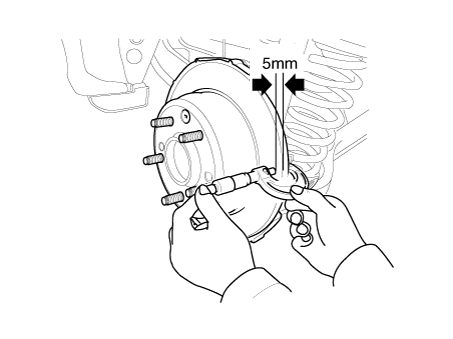

Удалите всю ржавчину и загрязнения с поверхности и измерьте толщина диска в 8 точках, не менее, на одинаковом расстоянии друг от друга (5 мм) от внешнего круга тормозного диска.

Толщина тормозного диска

-Стандарт: 10 мм (0,39 дюйма)

-Предел обслуживания: 8,4 мм (0,33 дюйма)

-Отклонение: менее 0,01 мм (0,0004 дюйма)

4.	Если износ превышает допустимый, замените левый и правый диски и колодки автомобиля.

Проверка задних тормозных колодок

1.	Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения. Толщина колодки -Стандартное значение: 10 мм (0,393 дюйма) -Предел обслуживания: 2,0 мм (0,0787 дюйма)

2.	Убедитесь, что смазка нанесена на скользящие контактные точки. Проверьте на наличие металлических повреждений колодки и подложки.

Проверка биения заднего тормозного диска

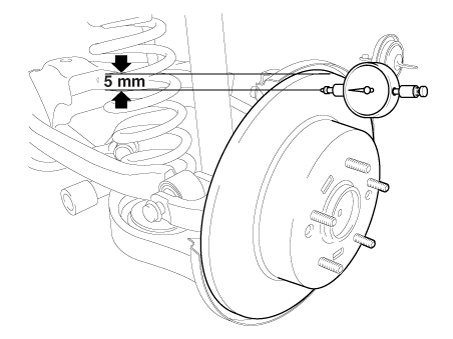

1.	Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозного диска и измерьте биение диска. Биение тормозного диска -Предел: 0,05 мм (0,002 дюйма) или менее (новый)

2.	Если биение тормозного диска превышает предельное значение, замените диск, а затем снова измерьте биение.

3.	Если биение превышает предельную спецификацию, установите тормозной диск повернув его на 180°, а затем снова проверьте биение тормозного диска.

4.	Если биение невозможно устранить изменением положения тормозного диска, замените тормозной диск.
