Дисковые тормоза и колодки

Процедуры ремонта

осмотр

Проверьте колодки на предмет чрезмерного износа, диски на биение и износ и суппорты на предмет износа. утечка жидкости.

Передний тормоз

Толщина переднего тормозного диска проверять

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

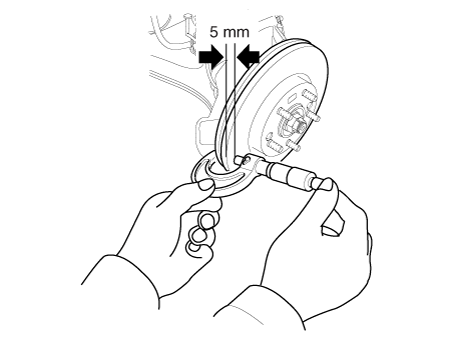

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщиной не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина переднего тормозного диска

   - Стандарт: 22 мм (0,8661 дюйма)

   Предел обслуживания: 20,4 мм (0,8031 дюйма)

   Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените левый и правый диски и колодки в сборе. транспортного средства.

Проверка передних тормозных колодок

1. 1

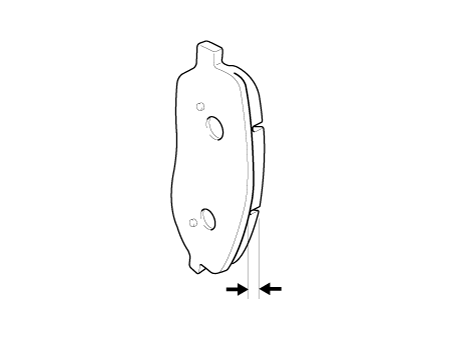

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   - Стандарт: 11 мм (0,43 дюйма)

   Предел обслуживания: 2,0 мм (0,0787 дюйма)

2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки. Проверить на металл повреждение колодки и подложки.



Биение переднего тормозного диска проверять

1. 1

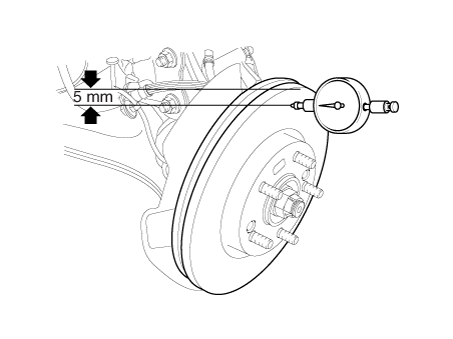

   Поместите циферблатный индикатор на расстоянии около 5 мм (0,2 дюйма) от внешней окружности. тормозного диска и измерьте биение диска.

   Биение тормозного диска

   Ограничение: 0,04 мм (0,0016 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает указанный предел, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает указанного предела, установите тормоз диск, повернув его на 180°, а затем снова проверьте биение тормозного диска.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Задний тормоз

Толщина заднего тормозного диска Проверять

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

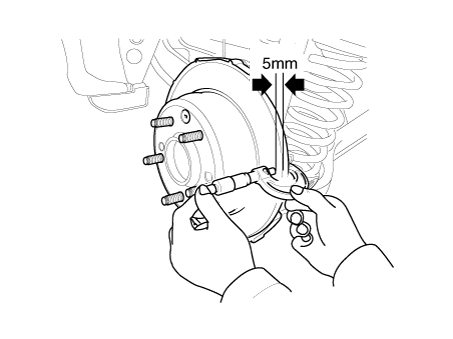

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина тормозного диска

   -Стандарт: 10 мм (0,39 дюйма)

   -Предел обслуживания: 8,4 мм (0,33 дюйма)

   -Отклонение: менее 0,01 мм (0,0004 дюйма)



4. 4

   Если износ превышает допустимый, замените левый и правый диски и колодки в сборе. транспортного средства.

Проверка задних тормозных колодок

1. 1

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   -Стандартное значение: 10 мм (0,393 дюйма)

   -Предел обслуживания: 2,0 мм (0,0787 дюйма)

2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки. Проверить на металл повреждение колодки и подложки.

Биение заднего тормозного диска Проверять

1. 1

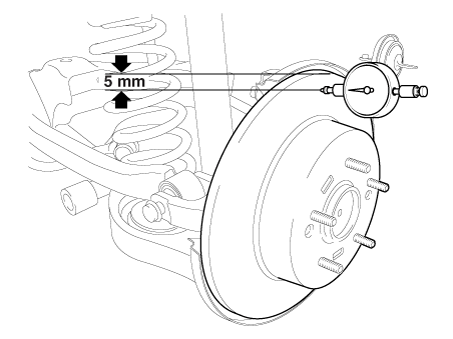

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска

   -Предел: 0,05 мм (0,002 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение превышает предельную спецификацию, установите тормозной диск повернув его на 180°, а затем снова проверьте биение тормозного диска.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Задний барабанный тормоз

1. 1

   Поднимите заднюю часть автомобиля и убедитесь, что она надежно закреплена.

2. 2

   Отпустите стояночный тормоз и снимите задний тормозной барабан.

3. 3

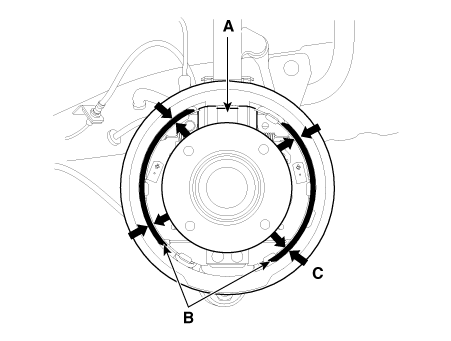

   Проверьте колесный цилиндр (А) на наличие утечек.



4. 4

   Проверьте тормозные колодки (В) на наличие трещин, остекления, износа и загрязнения.

5. 5

   Измерьте толщину тормозной накладки (C). толщина обуви.

   Толщина тормозных накладок

   Стандарт: 4,5 мм (0,177 дюйма)

   Предел обслуживания: 1,0 мм (0,039 дюйма)

6. 6

   Если толщина тормозной накладки меньше предельно допустимой, замените тормозные колодки в комплекте.

7. 7

   Проверьте подшипники в ступичном узле на плавность хода. Если это требует обслуживания, замените его.

8. 8

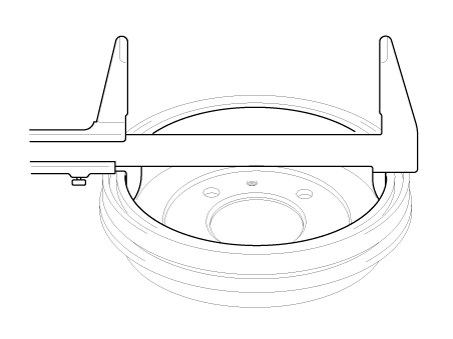

   Измерьте внутренний диаметр тормозного барабана штангенциркулем.

   Внутренний диаметр барабана

   Стандарт: 203,2 мм (8,0 дюйма)

   Предельный срок службы: 205,2 мм (8,079 дюйма)

   Округлость барабана

   Максимальный рабочий предел: 0,06 мм (0,00236 дюйма)



9. 9

   Если внутренний диаметр тормозного барабана превышает эксплуатационный предел, заменить тормозной барабан.

10. 10

    Проверьте тормозной барабан на наличие задиров, канавок и трещин.

11. 11

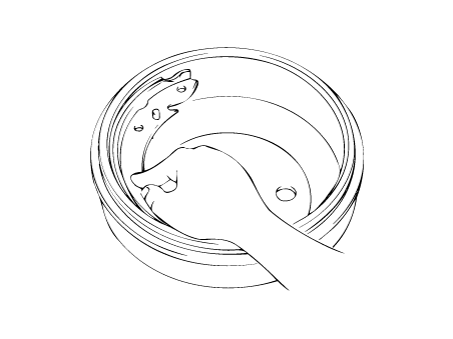

    Осмотрите тормозную колодку и барабан на предмет надлежащего контакта.



12. 12

    Осмотрите колесный цилиндр снаружи на наличие чрезмерного износа и повреждений.

13. 13

    Осмотрите опорную пластину на наличие износа или повреждений.
