Приводной ремень

Процедуры ремонта

осмотр

1. 1

   Проверьте ремень на техническое обслуживание и ненормальный износ клиновидной части. Заменять если необходимо.

2. 2

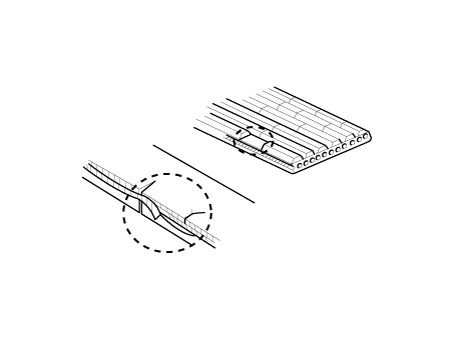

   Визуально проверьте ремень на наличие чрезмерного износа, потертых шнуров и т. д.

   При обнаружении дефекта замените приводной ремень.



Снятие и установка

1. 1

   Снимите крышку машинного отделения.

   (См. Механическая система двигателя — «Машинное отделение под крышкой»)

2. 2

   Снимите приводной ремень.

   [Каппа 1.0 Т-ГДИ]

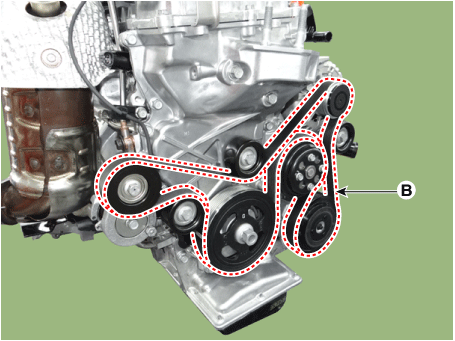

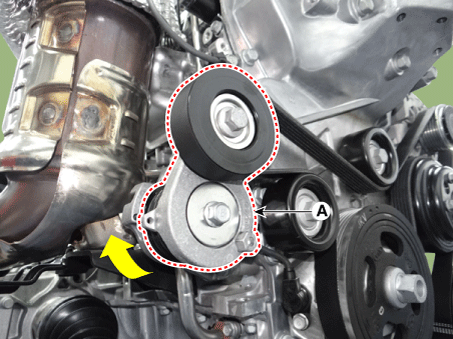

   1. Чтобы ослабить натяжение, поверните натяжитель приводного ремня (А) по часовой стрелке. затем снимите приводной ремень (В).





   [Каппа 1.2 МПа, 1,4 МПа]

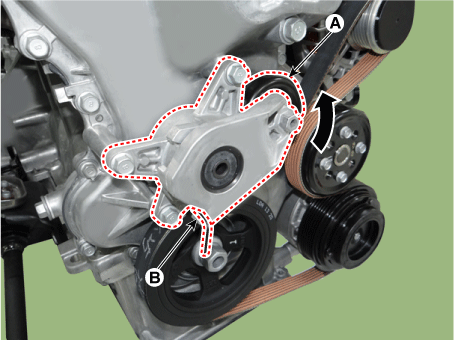

   1. С помощью гаечного ключа поверните ролик автоматического натяжителя (A) против часовой стрелки. затем вставьте стопорный штифт (B) в отверстие.

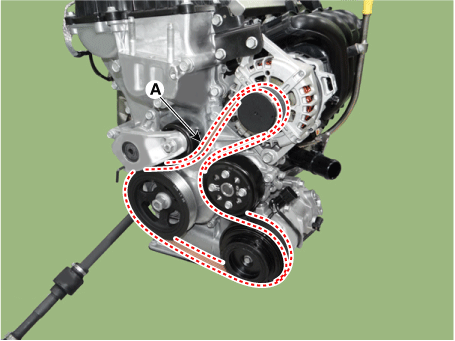

   2. Снимите приводной ремень (А).



   [У-2 1,4 тИЦ]

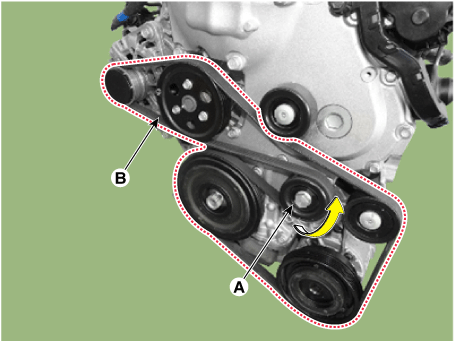

   1. С помощью шестигранного ключа поверните натяжитель (А) против часовой стрелки. и ослабить. Затем снимите приводной ремень (В).



3. 3

   Установите в порядке, обратном снятию.
