Электрохромное внутреннее зеркало заднего вида

Компоненты и расположение компонентов

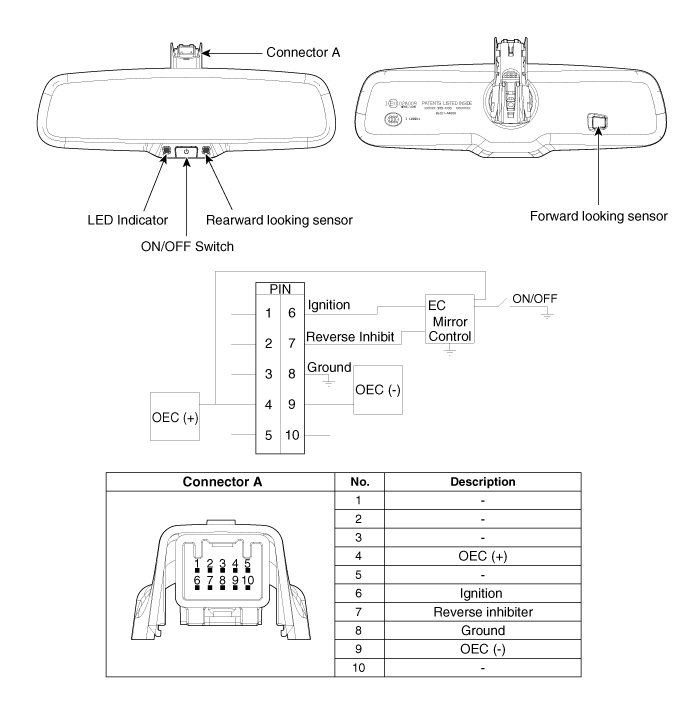

Компоненты

Описание и работа

Описание

ECM (электрохроматическое внутреннее зеркало заднего вида) автоматически тускнеет, чтобы защитить глаза водителя, когда он чувствует свет, отражающийся от автомобиля позади. Датчик в зеркале определяет яркость и свет фар автомобиля сзади отражается на зеркале, химический слой внутри зеркала реагирует на бликов и регулирует коэффициент отражения от 10 до 70%. При переключении на задний ход механизм, зеркало становится ярким независимо от окружения. ЕСМ получает сигналы напряжения, заземления и передачи заднего хода, а также использует два датчика для измерения интенсивности вопиющего.

1. 1

   Передний датчик определяет, является ли окружающее пространство достаточно темно, чтобы активировать функцию.

2. 2

   Датчик, обращенный назад, обнаруживает блики на зеркале. Если блик обнаруживается, датчик передает сигнал для затемнения зеркала.

3. 3

   ECM затемняется до уровня, определенного при взгляде назад. датчик. Когда блики перестают обнаруживаться, зеркало перестает функционировать.

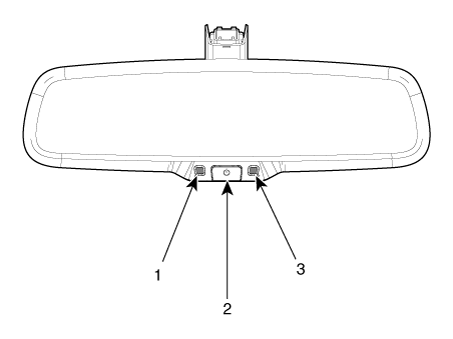

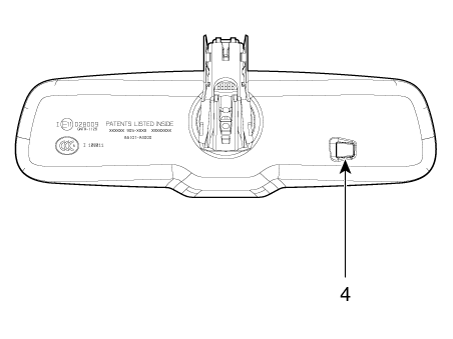

   (1. Светодиодный индикатор, 2. Переключатель ВКЛ/ВЫКЛ, 3. Датчик заднего обзора, 4. Вперед ищу датчик)





Функция автоматического затемнения

Чтобы защитить ваше зрение во время ночного вождения, ваше зеркало автоматически тусклый при обнаружении бликов от транспортных средств, едущих позади вас. автоматическое затемнение функцией можно управлять с помощью кнопки включения/выключения затемнения:

1. 1

   Нажатие и удержание кнопки управления функциями более 3, но менее чем через 6 секунд выключает функцию автоматического затемнения, что отображается зеленый светодиодный индикатор состояния гаснет.

2. 2

   Повторное нажатие и удержание кнопки управления функциями более 3 но менее чем за 6 секунд включается функция автоматического затемнения, что указано при включении зеленого светодиодного индикатора состояния.

Процедуры ремонта

осмотр

Проверьте это, выполнив описанную ниже процедуру, чтобы убедиться, что блок управления двигателем работает нормально.

1. 1

   Поверните ключ зажигания в положение «ON».

2. 2

   Закройте передний датчик.

3. 3

   Направьте свет на датчик, обращенный назад.

4. 4

   ЕСМ гаснет, как только датчик, обращенный назад, обнаруживает определенное уровень яркости.

5. 5

   При включении задней передачи ЕСМ не тускнеет.

   Направляя свет как на датчики, обращенные вперед, так и на датчики, обращенные назад, ЕСМ не должен тускнеть.

Удаление

1. 1

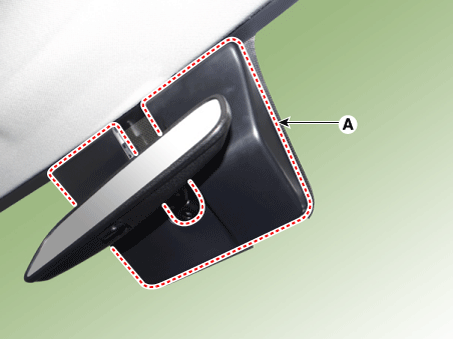

   Снимите крышку проводки зеркала (А).





2. 2

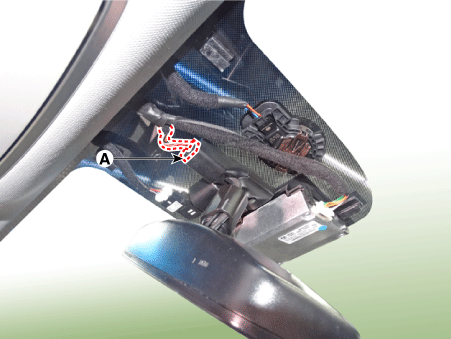

   Снимите разъем зеркала (А).



3. 3

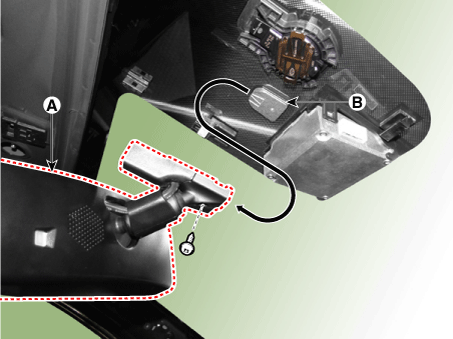

   Снимите зеркало (А), потянув зеркало вверх в направлении, указанном стрелкой. ниже.

Монтаж

1. 1

   При установке зеркала будьте осторожны, чтобы не повредить монтажный кронштейн.

2. 2

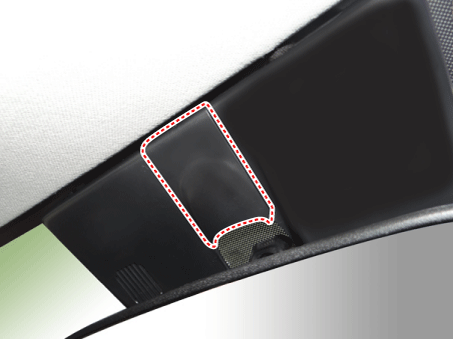

   Установите крышку проводки зеркала и крышку датчика дождя после повторного соединения. разъем и затяните винт.
