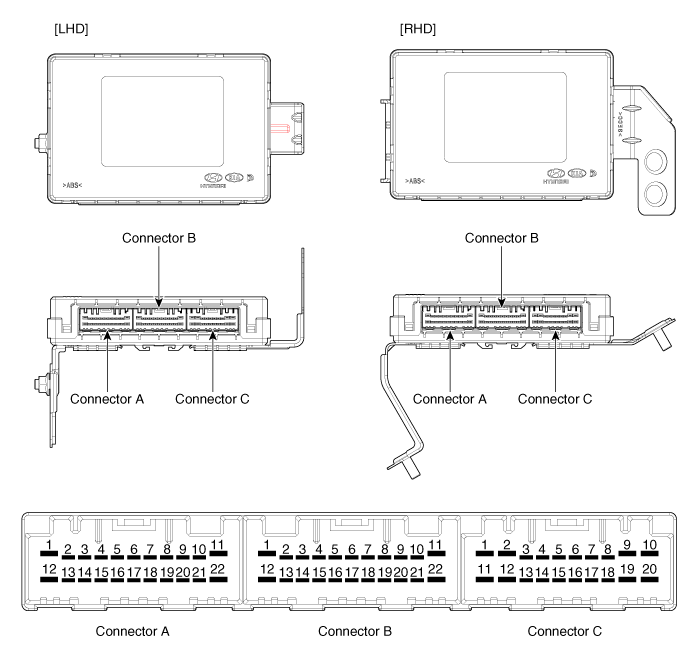

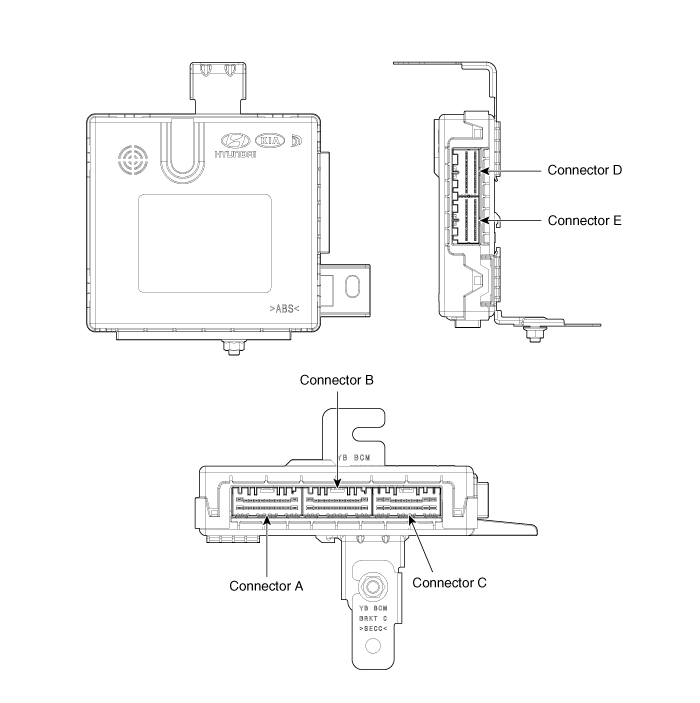

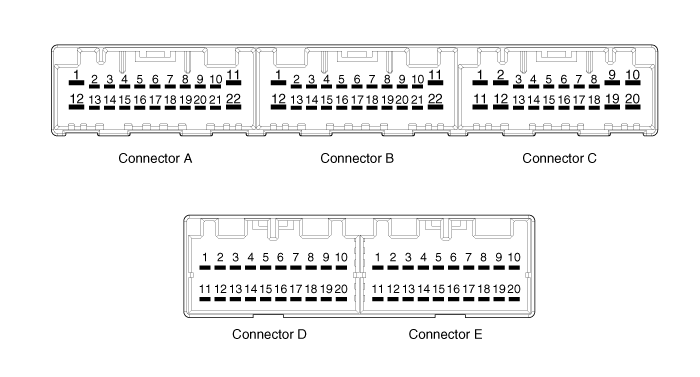

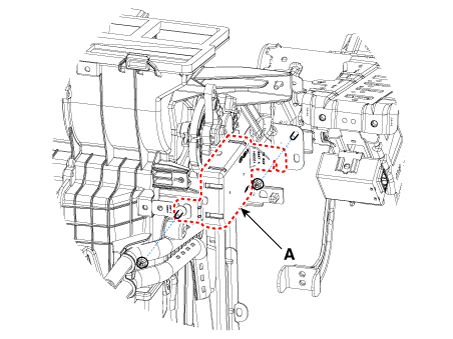

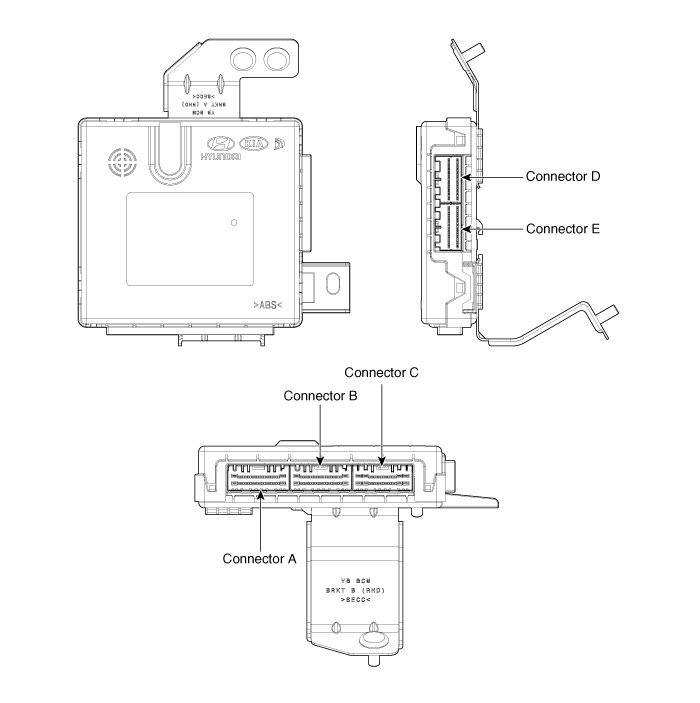

Kia Rio: электрическая система кузова/блок управления кузовным оборудованием (BCM)

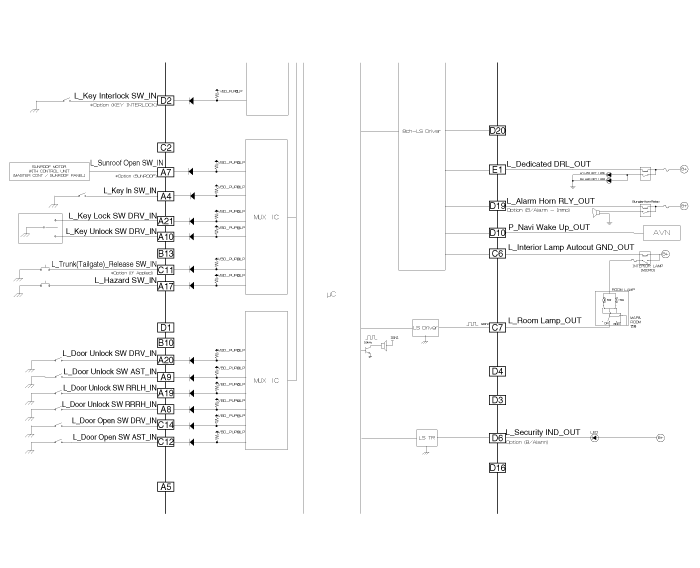

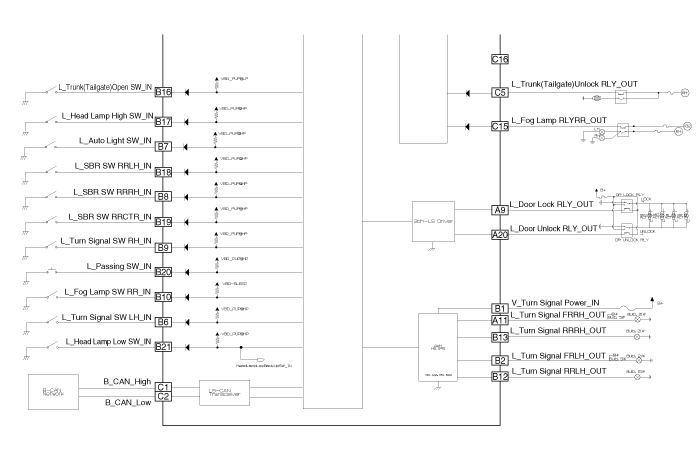

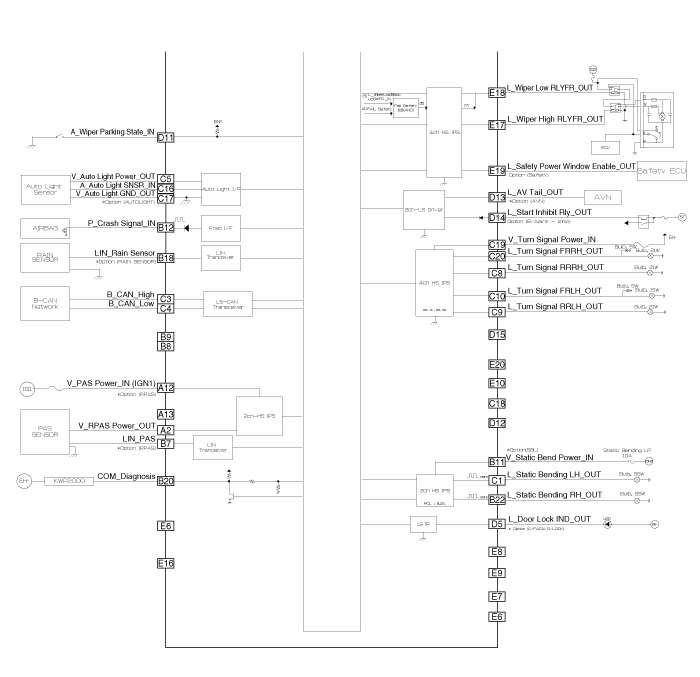

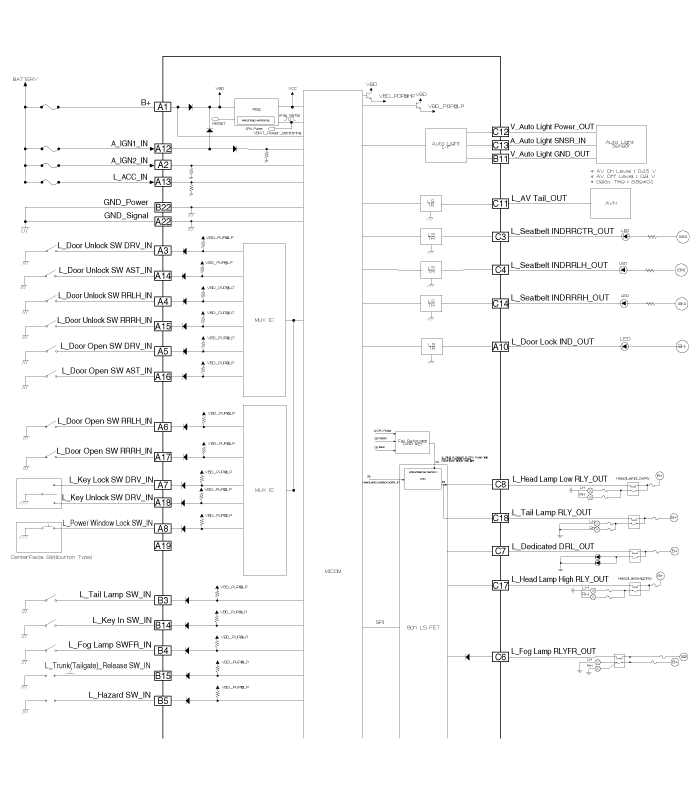

Если переключатель омывателя нажат на 0,06-0,2 секунды при в режиме автомобиля в IGN2 реле стеклоочистителя включается на 0,3±0,1 секунды после включения омывателя, а затем выключения реле стеклоочистителя 0,7±0,1 секундой позже.

Если выключатель омывателя нажат более 0,2 секунды при в режиме автомобиля в IGN2 реле стеклоочистителя включается на 0,3±0,1 секунды после включения омывателя, а затем выключается реле стеклоочистителя 2,5-3,8 секунд (стеклоочиститель срабатывает 2-3 раза) после выключения омывателя.

Если переключатель тумана стеклоочистителя нажат на 0,7 секунды при в режиме автомобиля в IGN2 реле стеклоочистителя включается, а затем выключается на 0,7 секунды позже.

Если переключатель тумана стеклоочистителя нажат более 0,7 секунды с режим автомобиля в IGN2, включается реле стеклоочистителей, а затем выключается через 0,7 секунды после выключения тумана стеклоочистителя.

Если переключатель дворников INT включен в режиме автомобиля в IGN2, INT стеклоочиститель работает с перерывами (10 -2,2 сек.) в зависимости от настройка громкости INT.

Если вы включите переключатель заднего омывателя, когда переключатель IGN2 находится в включается, стеклоочиститель включается через 0,3 секунды. Если вход переключателя длится от 0,2 до 0,6 секунды, мощность стеклоочистителя выключается через 0,7 секунды.

Если вы включите переключатель заднего стеклоочистителя, когда переключатель IGN2 находится в включено, реле заднего стеклоочистителя работает постоянно.

Если переключатель обогревателя включен в режиме автомобиля в генератор включен, реле обогревателя включено на 20 минут.

Если переключатель обогревателя нажат еще раз или если генератор режим выключается при включенном обогревателе, затем реле обогревателя выключен.

Если переключатель KEY INTER LOCK выключен в режиме автомобиля в IGN1 ON или ACC ON выход соленоида ключа включается и предотвращает удаление ключа.

Если выключатель тормоза включен, когда режим автомобиля находится в положении IGN1 ON и рычаг переключения передач в положении P, соленоид ATM включен, чтобы разблокировать рычаг переключения передач.

Реле открывания крышки багажника включается на 0,2±0,02 секунды, если TX принимается сигнал задней двери.

Если переключатель открывания двери багажного отделения включен, когда все двери разблокированы, реле открывания двери багажного отделения включается на 0,2 ± 0,02 секунды.

(Тем не менее, переключатель отпирания задней двери игнорируется в режиме ARMWAIT, ОХРАНА, ПОВТОРНАЯ ОХРАНА или ТРЕВОГА.)

Если переключатель открывания двери багажника в салоне включен, реле открывания двери багажного отделения включается на 0,2 ± 0,02 секунды.

(Тем не менее, реле открывания двери багажника НЕ ​​ВКЛЮЧЕНО на автомобиле. скорость превышает 5 км/ч (3,1 мили/ч), или если автомобиль находится в режиме ARMWAIT, ARM, ПЕРЕЗАГРУЗКА или режим ТРЕВОГИ.)

Реле Power wIndicatorow включается, когда режим автомобиля переключился на зажигание.

Когда режим автомобиля переключается на IGN ON → OFF, электрические стеклоподъемники реле включается на 30 секунд.

Если дверь открывается в течение 30 секунд, когда реле электрического стеклоподъемника включено период, реле электрического стеклоподъемника немедленно выключается.

Если дверь открыта и режим автомобиля включен, ЗАЖИГАНИЕ → OFF, реле электрического стеклоподъемника немедленно выключается.

Если ремень безопасности не пристегнут, индикатор загорается при первом ЗАЖИГАНИЕ ВКЛЮЧАЕТСЯ, затем выключается, когда ремень безопасности пристегнут.

Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, Индикатор мигает, и звуковой сигнал включается на 100 секунд.

Когда скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности, то ремень безопасности не пристегнут, индикатор мигает и звучит звуковой сигнал активируется на 100 секунд. (Ремидер)

Если ремень безопасности пристегнут или режим автомобиля переключен до ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ в течение 100 сек. срабатывает зуммер, индикатор мигает и зуммер выключен.

Если режим автомобиля переключен на IGN ON с непристегнутым ремнем безопасности, и скорость автомобиля превышает 20 км/ч при включенном индикаторе, индикатор мигает и звуковой сигнал активируется на 100 секунд.

Если на пассажирском сиденье никого нет, то система срабатывает как будто ремень безопасности пристегнут.

Если ремень безопасности не пристегнут, индикатор загорается при первом ЗАЖИГАНИЕ ВКЛЮЧАЕТСЯ, затем выключается, когда ремень безопасности пристегнут.

Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, Индикатор мигает, и звуковой сигнал включается на 100 секунд.

Когда скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности, то ремень безопасности не пристегнут, индикатор мигает и звучит звуковой сигнал активируется на 100 секунд. (Ремидер)

Если ремень безопасности пристегнут или режим автомобиля переключен до ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ в течение 100 сек. срабатывает зуммер, индикатор мигает и зуммер выключен.

Если режим автомобиля переключен на IGN ON с непристегнутым ремнем безопасности, и скорость автомобиля превышает 20 км/ч при включенном индикаторе, индикатор мигает и звуковой сигнал активируется на 100 секунд.

Если ремень безопасности не пристегнут, индикатор включается на 35 секунд. при первом включении зажигания, затем выключается при пристегнутом ремне безопасности.

Если скорость автомобиля превышает 20 км/ч с непристегнутым ремнем безопасности, Индикатор мигает, и звуковой сигнал включается на 35 секунд.

Если скорость автомобиля превышает 20 км/ч с пристегнутым ремнем безопасности, то ремень безопасности не пристегнут, индикатор мигает и звучит звуковой сигнал активируется на 35 секунд. (Ремидер)

Если ремень безопасности пристегнут или режим автомобиля переключен до ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ в течение 35 сек. срабатывает зуммер, индикатор мигает и зуммер выключен.

Если режим автомобиля переключен на IGN ON с непристегнутым ремнем безопасности, и скорость автомобиля превышает 20 км/ч при включенном индикаторе, индикатор мигает и звуковой сигнал включается на 35 секунд.

Если дверь водителя открыта с помощью KEY IN, зуммер постоянно активируется с интервалом в 1 секунду.

Зуммер выключается, если KEY OUT или дверь закрыта во время включается звуковой сигнал.

Если скорость автомобиля превышает 5 км/ч (3,1 мили/ч), когда автомобиль режим IGN1 и стояночный тормоз включен, звучит зуммер пока стояночный тормоз не будет отпущен.

(Зуммер активируется через 0,6 секунды после включения и через 0,4 секунды после выключения через 1 секунду. интервал до отпускания стояночного тормоза.)

Если дверь открывается в режиме автомобиля с выключенным зажиганием, комната лампа включена. Если дверь закрыта, комнатная лампа остается ВКЛЮЧЕН на 30 секунд, затем выключен. (диммер 2±0,2 сек.)

Если дверь остается открытой, лампа в салоне остается включенной. на 20 минут, затем выключился. (диммер 2±0,2 сек.)

Подсветка ключа Лампа включается, если дверь открыта во время режим автомобиля в IGN1 выключается, а лампа подсветки ключа выключается через 30 секунд после закрытия двери.

Если режим автомобиля переключен на IGN1 ON при подсветке ключа лампа горит, то лампа сразу выключается.

Если режим автомобиля переключен на ARMWAIT при подсветке ключа лампа горит, то лампа сразу выключается.

Если хвостовой переключатель выключен → включен, хвостовое реле включается. НА.

Если хвостовой переключатель выключен, то хвостовое реле выключено.

Если переключатель KEY IN выключен, а задний переключатель включен, а дверь водителя ОТКРЫТА, когда при включенном переключателе KEY IN и включенном хвостовом переключателе хвостовое реле выключено. (Автоматическое отключение)

Если переключатель KEY IN включен после автоматического выключения, то хвостовое реле включен. Хвостовое реле не включается, даже если водитель боковая дверь открыта → закрыта.

Если режим автомобиля переключается с IGN1 на IGN1 OFF, а лампа haed включается выключателем лампы haed или автоподсветкой, затем лампа haed остается включенной.

Лампа Haed выключается в случае любого из следующих условий.

① Через 15 секунд после того, как дверь со стороны водителя открыта → закрыта.

② Лампа Haed или автоподсветка не включены.

③ Если дверь со стороны водителя остается открытой более 5 минут.

④ Через 20 минут после переключения режима автомобиля с IGN1 ON на ЗАЖИГАНИЕ ВЫКЛЮЧЕНО.

⑤ Если сигнал блокировки TX получен 2 раза, когда H/Lamp включен.

Если включен ближний свет фар при включенном переключателе ближнего света или функции автоматического освещения, а переключатель дальнего света включен (самовозврат), то включается дальний свет фар.

Дальний свет фар можно выключить только переключателем ближнего света.

Фары дальнего света включаются только при повороте переключателя ближнего света ON и режим автомобиля находится в IGN2 ON.

Переключатель используется для выключения, когда дальний свет фар включен.

Если передние противотуманные фары включены при включенном заднем фонаре, то включается передняя противотуманная фара.

Если передние противотуманные фары выключены при включенных передних противотуманных фарах, затем лампа гаснет.

Если фары ближнего света включены, когда включены передние противотуманные фары, то включается передняя противотуманная фара.

Если передние противотуманные фары выключены при включенных передних противотуманных фарах, затем лампа гаснет.

Задняя противотуманная фара включается, если нажат переключатель задних противотуманных фар когда автомобиль находится в режиме IGN1 ON и переключатель передних противотуманных фар включен.

Задняя противотуманная фара выключается, если переключатель задних противотуманных фар нажимается при включенной лампе.

Задний противотуманный фонарь выключается, если IGN1 или задний фонарь Реле выключено, когда лампа горит.

Задний противотуманный фонарь выключается, если оба реле ближнего света фар и переключатель передних противотуманных фар выключены, когда лампа включена.

Если датчик автоматического освещения определяет состояние включения света, то свет включается через 2,5 секунды.

Если датчик обнаруживает состояние выключенного света, то свет гаснет. выключился через 2,5 секунды.

Если датчик обнаруживает включенный задний фонарь, то только задний фонарь включен. Если датчик определяет состояние включения фар, затем включаются задний фонарь и фара.

В случае включения фары, как задний фонарь, так и фара лампы включаются независимо от состояния включения/выключения хвостового переключателя.

Если режим автомобиля переключен на KEY OFF, все двери закрыты. и заблокирован, когда задний фонарь включен (переключатель фар или Переключатель AUTO + ночное время), затем активируется разблокировка RKE, хвост лампа включается на 15 секунд.

Левая/правая лампа статического изгиба (SBL) включается соответственно по углу рулевого колеса при включенных фарах.

Если рычаг переключения передач находится в положении R, то лампа напротив угол поворота колеса включен.

В случае бытовых моделей лампа не включается, если скорость автомобиля ниже 3 км/ч или когда рычаг переключения передач находится в положении R.

Лампа DRL загорается при запуске двигателя.

Лампа ДХО выключается, если фара ближнего света или передняя противотуманная фара включенный.

Подача сигнала выключателя левого указателя поворота включает лампа левого поворота, когда режим автомобиля находится в IGN2 ON.

Аварийная лампа включается при включении аварийного выключателя.

Если рычаг переключения передач переведен в положение R, когда автомобиль в режиме IGN1 ON, затем через 0,5 секунды включается зуммер.

Уровень предупреждения отображается в кластере и активируется зуммер соответствует состоянию предупреждения.

Если сигнал блокировки TX получен при снятом переключателе KEY IN из индикатор цилиндра и все двери закрыты, затем все двери запираются сигнал выводится, и когда все выключатели блокировки дверей заблокированы, затем аварийная лампа включается 1 раз, и автомобиль переходит в режим охраны по истечении времени ARMWAIT (30 сек.).

Если сигнал блокировки TX получен, когда какая-либо из дверей, капот, или багажник открыт, то выдается только сигнал блокировки. Опасность лампа не горит и автомобиль не входит в режим охраны.

Если какая-либо из дверей не открыта или KEY IN не обнаружен в течение Через 30 секунд после получения сигнала разблокировки TX автомобиль возвращается в режим ОХРАНЫ.

Если обнаружено состояние срабатывания сигнализации, то блокировка запуска включается, чтобы предотвратить запуск двигателя, и активируется аварийная сигнализация.

Если получен сигнал переключателя TX UNLOCK/LOCK, сигнал разблокировки/блокировки выводится на 0,5 секунды, а START INHIBIT выключается.

Если переключатель KEY IN включен, а переключатель IGN1 включен, а переключатель IGN2 включен и генератор включен в течение 30 секунд, то блокировка запуска отключается, а режим автомобиля переключается на DISARM.

Если батарея отключается во время срабатывания сигнализации, а потом снова подключил, то и будильник снова активируется.

Если аккумуляторная батарея отключена, когда автомобиль находится в режиме ARM, а затем повторно подключен, автомобиль поддерживает режим ARM.

Если переключатель запирания/отпирания KEY двери водителя/пассажира повернут ВКЛ в течение 3 секунд, затем выдается сигнал блокировки/разблокировки всех дверей. на 0,5 секунды.

Если получен сигнал блокировки/разблокировки TX, все двери запираются/отпираются. сигнал выводится в течение 0,5 секунды.

Если переключатель блокировки двери водителя (электрический стеклоподъемник) находится в положении блокировки/разблокировки, то все сигналы блокировки/разблокировки дверей выводятся в течение 0,5 секунды.

Если режим автомобиля находится в состоянии IGN1 ON и генератор включен, а автомобиль скорость превышает 15 км/ч (9,3 мили/ч), все двери запираются в течение 1,5 секунд.

(Однако, если все двери уже заперты или если все двери неисправность, то все функции дверного замка не выполняются.)

Если какая-либо из дверей разблокирована после запирания с помощью вышеуказанного условия, затем команда блокировки выполняется 3 раза. (с интервалом 1 сек.). разблокирован дверь, запертая во время 3 попыток, игнорируется.

Функция автоматической блокировки дверей не включается в случае разблокировки при столкновении состояние.

Если KEY OFF после KEY IN, то выполняется отпирание всех дверей.

(Однако, если все двери уже разблокированы, то разблокировка команда не выполняется.)

Если КЛЮЧ ЗАЖИГАНИЯ ВКЛЮЧЕН, переключатель двери водителя разомкнут и состояние двери водителя разблокировано становится заблокированным, отпирание всех дверей выполняется в течение 1 секунды после 0,5 вторая задержка.

КЛЮЧ ЗАЖИГАНИЯ ВКЛЮЧЕН, переключатель вспомогательной двери открыт и состояние разблокировки вспомогательной двери становится заблокированным, отпирание всех дверей выполняется в течение 1 секунды после 0,5 вторая задержка.

Если выключатель двери водителя замкнут в течение 0,5 секунды от водителя переключение состояния разблокировки дверей UNLOCK → LOCK, когда автомобиль в режиме IGN KEY ON отпирание всех дверей выполняется только 1 раз за 1 секунда.

Если условие разблокировки выполняется, то разблокировка выполняется даже если условие не поддерживается в течение 0,5 секунды.

Эта функция не активируется, если скорость автомобиля превышает 3 км/ч (1,86 мили/ч).

Если от SMK получен сигнал KEY Reminder, то все двери отпираются. команда выводится в течение 1 секунды.

Если дверь остается запертой, даже если выдается команда отпирания в течение 1 секунды, как указано выше, затем предпринимается попытка разблокировки до 3 раза (исключая 1-й выход) (интервал 1 с: 0,5 с вкл./выкл.)

Разблокировка выполняется каждый раз, когда подается сигнал ACU при IGN. переключатель включен. Вывод разблокировки продолжается в течение установленного времени даже если режим автомобиля переключен с IGN KEY ON на OFF.

Если переключатель блокировки водительской/ассистирующей/задней двери переведен в положение отпирания для блокировки после выполнения разблокировки, затем выполняется команда разблокировки снова на 5 секунд.

Функция автоматической блокировки дверей не включается в случае разблокировки при столкновении. состояние.

Складывание/раскладывание включается, когда активирован переключатель складывания/раскладывания.

Если активирован автоматический переключатель, то автоматически включается складывание/раскладывание. в случае любого из нижеперечисленных условий.

Если RKE заблокировать/разблокировать.

Если пассивная блокировка/разблокировка.

Если обнаружен сигнал приближения/удаления смарт-ключа.

Если значение датчика автоматического освещения ниже условия включения заднего фонаря (0,4 В) в режиме ACC ON выход заднего фонаря AV включается после 1 секунда.

Если значение датчика автоматического освещения выше, чем задний фонарь ВЫКЛ (0,85 В) состоянии, когда задний фонарь AV включен, выход заднего фонаря AV выключается через 1 секунду.

Самодиагностика: проверка неисправности и кодового номера (DTC)

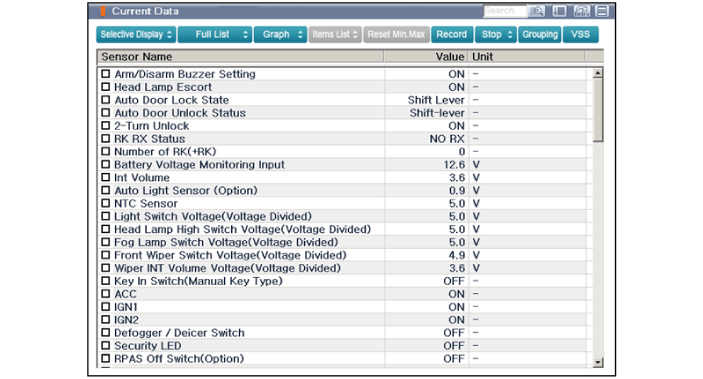

Текущие данные: проверка состояния входных/выходных данных системы.

Проверка срабатывания: Проверка состояния работы системы

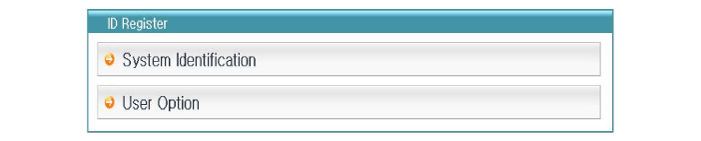

Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки
