Kia Rio: электросистема кузова/бесключевой доступ и охранная сигнализация

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Бесключевой доступ и охранная сигнализация

Технические характеристики

Спецификация

Элемент	Спецификация
Источник питания	3 В
Рабочая Температура	-22 - 176°F (-30 - 80°C)
РЧ модуляция	ФСК
НЧ модуляция	ПРОСИТЬ
РЧ частота	433,92 МГц
Номер кнопки	3
Функция	Замок
	Разблокировка двери
	Разблокировка багажника

Компоненты и расположение компонентов

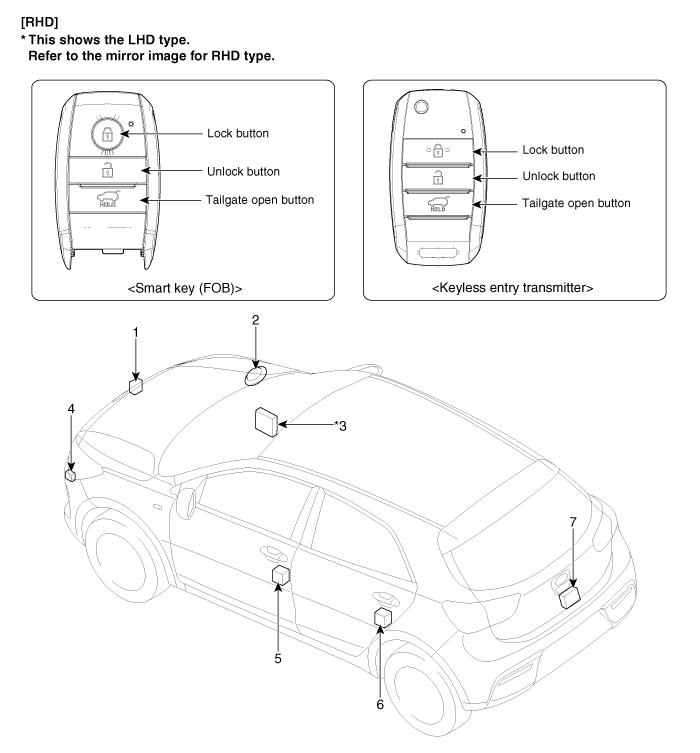

Расположение компонента

1. Выключатель капота
2. Грабительский рог
3. Блок управления кузовом (BCM)
4. Звуковой сигнал блокировки/разблокировки двери

5. Привод и переключатель передней двери
6. Привод и выключатель задней двери
7. Привод и переключатель задней двери

Описание и работа

Описание

Состояние охранной сигнализации [Состояние Б/А]

Б/А государство

Описание

СНЯТЬ С ОХРАНЫ

1)	Это состояние, когда режим «ОХРАНА» выключен.

2)	Если открыты все двери или капот и задняя дверь, звуковой сигнал тревоги не подается.

3)	Индикатор безопасности продолжает мигать при выключенном зажигании, пока горит в ACC ON.

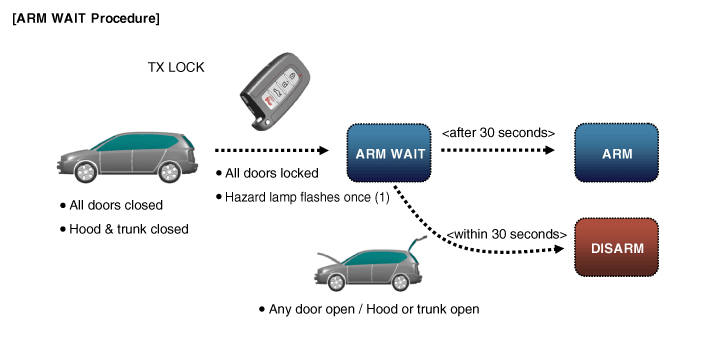

ПОДГОТОВКА

Если BCM получает сигналы блокировки от пульта дистанционного управления или пассивного замок (спецификация смарт-ключа) или замок двери сиденья водителя с ключом если условия для "ARM WAIT" выполнены, BCM ожидает 30 секунд после вывода сигнала «Закрыто все двери» перед входом Режим "ОХРАНА ОЖИДАНИЯ".

2)	В течение 30 секунд режима "ОЖИДАНИЕ ОХРАНЫ" звуковой сигнал тревоги не звучит и Режим «ARM» отключается, даже если происходит взлом.

3)	Ни при каких условиях нельзя напрямую войти в "АРМ" режиме без перехода в режим "ARM WAIT".

4)	Индикатор безопасности остается включенным в течение 30 секунд режима "ОЖИДАНИЕ ПОСТАНОВКИ".

※ Примечание: для автомобиля, оснащенного системой Smart Key, применяется тот же процесс. к функции пассивного запирания дверей.

Б/А государство

Описание

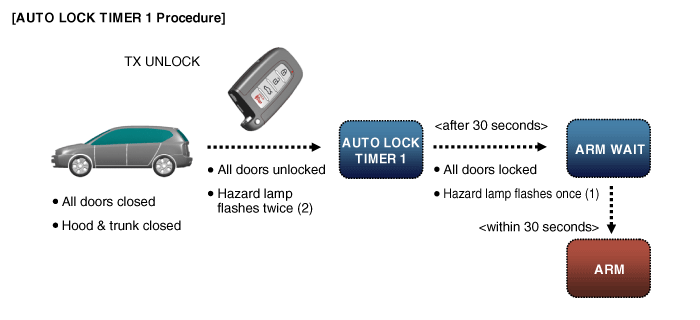

ТАЙМЕР АВТОБЛОКИРОВКИ 1

1)	Это аналогичная функция RELOCK (автоматическая система блокировки). через 30 секунд).

2)	Если кнопка UNLOCK на пульте дистанционного управления нажата с "ARM WAIT" условия выполнены, или в режиме "ОХРАНА" все двери разблокированы и затем запускается таймер, установленный на 30 секунд.

3)	По истечении 30 секунд BCM автоматически выводит все замки дверей. сигнал и переходит в режим "ARM WAIT".

4)	По истечении ТАЙМЕРА АВТОБЛОКИРОВКИ 1 (30 секунд) BCM автоматически переходит в режим «ARM» через режим «ARM WAIT» (30 секунд).

5)	В случае, если водитель по ошибке нажмет кнопку UNLOCK, это функция безопасности позволяет автомобилю перейти в режим «ARM» через 60 секунд.

6)	Индикатор безопасности продолжает мигать в течение ТАЙМЕРА АВТОБЛОКИРОВКИ1 процесс.

Б/А государство

Описание

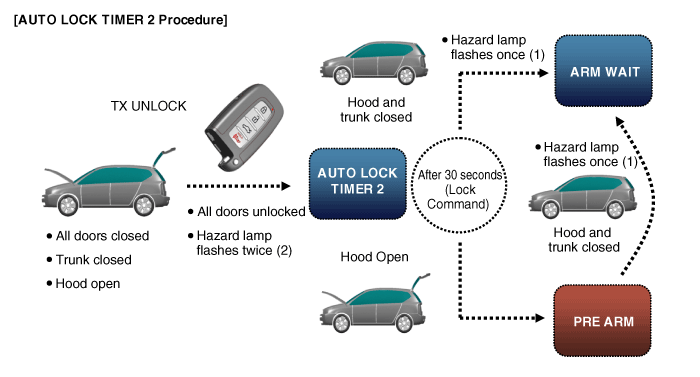

ТАЙМЕР АВТОБЛОКИРОВКИ 2

1)	Это имеет ту же цель, что и ТАЙМЕР АВТОБЛОКИРОВКИ 1, но операция условия разные.

2)	Эта функция работает, если кнопка UNLOCK на пульте дистанционного управления нажимается, когда все двери закрыты, кроме капота или багажника. После Через 30 секунд автомобиль автоматически переходит в режим блокировки дверей.

3)	Но по истечению 30 секунд невозможно перейти в "ARM WAIT" режим, потому что капот или задняя дверь открыты (режим «PRE ARM» сохраняется).

4)	Как только капот или задняя дверь закрываются, автомобиль автоматически переходит в режим «ARM» через «ARM WAIT».

5)	Во время ТАЙМЕРА АВТОБЛОКИРОВКИ 2 индикатор безопасности продолжает мигать.

Б/А государство

Описание

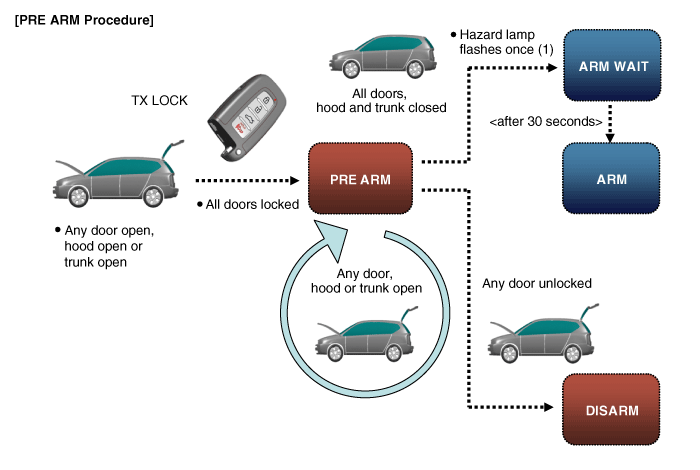

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

1-1. Это состояние непосредственно перед входом в режим «ARM» после AUTO LOCK. Таймер 2 завершен, и все двери закрыты.
1-2. Если водитель закрывает капот или заднюю дверь, аварийная сигнализация мигает один раз а затем автомобиль автоматически переходит в режим «ОХРАНА» через режим «ОХРАНА ОЖИДАНИЯ».
2-1. Если кнопка LOCK нажата, когда хотя бы одна из дверей, капот и дверь багажника открыта, включается режим "ПРЕДВАРИТЕЛЬНАЯ ОХРАНА".
2-2. Поскольку выдается сигнал блокировки всех дверей, но условия для «ARM WAIT» не удовлетворены, автомобиль остается в режиме ожидания и входит в Постановка на охрану через режим ОЖИДАНИЕ ПОСТАНОВКИ, как только открытая дверь будет закрыта.
2-3. В случае обнаружения вторжения в режиме ПРЕДОХРАН. Режим СНЯТИЯ.
2-4. Индикатор безопасности продолжает мигать в режиме PRE ARM.

Б/А государство

Описание

RE ARM

1)	В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в транспортное средство, мигает и звуковой сигнал снова активируются, и состояние меняется на ТРЕВОГА режим.

2)	Состояние охранной сигнализации переходит в режим RE ARM после таймера 27 секунды завершена.

3)	Индикатор безопасности продолжает мигать.

Б/А государство

Описание

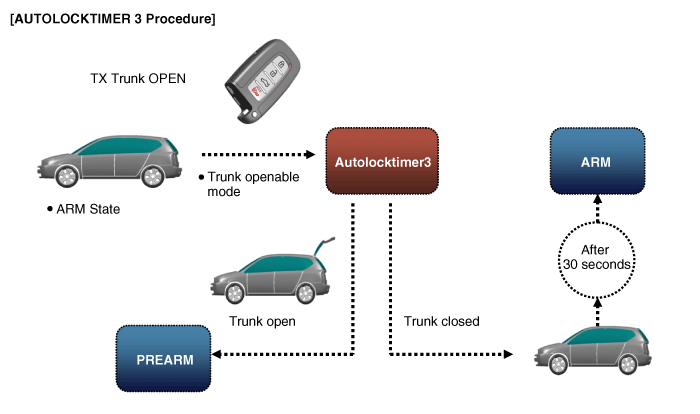

ТАЙМЕР АВТОБЛОКИРОВКИ3

1)	Состояние B/A изменяется на «AUTOLockTIMER3», когда команда TX-Tailgate эксплуатировался.

2)	Состояние B/A изменяет "AUTOLOCKTIMER3" на "ARMWAIT", когда значение "30sec." таймер истекает, когда все двери заперты и закрыты.

3)	Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыть.

4)	В состоянии "AUTOLOCKTIMER3" таймер "30 сек." таймер работает. Если этот таймер истек, состояние переходит в состояние «PREARM» с задней дверью Открыть.

5)	В этом состоянии индикатор безопасности продолжает мигать

Б/А государство

Описание

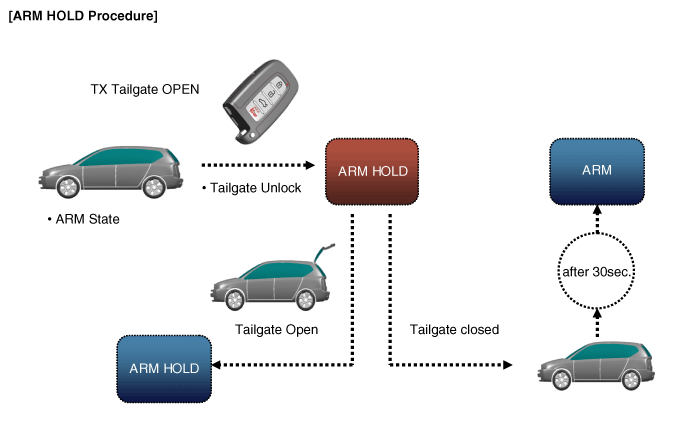

УДЕРЖАНИЕ РУКИ
(Удержание тревоги: задняя дверь)
※ Вариант без PTL

1)	Режим «ARM HOLD» аналогичен существующему удержанию сигнализации багажника. режим.

2)	Если задняя дверь открывается с помощью пульта дистанционного управления (включая смарт-ключ) в режиме ARM автомобиль переходит в режим ARM HOLD, который удерживает охранная сигнализация только при открытой двери багажника.

3)	Пока задняя дверь закрыта, режим ARM HOLD остается без перерыв.

4)	Когда открытая задняя дверь закрывается, таймер устанавливается на 30 секунд. начинает работать. В течение 30 секунд режима ОХРАНА срабатывает охранная сигнализация. не гаснет при открытии багажника.

5)	По прошествии 30 секунд после закрытия двери багажного отделения автомобиль немедленно переходит в режим ОХРАНЫ.

6)	Во время ОХРАНА более сохраняется режим ОХРАНЫ дверей и капота. поэтому при обнаружении вторжения через любую дверь или капот срабатывает охранная сигнализация. нормально гаснет.

7)	Индикатор безопасности продолжает мигать в режиме ARM HOLD.

Примечание 1: ARM HOLD — это режим, который откладывает активацию режима ARM только для задней двери. В режиме ARM HOLD режим ARM применяется к дверям и капоту.

Примечание 2: При использовании ключа зажигания для открытия двери багажного отделения функция ARM HOLD работает так же, при условии, что функция "Охранная сигнализация с ключом" должна быть включенным. если это отключено, УДЕРЖАНИЕ РУКИ на основе ключа отключено и используется ключ открытие багажника определяется как угон и включается сигнализация.

Б/А государство

Описание

RE ARM
(режим ARM снова включен)

1)	Если дверь, капот и задняя дверь закрыты после прекращения режима ТРЕВОГА, это означает, что режим ОХРАНА снова включен.

2)	В это время состояние привода (дверь запирается/отпирается) игнорируется. и режим ARM сохраняется до тех пор, пока не будет получен сигнал дистанционного управления (нормальный режим ARM).

3)	В этом режиме индикатор безопасности продолжает мигать.

ПЕРЕЗАГРУЗИТЬ

1)	Когда батарея извлечена в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА, режим СБРОСА включен.

2)	Когда батарея установлена после СБРОСА, работа сигнализации о краже возобновляется. (вместо оставшегося вывода цикл 27 секунд ON/10 секунд OFF повторяется три раза)

Б/А государство

Описание

KEY ON 30-секундная деактивация
(вариант без смарт-ключа)

1)	Для автомобиля без опции смарт-ключа, если он ждет 30 секунд при включенном зажигании в режиме ALARM автомобиль переходит в состояние DISARM режим.

Даже до того, как пройдет 30 секунд, если двигатель запустится (генератор Напряжение на клемме «L» высокое: отправляется из модуля кластера в CAN. данные), сигнализация о краже мгновенно деактивируется. (Без блокировки зажигания: Система иммобилайзера применяется в качестве основной функции, поэтому зажигание система обычно управляется зарегистрированным ключом иммобилайзера во время тревожно)

※ Для автомобиля с электронным ключом сигнализация отключается мгновенно. после аутентификации смарт-ключа.

При включенном режиме ОХРАНЫ открывание двери багажника и центральная разблокировка дверей не разрешены.

С момента, когда транспортное средство переходит в режим ОЖИДАНИЯ НА ОХРАНУ путем активации запирание всех дверей с помощью пульта дистанционного управления или смарт-ключа, центральный выключатель отпирания двери внутреннего выключателя отпирания двери багажного отделения или DDM & ADM (переключатель стеклоподъемников сиденья водителя и пассажира) отключен. (предотвращение краж)

※ Функция в равной степени применяется к ARM WAIT/ARM/ALARM/RE ARM. режимы.

Процедуры ремонта

осмотр

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с накладкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

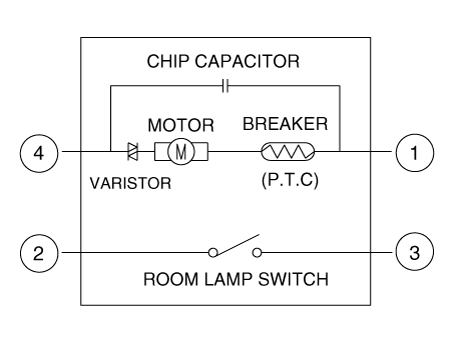

Модуль замка передней двери осмотр

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

2.	Снимите уплотнитель обивки передней двери. (См. Кузов — «Оконное стекло передней двери»)

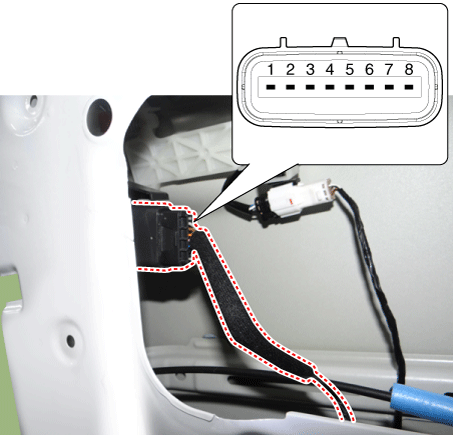

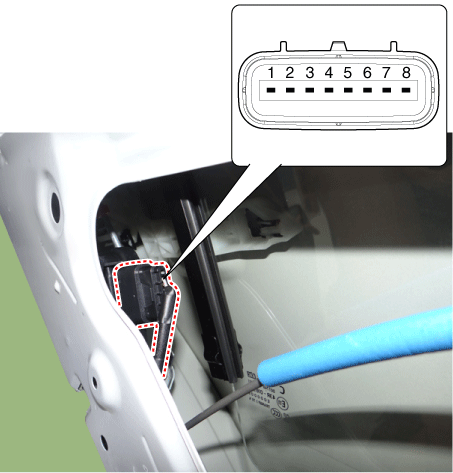

Отсоедините разъем от привода.

[Центральный замок Мотор]

Нет.	Информация о выводе
Нет.	левый	Правая сторона
1	-	-
2	Мотор 2	COM
3	Мотор 3	Переключатель блокировки/разблокировки
4	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
5	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
6	Переключатель блокировки/разблокировки	Мотор 3
7	COM	Мотор 2
8	-	-

[Мертвый замок Мотор]

Нет.	Информация о выводе
Нет.	левый	Правая сторона
1	Мотор 1	-
2	Мотор 2	COM
3	Мотор 3	Переключатель блокировки/разблокировки
4	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
5	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
6	Переключатель блокировки/разблокировки	Мотор 3
7	COM	Мотор 2
8	-	Мотор 1

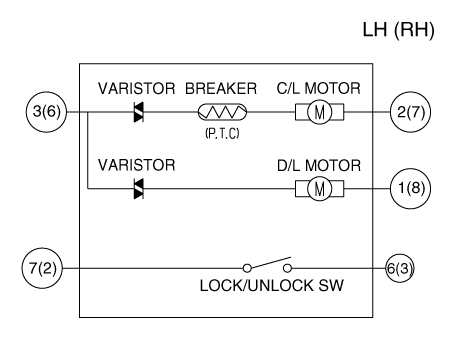

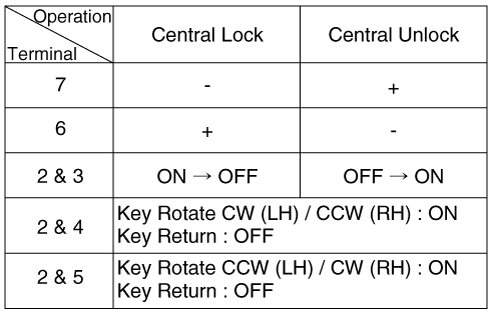

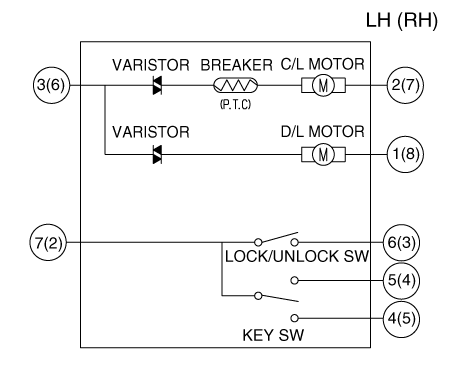

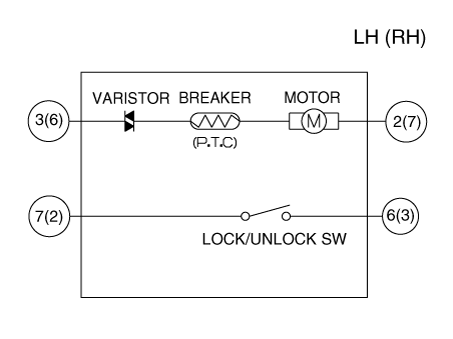

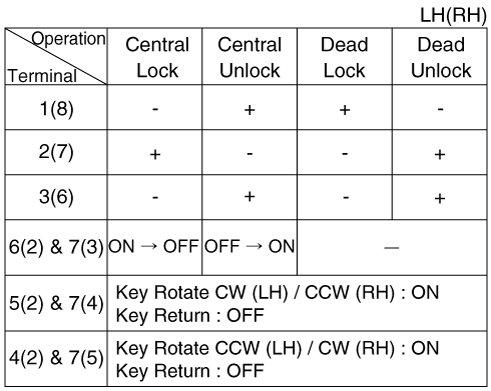

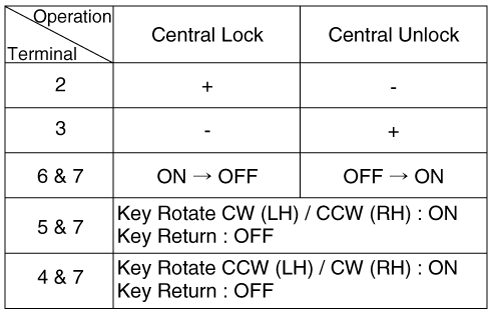

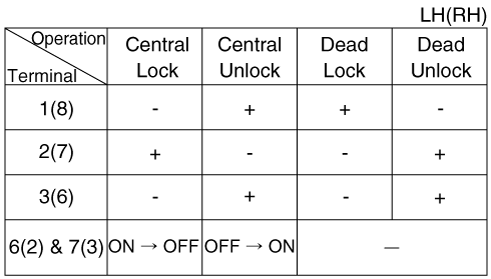

4.	Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение. [Центральный замок Мотор] [Мертвый замок Мотор] [Центральный замок Мотор] (левый) (справа) [Мертвый замок Мотор]

Модуль замка задней двери осмотр

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Снимите уплотнитель обивки задней двери. (См. Кузов — «Окно задней двери»)

Отсоедините разъем от привода.

[Центральный замок Мотор]

Нет.	Информация о выводе
Нет.	левый	Правая сторона
1	-	-
2	Мотор 2	COM
3	Мотор 3	Переключатель блокировки/разблокировки
4	-	-
5	-	-
6	Переключатель блокировки/разблокировки	Мотор 3
7	COM	Мотор 2
8	-	-

[Мертвый замок Мотор]

Нет.	Информация о выводе
Нет.	левый	Правая сторона
1	Мотор 1	-
2	Мотор 2	COM
3	Мотор 3	Переключатель блокировки/разблокировки
4	-	-
5	-	-
6	Переключатель блокировки/разблокировки	Мотор 3
7	COM	Мотор 2
8	-	Мотор 1

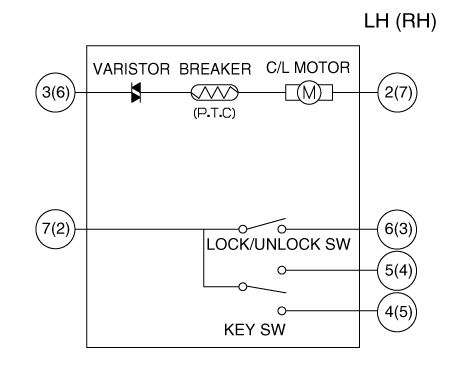

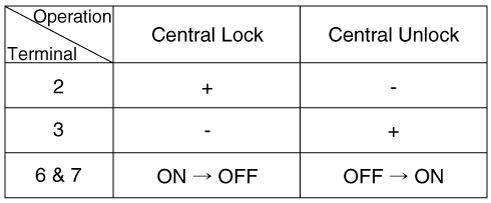

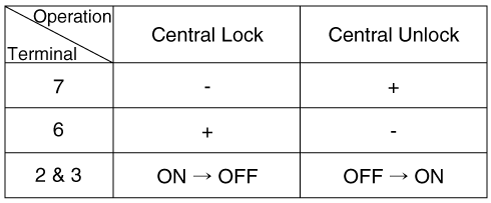

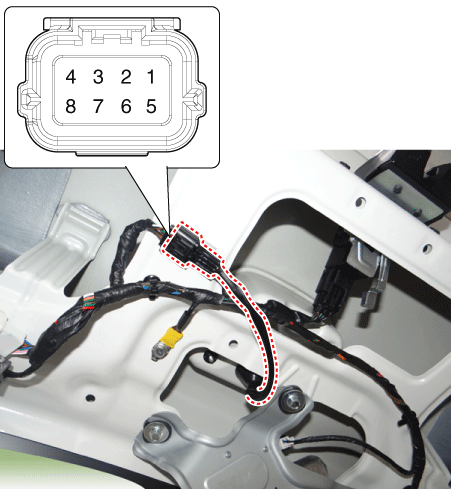

4.	Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение. [Центральный замок Мотор] [Мертвый замок Мотор] [Центральный замок Мотор] (левый) (справа) [Мертвый замок Мотор]

Модуль замка задней двери осмотр

1.	Снимите обшивку задней двери. (См. Кузов — «Отделка задней двери»)

2.	Отсоедините разъемы от привода.

3.	Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

4.	Проверка задней двери автомобиля мощность варианта питания относится к модуль багажника.

Переключатель открытия задней двери осмотр

1.	Отсоедините отрицательные (-) клеммы аккумуляторной батареи.

2.	Снять обшивку задней двери (См. Кузов — «Отделка задней двери»)

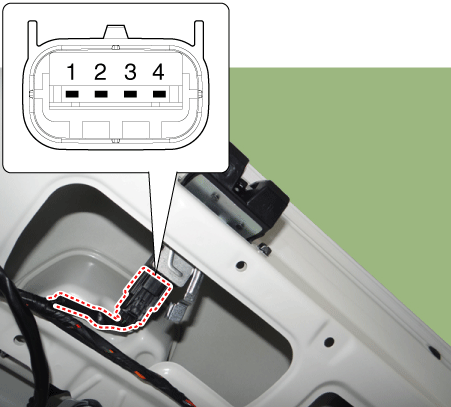

3.	Отсоедините разъем переключателя открывания двери багажного отделения в сборе.

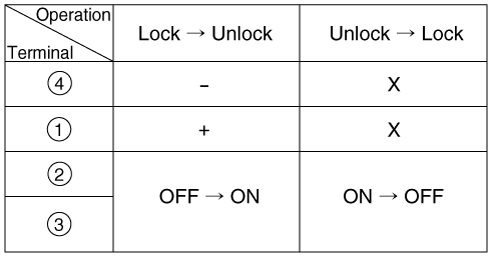

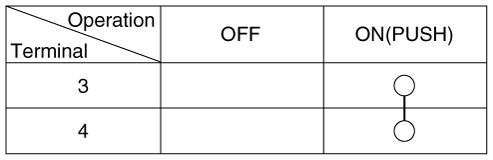

4.	Проверьте целостность цепи между клеммами в полузамкнутом состоянии, как показано ниже.

Проверка выключателя капота

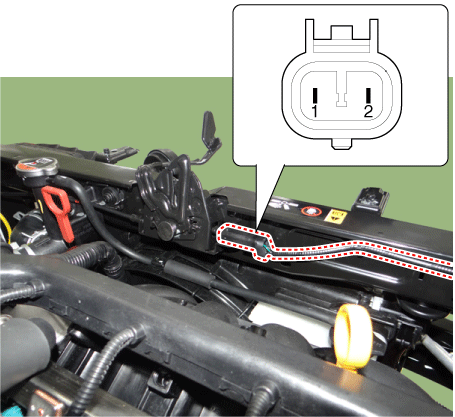

1.	Отсоедините разъем выключателя капота (А).

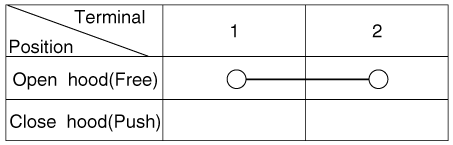

2.	Проверьте целостность цепи между клеммами и землей, как показано ниже. (См. Кузов — «Защелка капота в сборе»)

Осмотр Рога Взломщика

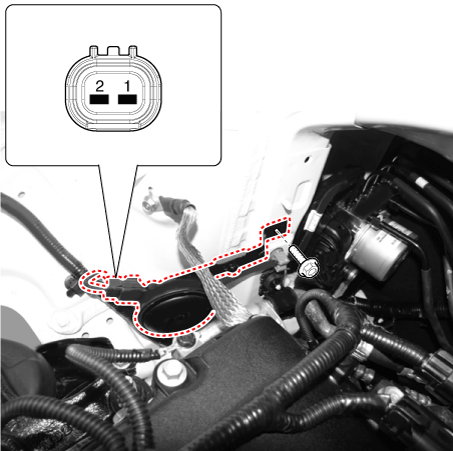

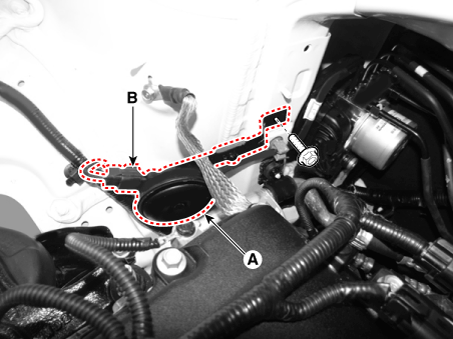

1.	Снимите охранную сирену (А), предварительно ослабив крепежный болт и отсоединив разъем (В).

2.	Проверьте сирену, подключив питание аккумулятора к клемме 2 и заземлите клемму 1.

Приборный щиток
