Kia Rio: электрическая система кузова / замок зажигания

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Замок зажигания

Процедуры ремонта

осмотр

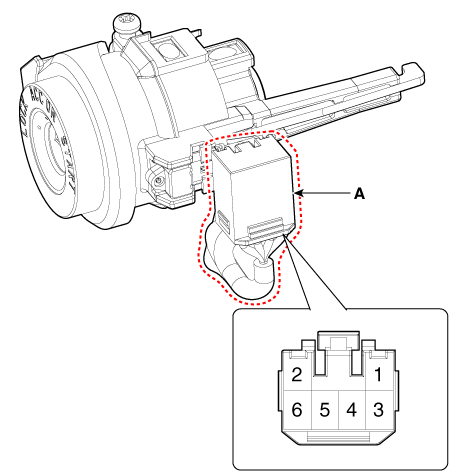

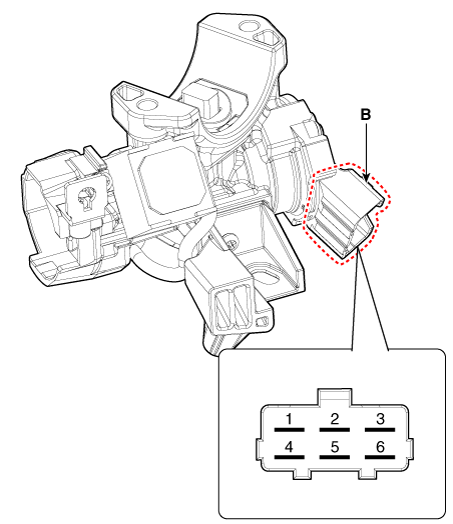

1.	Отсоедините разъем выключателя сигнализации ключа (А) и разъем замка зажигания. (В) от рулевой колонки.

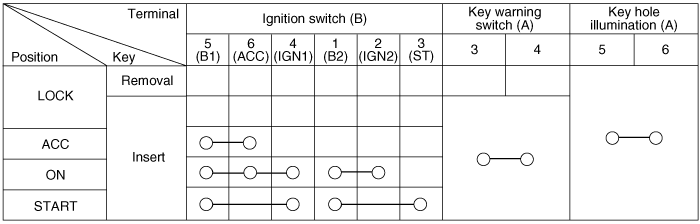

2.	Проверьте целостность цепи между клеммами.

3.	Если непрерывность не указана, замените переключатель.

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите верхнюю и нижнюю облицовку рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)

4.	Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель»)

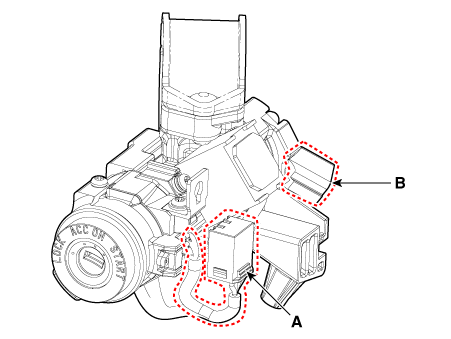

5.	Снимите разъем замка зажигания (А) и ключ предупреждения/иммобилайзера. соединитель (В).

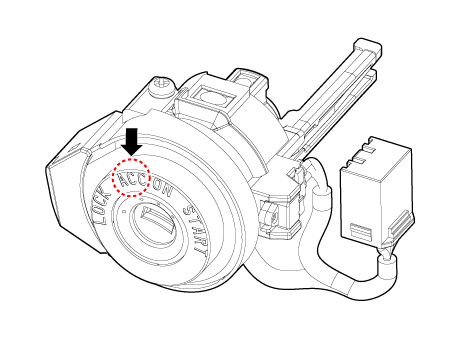

6.	Вставьте ключ и поверните его в положение ACC.

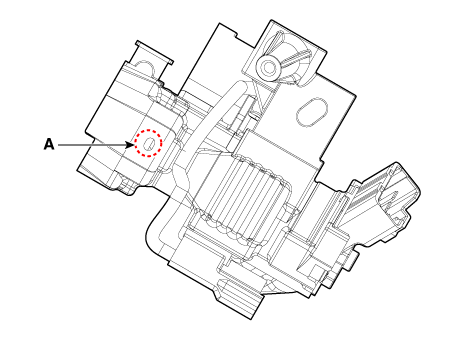

7.	Вдавите стопорный штифт (А) шилом.

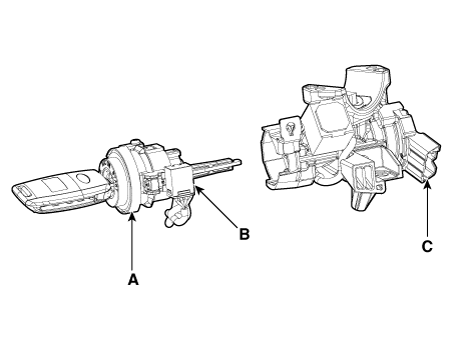

Снимите цилиндр замка с ключом (А).

B : Предупреждающий выключатель с ключом

C : разъем замка зажигания

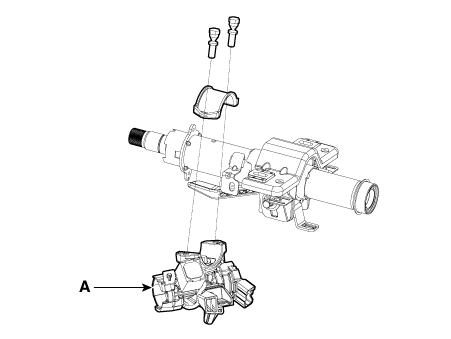

9.	Снимите замок зажигания (А) после ослабления крепежных болтов.

Монтаж

•	Не используйте повторно срезные болты.

•	При установке новых срезных болтов в узел замка зажигания затягивайте срезные болты до тех пор, пока его головка не будет срезана.

1.	Установите замок зажигания.

2.	Установите цилиндр замка с ключом.

3.	Подсоедините разъем выключателя зажигания и разъем предупреждения/иммобилайзера ключа.

4.	Установите многофункциональный переключатель.

5.	Установите верхнюю и нижнюю панели кожуха рулевой колонки.

6.	Установите нижнюю панель аварийной подушки.

7.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
