Кузов (внутри и снаружи)

Сборка напольной консоли

Место в руководстве: Кузов (внутри и снаружи)
Общая информация — 8Обслуживание — 31Механическая система двигателя — 44Электрическая система двигателя — 14Система контроля выбросов — 9Управление двигателем/топливная система — 30Система сцепления — 10Механическая коробка передач — 10Автоматическая трансмиссия — 23Карданный вал и ось — 8Подвесная система — 15Рулевая система — 9Сдержанность — 14Тормозная система — 22Кузов (внутри и снаружи) — 115Электрическая система кузова — 84Отопление, вентиляция, кондиционирование воздуха — 28
11шагов
~66мин
3/5сложность
Выполнено 0 из 11

Компоненты и расположение компонентов

Расположение компонента

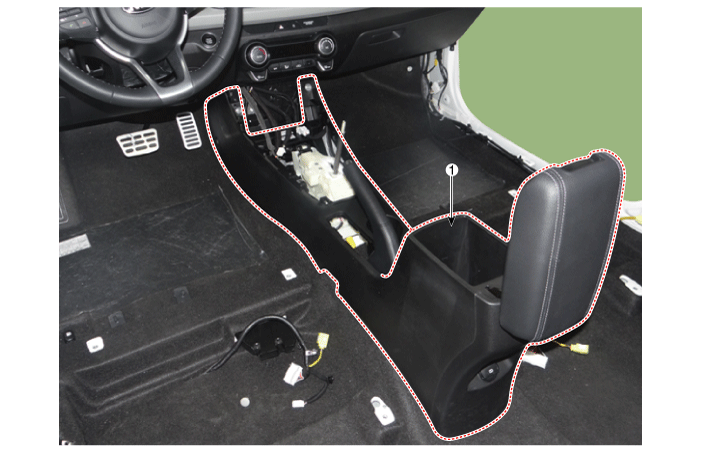

1. Сборка напольной консоли

Процедуры ремонта

Замена

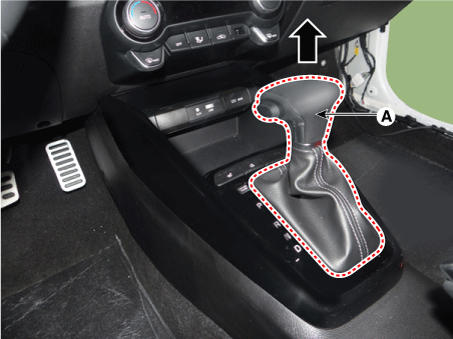

  1. Чтобы снять ручку переключения передач и пыльники (А), потяните их вверх.

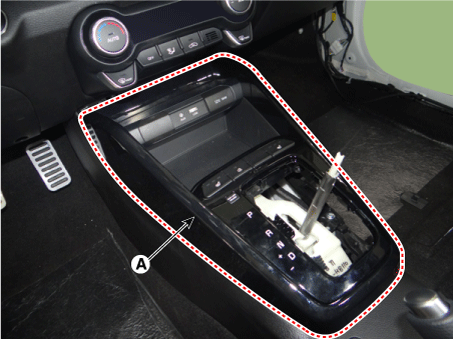

  2. С помощью съемника снимите верхнюю крышку напольной консоли (А).

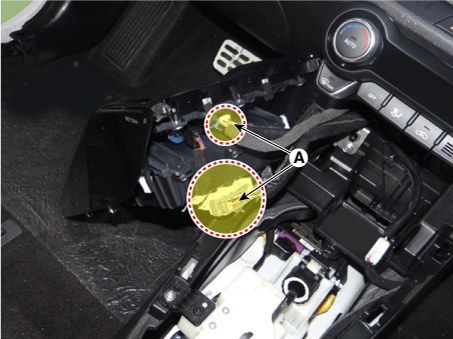

  3. Отсоедините разъемы (А) от верхней крышки напольной консоли.

  4. Снимите кожух стояночного тормоза (А).

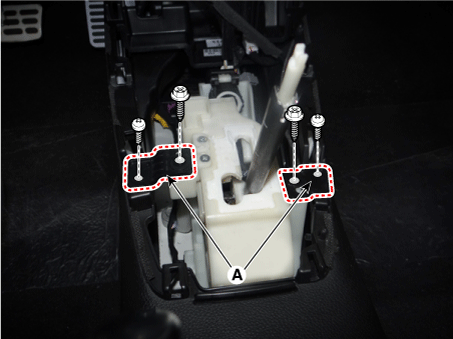

  5. Снимите кронштейн консоли (A) после ослабления винтов.

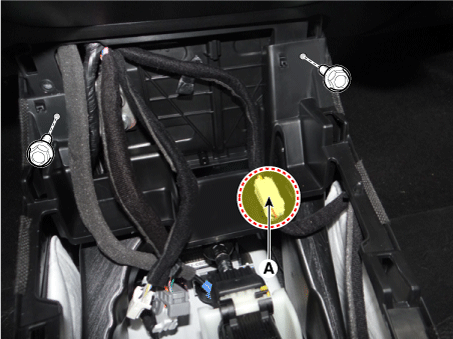

  6. Отсоедините разъем консоли (А) и ослабьте крепежный болт.

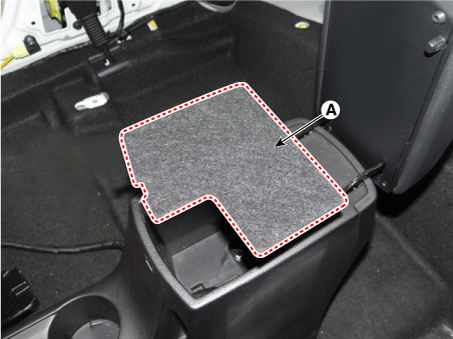

  7. Снимите коврик подлокотника консоли (А).

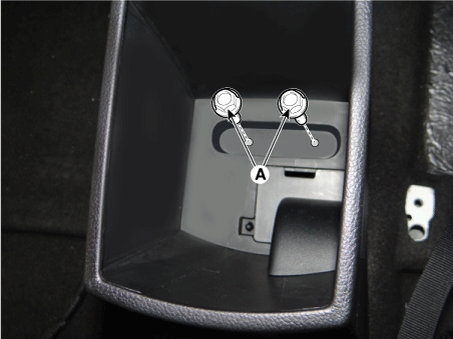

  8. Ослабьте болты верхнего крепления консоли (А).

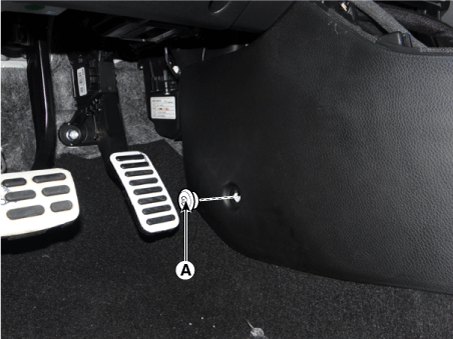

  9. Ослабьте передние крепежные винты консоли с обеих сторон (A).

  10. Полностью снимите консоль (A).

  11. Установите в порядке, обратном снятию.
