Kia Rio: Система подачи топлива / Электродвигатель топливного насоса
Процедуры ремонта
| Удаление |
| 1. |
Снимите топливный насос. (См. Система подачи топлива — «Топливный насос») |
| 2. |

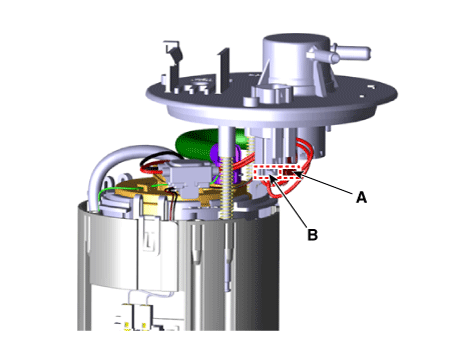

Отсоедините разъем электродвигателя топливного насоса (А) и разъем датчика уровня топлива. (Б).
|
| 3. |

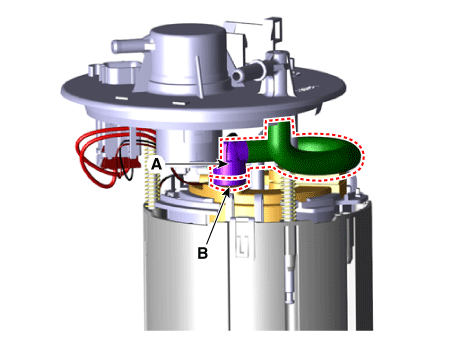

Отсоедините быстроразъемный соединитель трубки подачи топлива (А) после снятия фиксирующий зажим (В).
|
| 4. |
Снимите фиксирующий зажим трубки подушки (A), а затем отделите головку в сборе. (B) из чашки резервуара.
|
| 5. |

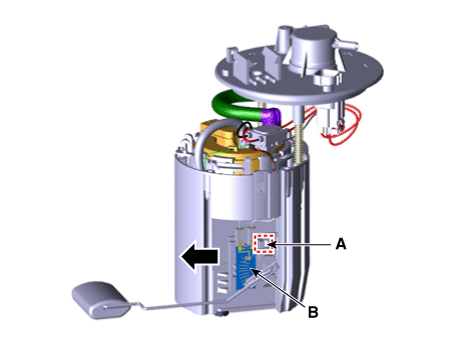

Нажмите на фиксирующий крюк (А) с помощью отвертки и снимите датчик уровня топлива. направление стрелки.
|
| 6. |

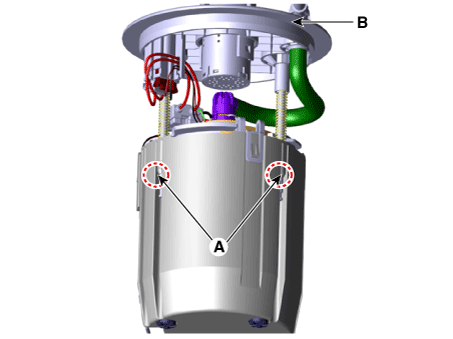

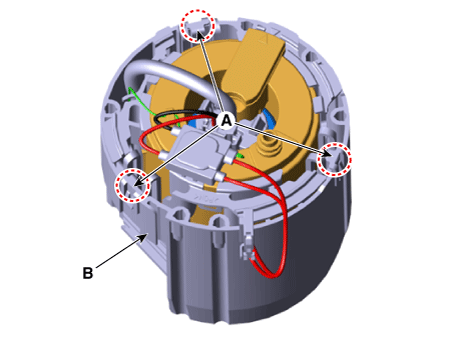

Снимите чашку-бачок (В) после освобождения фиксирующих крючков (А).
|
| 7. |

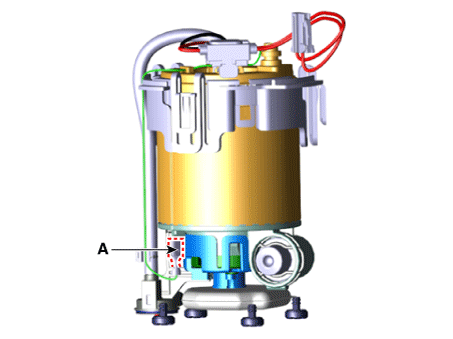

Отсоедините контакт заземления (А).
|
| 8. |

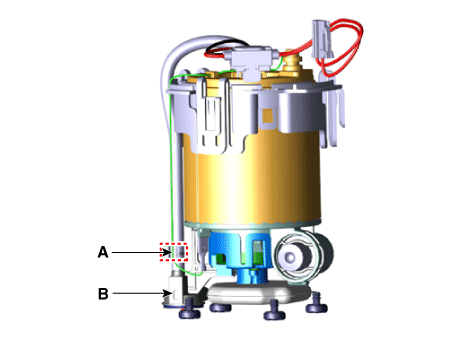

Снимите фиксирующий зажим (A) и помогите насосу в сборе (B).
|
| 9. |

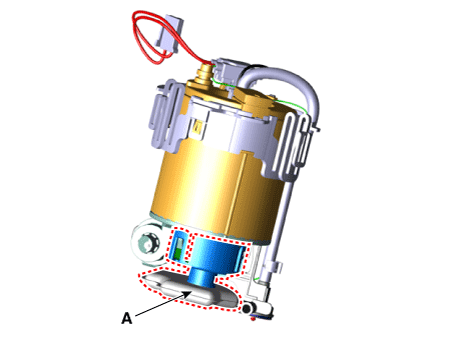

Снимите свободный фильтр (A) после освобождения фиксирующих крючков.
|
| 10. |

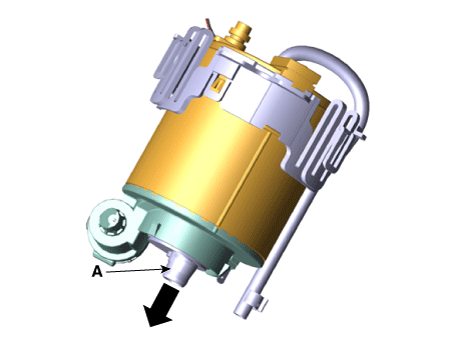

Отделите электродвигатель насоса (А).
|
