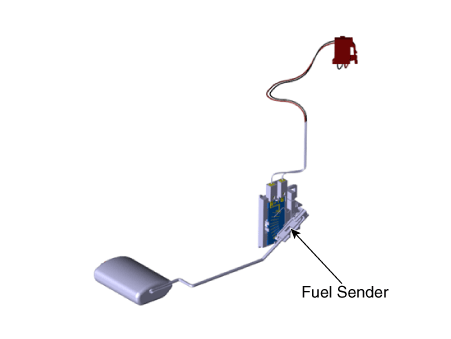

Kia Rio: Система подачи топлива / Топливный датчик

Kia Rio 2017-2023 YB Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Топливный отправитель

Процедуры ремонта

Удаление

1.	Снимите топливный насос. (См. Система подачи топлива — «Топливный насос»)

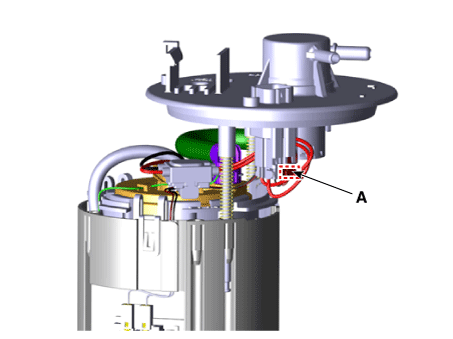

2.	Отсоедините разъем датчика уровня топлива (А).

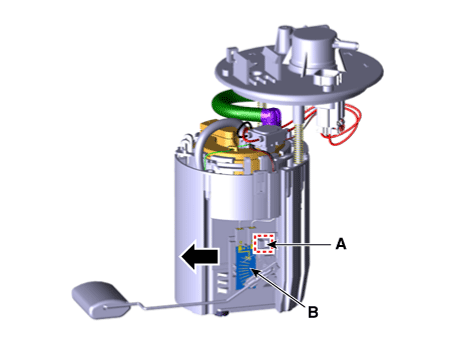

3.	Нажмите на фиксирующий крюк (А) с помощью отвертки и снимите датчик уровня топлива. направление стрелки.

осмотр

1.	Выключите зажигание и отсоедините (-) кабель аккумулятора.

2.	Снимите топливный насос в сборе.

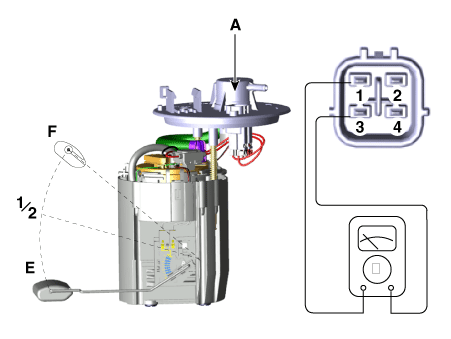

С помощью омметра измерьте сопротивление между выводами 1 и 3 разъем датчика (A) на каждом уровне поплавка.

Пин №	Описание
1	Сигнал датчика топлива (+)
2	Двигатель топливного насоса (+)
3	Электродвигатель топливного насоса (-)
4	Масса датчика топлива (-)

Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

Позиция	Сопротивление (Ом)	Емкость (л)
Е	398 ~ 305	2,7
1/2	85,5 ~ 87,5	23,4
Ф	14 ~ 16	44.1

Монтаж

1.	Установите в порядке, обратном снятию.
