Топливный фильтр

Процедуры ремонта

Удаление

1. 1

   Снимите топливный насос.

   (См. Система подачи топлива — «Топливный насос»)

2. 2

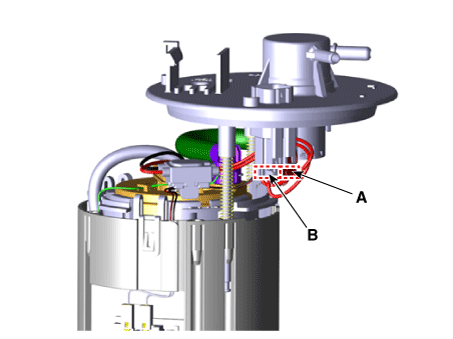

   Отсоедините разъем электродвигателя топливного насоса (А) и разъем датчика уровня топлива. (Б).



3. 3

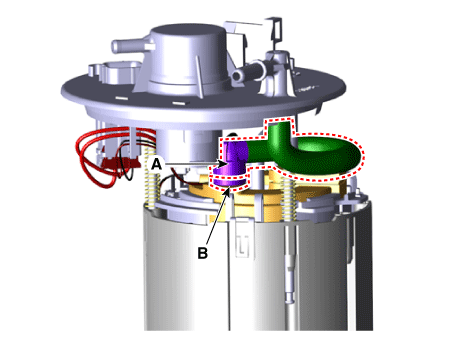

   Отсоедините быстроразъемный соединитель трубки подачи топлива (А) после снятия фиксирующий зажим (В).



4. 4

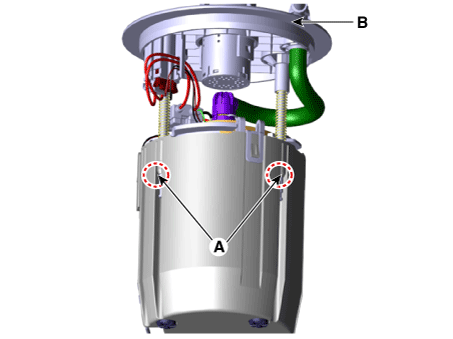

   Снимите фиксирующий зажим трубки подушки (A), а затем отделите головку в сборе. (B) из чашки резервуара.



5. 5

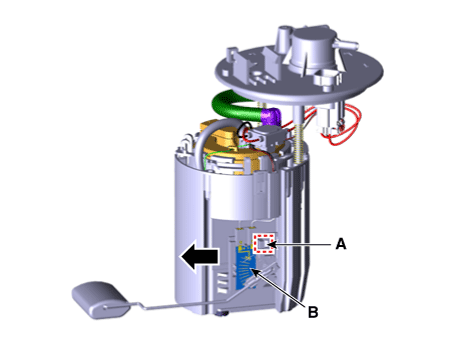

   Нажмите на фиксирующий крюк (А) с помощью отвертки и снимите датчик уровня топлива. направление стрелки.



6. 6

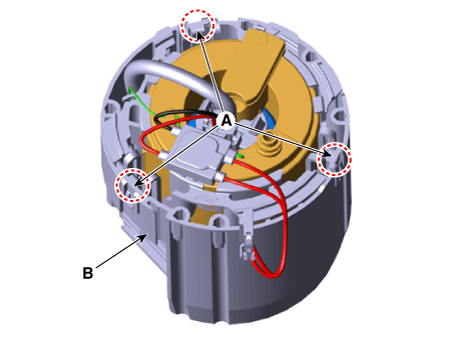

   Снимите чашку-бачок (В) после освобождения фиксирующих крючков (А).



7. 7

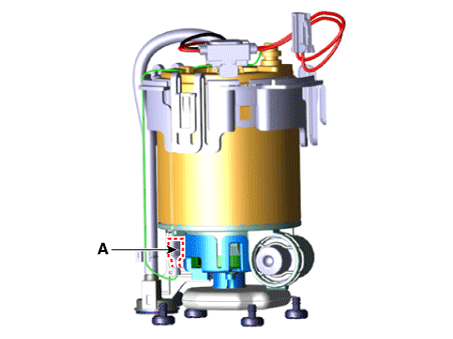

   Отсоедините контакт заземления (А).



8. 8

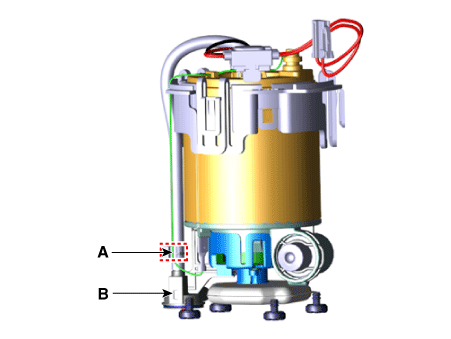

   Снимите фиксирующий зажим (A) и помогите насосу в сборе (B).



9. 9

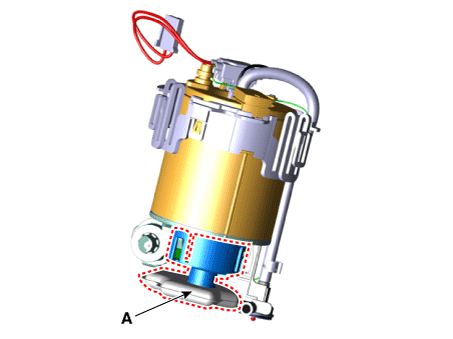

   Снимите свободный фильтр (A) после освобождения фиксирующих крючков.



10. 10

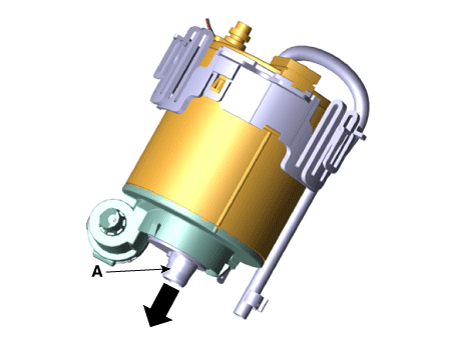

    Отделите электродвигатель насоса (А).



11. 11

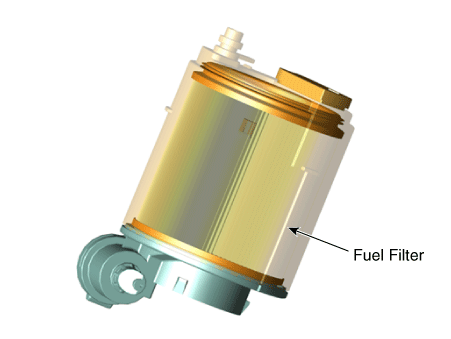

    Замените новый топливный фильтр.



Монтаж

1. Установите в порядке, обратном снятию.
