Топливный насос

Процедуры ремонта

осмотр

[Топливный насос]

1. 1

   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2. 2

   Снимите топливный насос в сборе.

3. 3

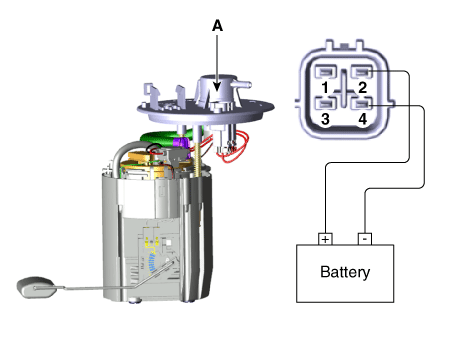

   Проверьте работу двигателя, подключив разъем топливного насоса (A) к питанию (№ 2). и земля(№4)



   Пин №	Описание
   1	Сигнал датчика топлива (+)
   2	Двигатель топливного насоса (+)
   3	Электродвигатель топливного насоса (-)
   4	Масса датчика топлива (-)

[Отправитель топлива]

1. 1

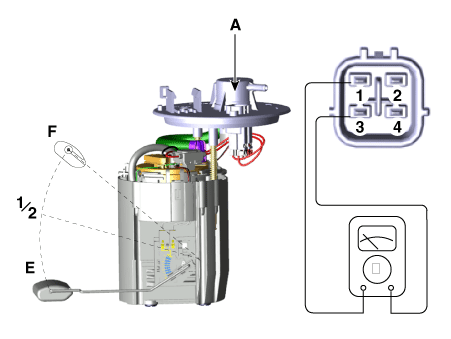

   С помощью омметра измерьте сопротивление между выводами 1 и 3 разъем датчика (A) на каждом уровне поплавка.



   Пин №	Описание
   1	Сигнал датчика топлива (+)
   2	Двигатель топливного насоса (+)
   3	Электродвигатель топливного насоса (-)
   4	Масса датчика топлива (-)

2. 2

   Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

   Позиция	Сопротивление (Ом)	Емкость (л)
   Е	398 ~ 305	2,7
   1/2	85,5 ~ 87,5	23,4
   Ф	14 ~ 16	44.1

Удаление

1. 1

   Сбросьте остаточное давление в топливопроводе.

   (См. Система подачи – «Сбросьте остаточное давление в топливопроводе»)

2. 2

   Снимите заднее сиденье.

   (См. Кузов — «Заднее сиденье в сборе»)

3. 3

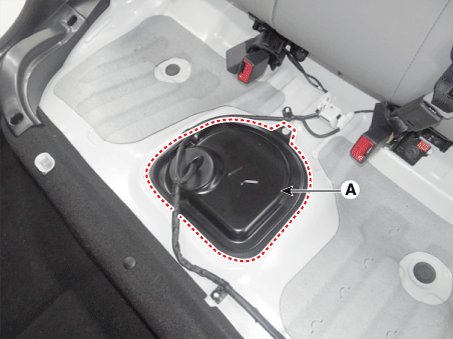

   Снимите сервисную крышку топливного насоса (А).



4. 4

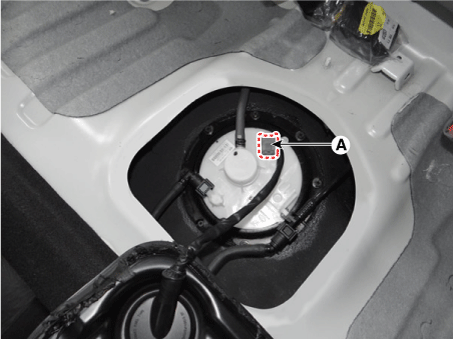

   Отсоедините разъем топливного насоса (А).



5. 5

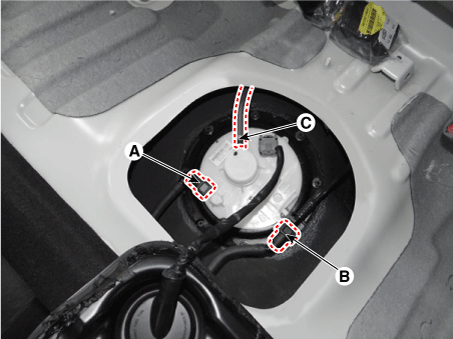

   Отсоедините быстроразъемный соединитель трубки подачи топлива (А), быстроразъемный соединитель газоотводной трубки. (B) и паровой шланг (C).



6. 6

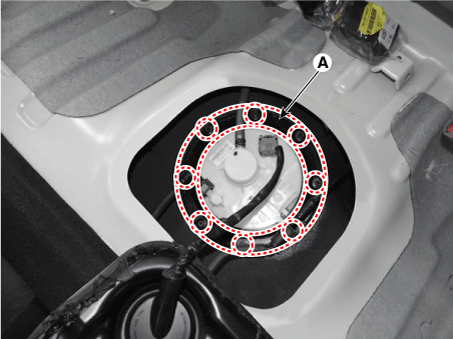

   Снимите крышку пластины (А) после удаления установочных болтов и затем снимите топливный насос с топливного бака.

   Болт крепления крышки пластины топливного насоса:

   2,0 ~ 2,9 Н·м



Монтаж

1. Установка обратна снятию.
