Киа Рио: Система зажигания/катушка зажигания
Технические характеристики
Элемент
|
Спецификация
|
Номинальное напряжение (В)
|
12
|
Рабочее напряжение (В)
|
5 - 16
|
Элемент
|
Спецификация
|
Скорость двигателя (об/мин)
|
1000
|
2000 г.
|
3000
|
4000
|
5000
|
6000
|
Время задержки (мс)
|
3,82
|
2,61
|
2,27
|
1,93
|
1,79
|
1,6
|
Напряжение вторичной обмотки (кВ)
|
32 ↑
|
32 ↑
|
31 ↑
|
30 ↑
|
29 ↑
|
27 ↑
|
Описание и работа
Катушка зажигания представляет собой индукционную катушку в системе зажигания двигателя, которая преобразует
низкого напряжения батареи до высокого напряжения, необходимого для создания электрической искры
в свечи зажигания для воспламенения топлива. Катушки имеют внутренний резистор, в то время как другие
полагаться на провод резистора или внешний резистор, чтобы ограничить ток, протекающий в
катушка от аккумулятора питание 12 В.
Принципиальные диаграммы
|

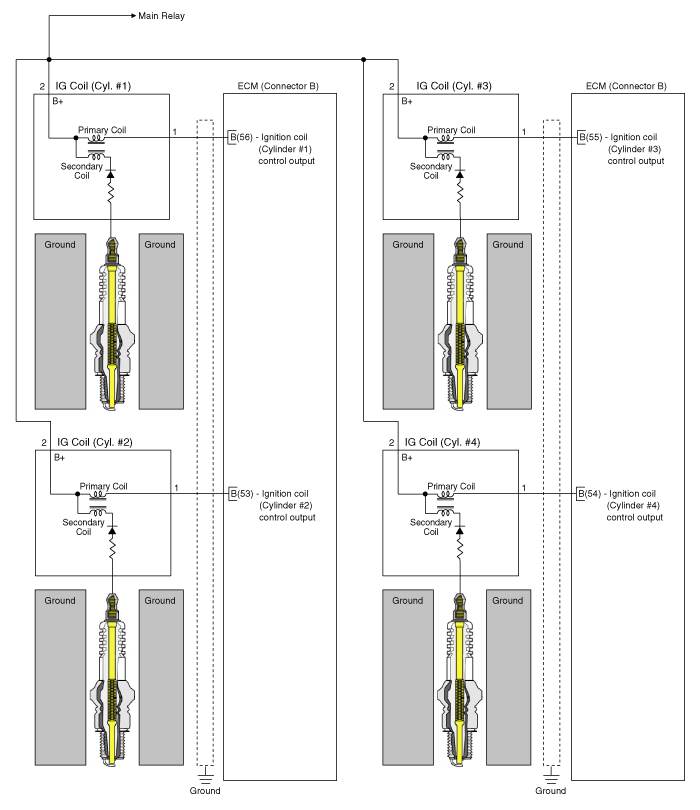

Принципиальная электрическая схема
|
Процедуры ремонта
|
1.
|
Отсоедините минусовую клемму аккумуляторной батареи.
|
|
2.
|
Снимите кожух двигателя.
|
|
3.
|

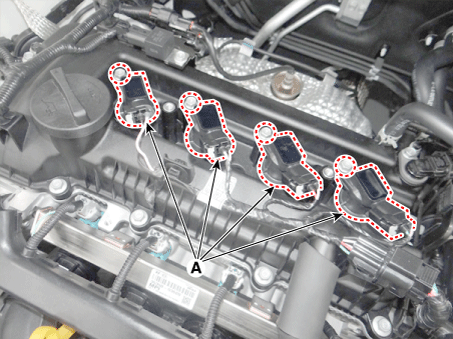

Снимите катушку зажигания (А), предварительно ослабив крепежные болты.
|
Болт крепления катушки зажигания:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
•
|

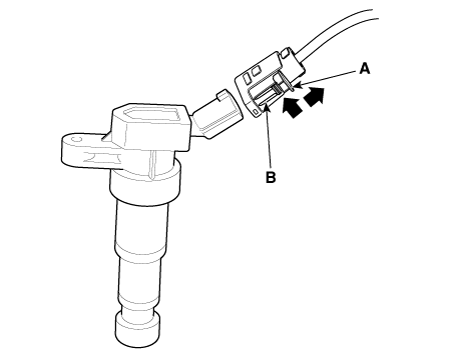

При отсоединении разъема катушки зажигания потяните за замок
штифт (A) и нажмите на зажим (B).
|
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
|
1.
|

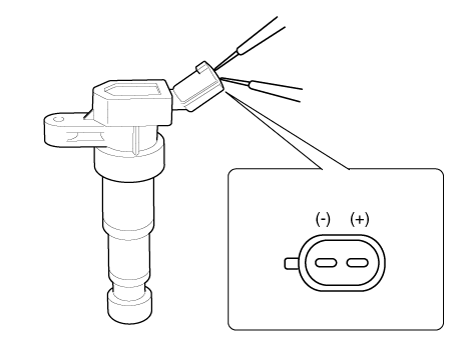

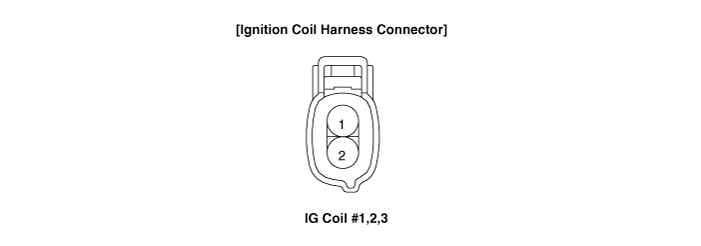

Измерьте сопротивление первичной обмотки между выводами 1 и 2.
|
Стандартное значение: 0,74 Ом ± 10% [20°C (68°F)]
|
|
