Kia Rio: Система сцепления / Выключатель замка зажигания

Kia Rio 2017-2023 YB Руководство по ремонту / Система сцепления / Выключатель замка зажигания

Технические характеристики

Элемент	Технические характеристики
Рабочее напряжение	12,5 В постоянного тока
Рабочая сила	Исходное положение: 0,25 ± 0,15 Н (0,025 ± 0,015 кг, 0,056 ± 0,034 фунта)
Рабочая сила	Полное положение: 0,8 ± 0,2 Н (0,08 ± 0,02 кгс, 0,579 ± 0,014 фунт-фут)
Рабочая температура	от -40°C до 80°C (от -40°F до 176°F)

Описание и работа

Описание

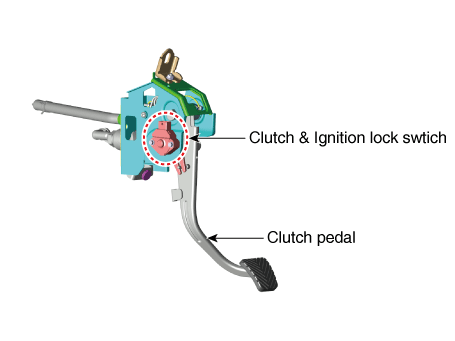

–	Выключатель блокировки зажигания установлен на педали сцепления.

–	Выключатель блокировки зажигания срабатывает при нажатии на педаль сцепления.

–	Если педаль сцепления не нажата, двигатель не запускается.

Процедуры ремонта

осмотр

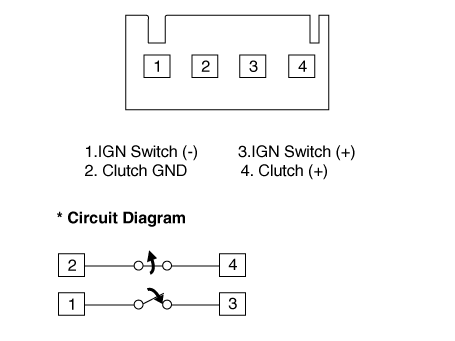

Проверка компонентов

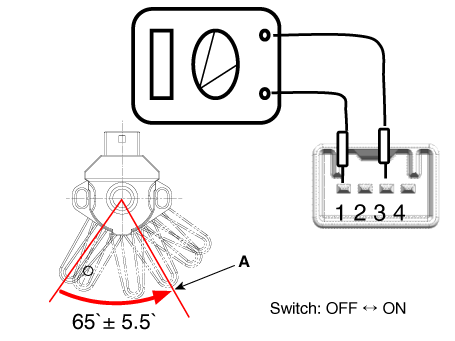

1.	Снимите выключатель сцепления и замка зажигания.

2.	Поверните рычаг переключателя в направлении стрелки, чтобы проверить работу точка (А).

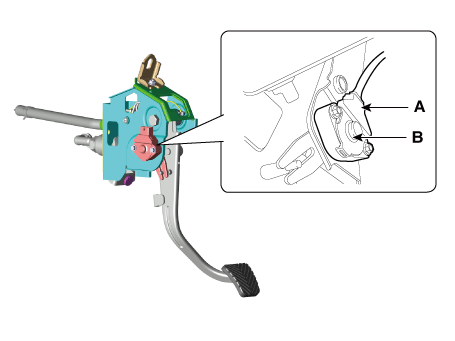

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Отсоедините разъем выключателя замка зажигания (А).

3.	Снимите замок зажигания и выключатель сцепления (В).

Монтаж

Установите в порядке, обратном снятию.

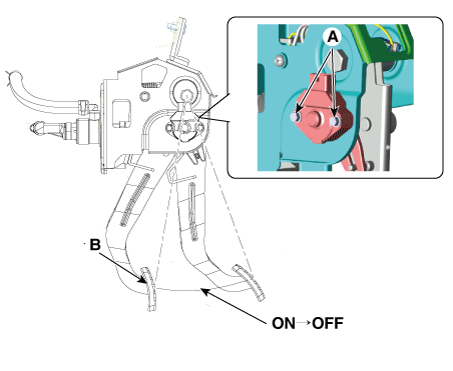

А.	Крепление педали сцепления конец (B).

Б.	Слегка затяните болт после закрепления на муфте крючок педали к рычагу переключателя.

С.

Поверните рычаг выключателя замка зажигания в положение OFF → ON. затем затяните болты (А) с указанным крутящим моментом.

Рабочий ход педали сцепления (B)

Бензин 1,2/1,4: 121,8 мм ± 7,7 мм (4,7953 ± 0,3031 в.)

Бензин 1.0 T-GDI: 126,2 мм ± 7,7 мм (4,9685 ± 0,3031 в.)

Дизель U2 1,4: 130,5 мм ± 7,7 мм (5,1378 ± 0,3031 дюйма)

Момент затяжки :

2,0–3,9 Н·м (0,2–0,4 кг·м, 1,4–2,9 фунт·фут)
