Kia Rio: система сцепления / педаль сцепления

Kia Rio 2017-2023 YB Руководство по ремонту / Система сцепления / Педаль сцепления

Компоненты и расположение компонентов

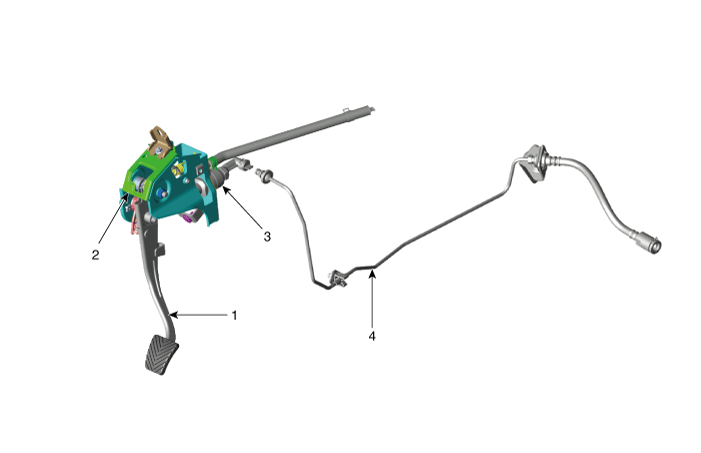

Компоненты

[Бензин 1.2, 1.4]

1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления

3. Главный цилиндр
4. Трубка сцепления

[Бензин 1.0 T-GDI, Дизель 1.4]

1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления
3. Главный цилиндр

4. Регулятор сцепления
5. Трубка сцепления

Процедуры ремонта

Удаление

[Бензин 1.2,1.4]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

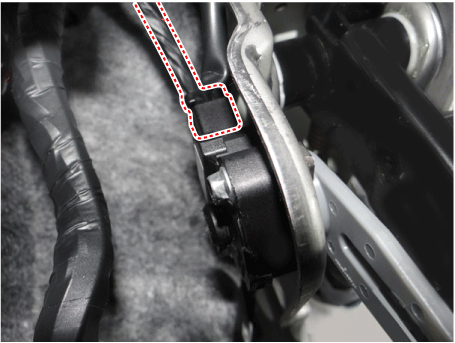

3.	Отсоедините разъем замка зажигания и выключателя сцепления.

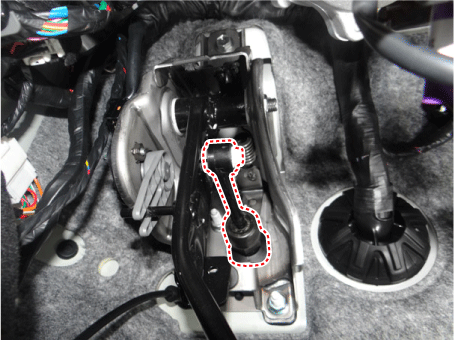

4.	Снимите толкатель.

5.	Снимите воздушный фильтр в сборе. G 1,2 MPI (см. Механическая система двигателя — «Воздушный фильтр») G 1,4 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

6.	Снимите батарею и поддон для батареи. G 1,2 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1,4 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

7.	Снимите ЕСМ. G 1,2 MPI (см. Блок управления двигателем/топливная система — модуль управления двигателем). (ЕСМ)") G 1,4 MPI (см. Блок управления двигателем/топливная система — модуль управления двигателем). (ЕСМ)")

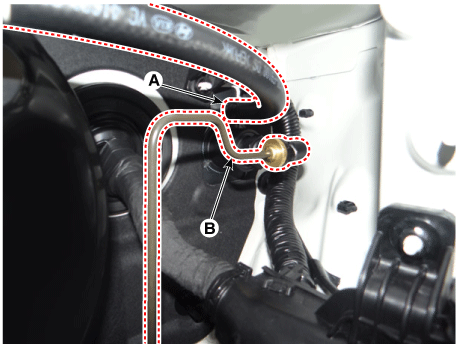

Отсоедините шланг бачка (А) и трубку сцепления (В) от сцепления. главный цилиндр.

Не проливайте тормозную жидкость на автомобиль; это может повредить краску если тормозная жидкость попала на краску, немедленно смойте ее вода.

9.	Снимите главный цилиндр сцепления (А), повернув его по часовой стрелке.

10.

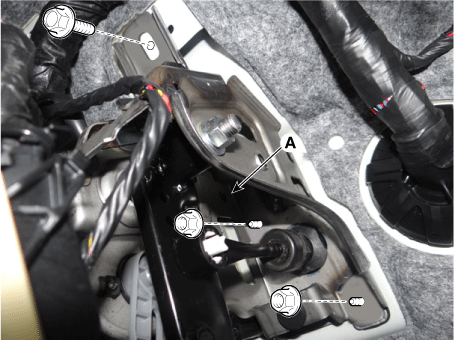

Ослабьте гайки и болт крепления педали сцепления, затем снимите сцепление. педаль (А)

Момент затяжки :

Болты и гайки: 16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

[Бензин 1.0 T-GDI, Дизель 1.4]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Отсоедините разъем замка зажигания и выключателя сцепления.

4.	Снимите толкатель.

5.	Снимите воздушный фильтр в сборе. D 1.4 U2 TCI (см. Механическая система двигателя — «Воздушный фильтр») G 1.0 T-GDI (см. Механическая система двигателя — «Воздушный фильтр»)

6.	Снимите аккумулятор и лоток. D 1.4 U2 TCI (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1.0 T-GDI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

7.	Снимите топливный фильтр. (Только дизельный автомобиль) D 1.4 U2 TCI (см. Блок управления двигателем/топливная система — «Топливный фильтр»)

8.	Снимите ЕСМ. D 1.4 U2 TCI (см. Управление двигателем/топливная система — «Управление двигателем»). Модуль (ЭБУ)") G 1.0 T-GDI (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)")

Отсоедините шланг бачка (А) и трубку сцепления (В) от сцепления. главный цилиндр.

10.	Снимите главный цилиндр сцепления (А), повернув его по часовой стрелке.

11.	Ослабьте гайки и болт крепления педали сцепления, затем снимите сцепление. педаль (А).

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки выполните процедуру удаления воздуха из цилиндра выключения сцепления. после заливки тормозной жидкости. (См. Цилиндр выключения сцепления — «Регулировка»)
