Kia Rio: Система сцепления / Трубка сцепления
Компоненты и расположение компонентов
| Компоненты |

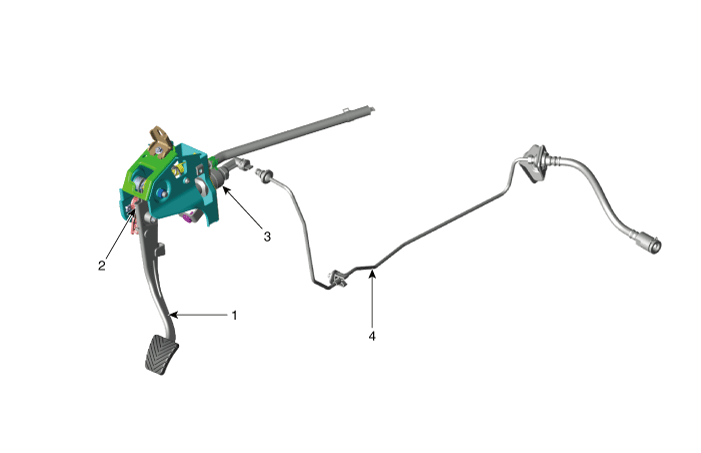

[Бензин 1.2, 1.4]
|
1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления |
3. Главный цилиндр
4. Трубка сцепления |

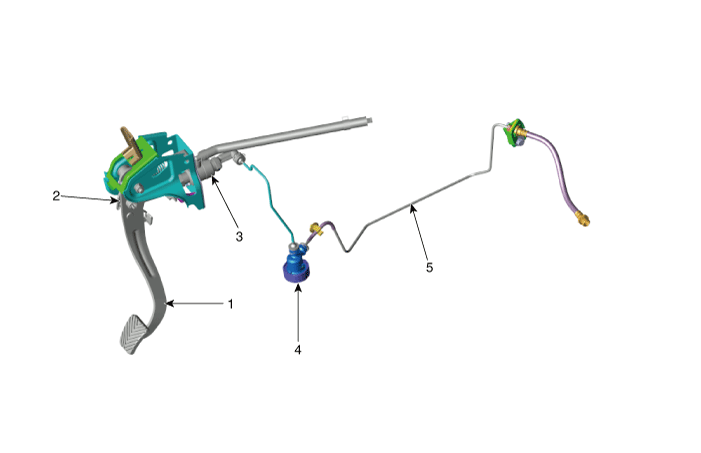

[Бензин 1.0 T-GDI, Дизель 1.4]
|
1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления 3. Главный цилиндр |
4. Регулятор сцепления
5. Трубка сцепления |
Процедуры ремонта
| Удаление |
[Бензин 1.2, 1.4]
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. |
| 2. |
Снимите воздушный фильтр в сборе. G 1,2 MPI (см. Механическая система двигателя — «Воздушный фильтр») G 1,4 MPI (см. Механическая система двигателя — «Воздушный фильтр») |
| 3. |
Снимите батарею и поддон для батареи. G 1,2 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1,4 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») |
| 4. |

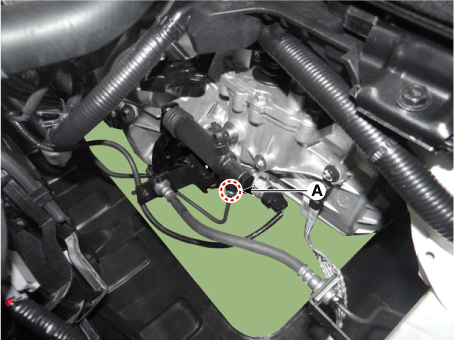

Ослабьте болт трубопровода сцепления (А).
|
| 5. |
Отсоедините трубку сцепления (А).
|
| 6. |
Ослабьте гайку трубки сцепления (А).
|
[Бензин 1.0 T-GDI, Дизель 1.4]
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. |
| 2. |
Снимите воздушный фильтр в сборе. D 1.4 U2 TCI (см. Механическая система двигателя — «Воздушный фильтр») G 1.0 T-GDI (см. Механическая система двигателя — «Воздушный фильтр») |
| 3. |
Снимите батарею и поддон для батареи. D 1.4 U2 TCI (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1.0 T-GDI (см. Электрическая система двигателя — «Аккумуляторная батарея») |
| 4. |
Снимите топливный фильтр. (Только дизельный автомобиль) D 1.4 U2 TCI (см. Блок управления двигателем/топливная система — «Топливный фильтр») |
| 5. |
Снимите ЕСМ. D 1.4 U2 TCI (см. Управление двигателем/топливная система — «Управление двигателем»). Модуль (ЭБУ)") G 1.0 T-GDI (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)") |
| 6. |

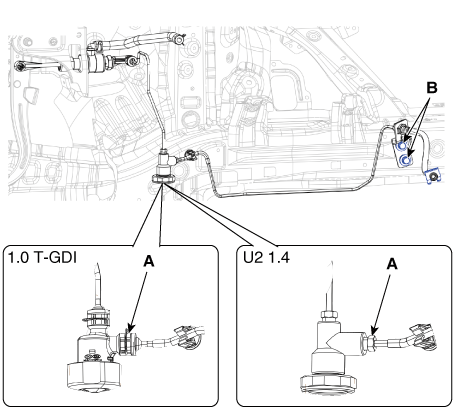

Ослабьте болты кронштейна трубы сцепления (В) и снимите стопорный штифт, накидную гайку (А) регулятора.
|
| 7. |
Ослабьте болты цилиндра выключения (A), а затем гайку трубки сцепления (B) после снятие цилиндра выключения в сборе (C).
|
| Монтаж |
При установке уплотнительные кольца трубки сцепления следует заменить на новые. один. |
| 1. |
Установите в порядке, обратном снятию. |
| 2. |
После установки выполните процедуру прокачки воздуха после заливки тормоза. жидкость. (См. Цилиндр выключения сцепления — «Регулировка») |
Регулятор
Компоненты и расположение компонентов
Компоненты
[Бензин 1.0 T-GDI,
Дизель 1.4]
1.. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления
3. Главный цилиндр
...
Цилиндр выключения сцепления
Компоненты и расположение компонентов
Компоненты
1. Соединительный болт
2. Прокладка
3. Трубное соединение
4. Трубка сцепления
5. Тарелка клапана
6. Пружина клапана
7. Сливной фильтр...
