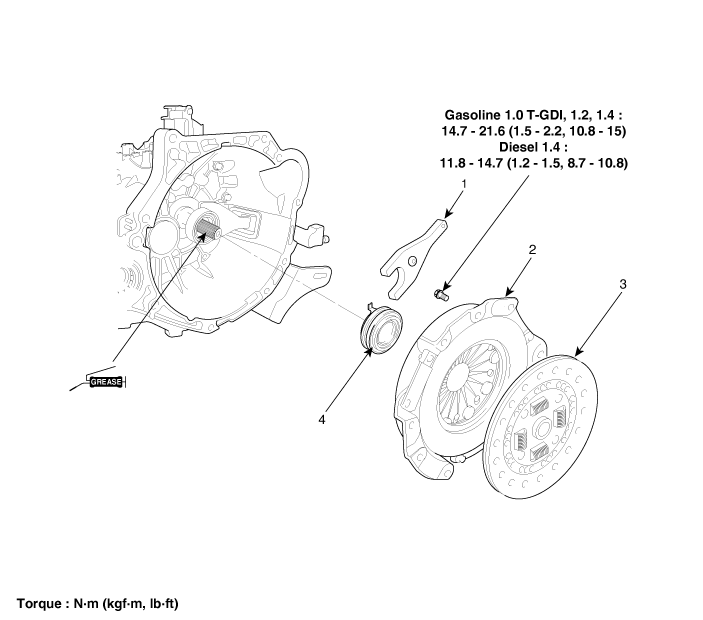

Компоненты и расположение компонентов

Компоненты

1. Вилка выключения сцепления
2. Крышка сцепления в сборе

3. Диск сцепления в сборе
4. Подшипник выключения сцепления

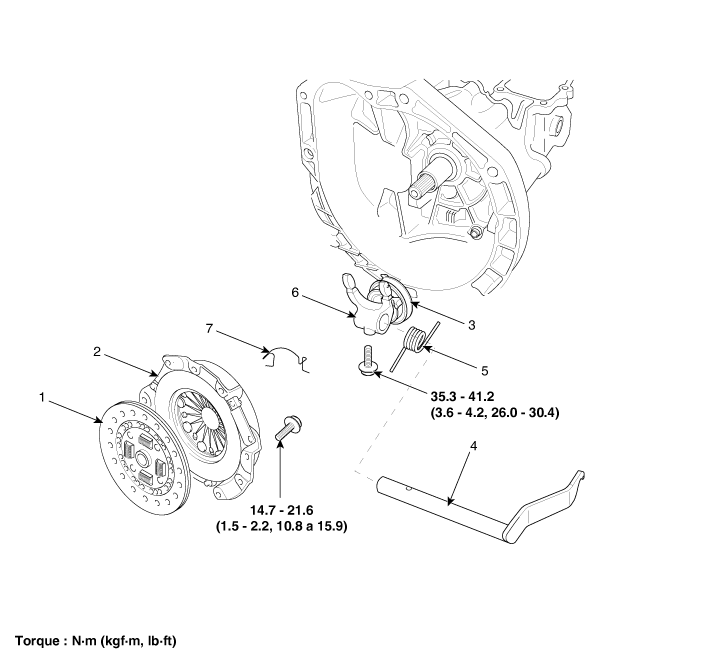

[Только бензин 1.2]

1. Диск сцепления в сборе
2. Крышка сцепления в сборе
3. Подшипник выключения сцепления
4. Рычаг выключения сцепления в сборе

5. Возвратная пружина
6. Вилка выключения сцепления
7. Возвратный зажим

Процедуры ремонта

Удаление

Снимите коробку передач в сборе.

D 1.4 U2 TCI (см. Система механической коробки передач — «Механическая коробка передач»)

G 1.0 T-GDI (см. Система механической коробки передач — «Механическая коробка передач»)

G 1,2 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

G 1,4 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

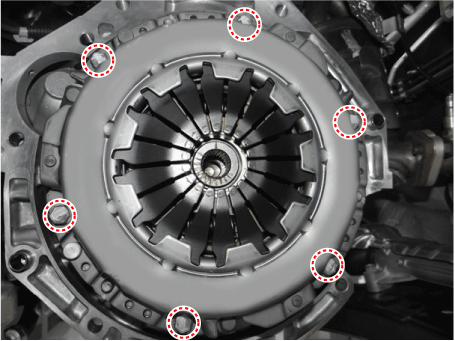

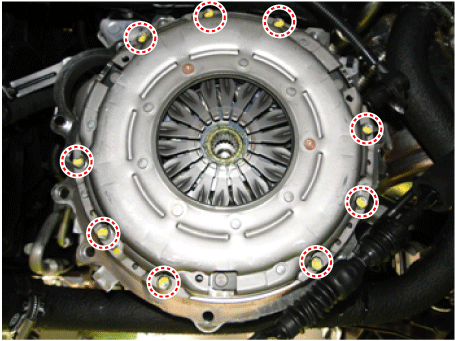

2.	Снимите болты крышки сцепления. Будьте осторожны, чтобы не погнуть и не перекрутить болты. Ослабьте болты в диагональных направлениях. [Дизель 1.4]

осмотр

Сборка кожуха сцепления

1.	Проверьте конец диафрагменной пружины на предмет износа и неровной высоты.

2.	Проверьте поверхность прижимной пластины на предмет износа, трещин и изменения цвета.

3.	Проверьте заклепки на ослабление и замените крышку сцепления в сборе. если необходимо.

Диск сцепления в сборе

1.	Проверьте накладку сцепления на наличие ослабленных заклепок, неравномерного контакта, износа. из-за заклинивания, прилипания масла или смазки и замените диск сцепления если неисправен.

2.	Проверьте на люфт и повреждения торсионной пружины и, если они неисправны, замените диск сцепления.

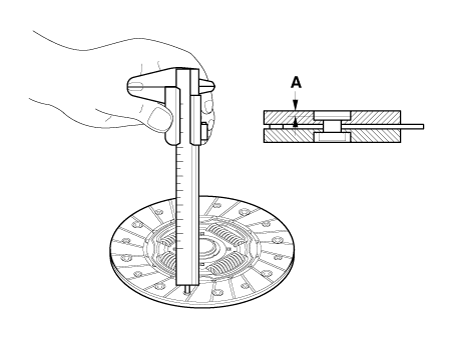

Измерьте глубину от поверхности накладки сцепления до заклепки. Если измерено значение меньше указанного ниже, замените его.

Стандартное значение

Глубина заклепки диска сцепления (A): 0,3 мм (0,0118 дюйма)

Монтаж

При переустановке бывшей в употреблении крышки крышка должна быть установлена вместе с муфтой. диск в комплекте.

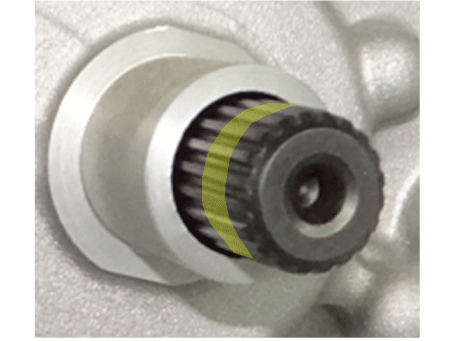

При необходимости нанесите смазку на шлицы входного вала коробки передач.

Рекомендуемая смазка: CASMOLY L9508.

Количество: 0,2 г

•	Очистите шлицы входного вала коробки передач и нанесите указанные смазать тонко, равномерно на нем по часовой стрелке.

•	Очистите внутреннюю часть выжимного подшипника и осевой втулки, Нанесите указанную смазку тонким слоем на внутреннюю часть подшипника, как по часовой стрелке.

Возможные проблемы при несоблюдении

•	Когда не применяется: Чрезмерный износ шлицев и плохая может произойти срабатывание сцепления.

•	При чрезмерном нанесении: Смазка может разбрызгиваться центробежная сила, которая может загрязнить диск сцепления. Это может привести к потере силы трения и проскальзыванию.

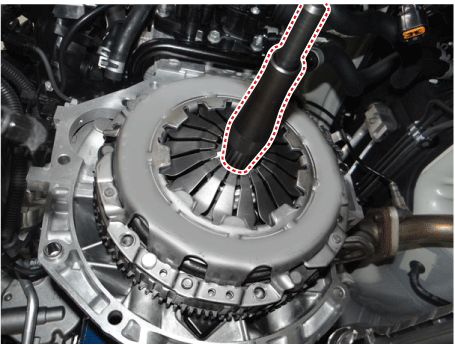

Установите диск сцепления и крышку с помощью SST (A: 09411-1P000).

•	При установке крышки удалите посторонний материал маховика и нажимного диска полностью.

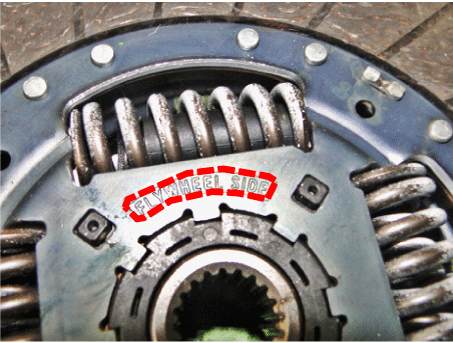

•	Убедитесь в правильности направления диска сцепления при установка.

Установите болты крышки сцепления. Чтобы не погнуть и не перекрутить, затяните их в диагональных направлениях

Момент затяжки

Бензин 1.0 T-GDI, 1.25, 1.4 : 14,7 - 21,6 Н·м (1,5 - 2,2 кгс·м, 10,8–15,9 фунт·фут)

Дизель 1.4: 11,8–14,7 Н·м (1,2–1,5 кгс·м, 8,7–10,8 фунт·фут)

•	Слабо затяните все болты крышки сцепления, затем затяните спецификации в диагональном направлении. Это может предотвратить скручивание, вибрация крышки и подъем прижимная плита.

•	Установите все компоненты с указанным моментом затяжки. В противном случае у коробки передач с крутящим моментом сцепления могут быть проблемы или крепежный болт может ослабнуть.

[Дизель 1.4]

Установите коробку передач в сборе.

D 1.4 U2 TCI (см. Система механической коробки передач — «Механическая коробка передач»)

G 1.0 T-GDI (см. Система механической коробки передач — «Механическая коробка передач»)

G 1,2 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

G 1,4 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)
