Боковая отделка багажника

Компоненты и расположение компонентов

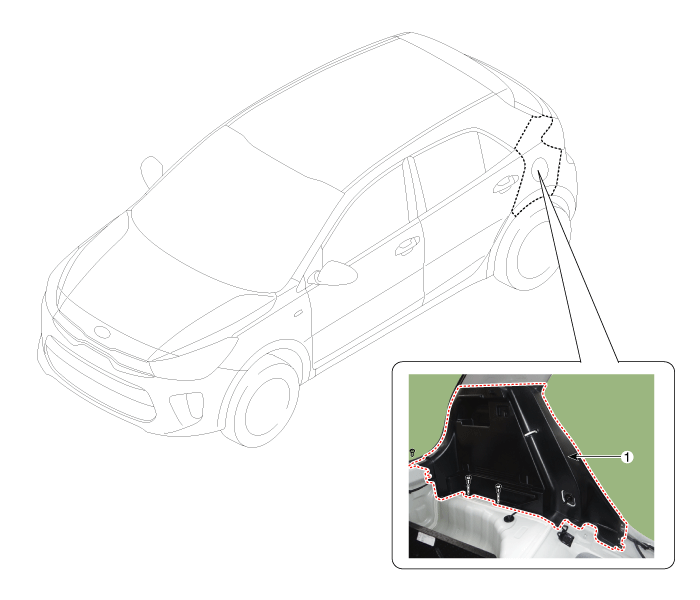

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

   Снять обшивку порога задней двери.

   (См. Отделка салона — «Отделка дверных протертостей»)

3. 3

   Снимите заднюю поперечную обшивку.

   (См. Отделка салона — «Задняя поперечная отделка»)

4. 4

   Осторожно снимите боковой уплотнитель задней двери с кузова.

5. 5

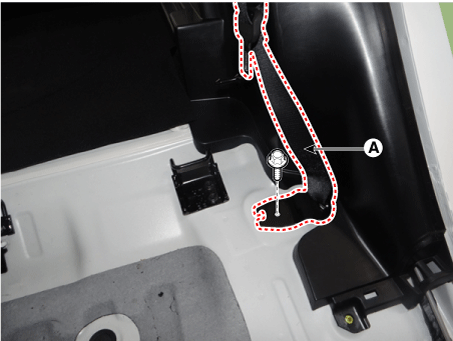

   Отделите нижний анкер ремня безопасности заднего сиденья (А) после ослабления крепления. болт.

   Момент затяжки : 39,2–54 Н·м



6. 6

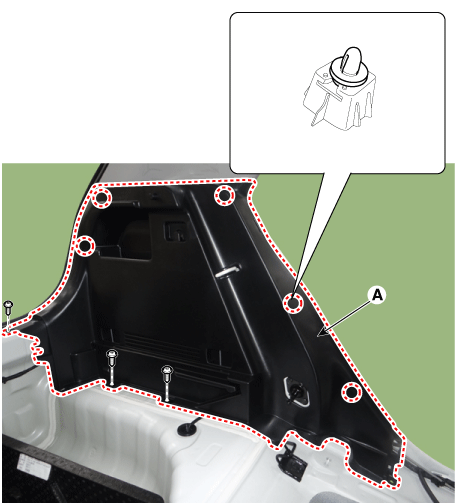

   Снимите боковую обшивку багажника (А), предварительно ослабив крепежные винты.



7. 7

   Установите в порядке, обратном снятию.
