Kia Rio: внутренняя отделка / задняя поперечная отделка

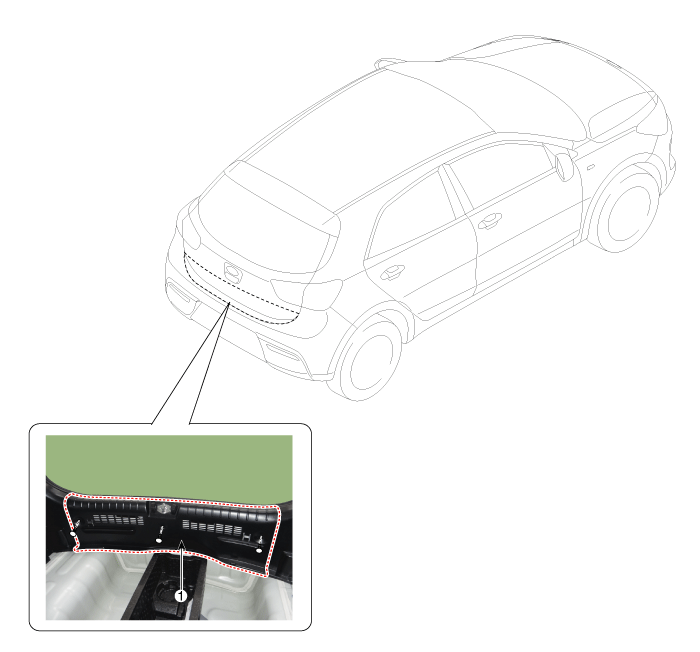

Компоненты и расположение компонентов
1. Задняя поперечная обшивка
|
|
Процедуры ремонта
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|

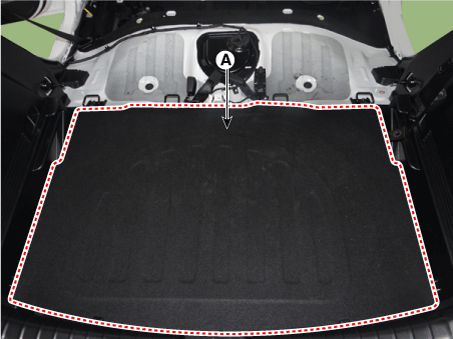

Снимите крышку багажника (А).
|
|
2.
|
Отсоедините уплотнитель задней двери.
|
|
3.
|

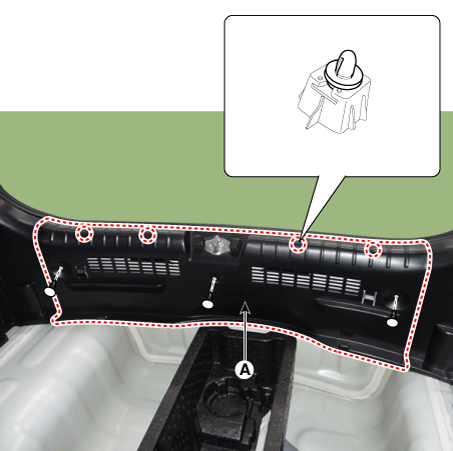

Снимите заднюю поперечную облицовку (А).
|
|
4.
|
Установите в порядке, обратном снятию.
|
Убедитесь, что разъем подключен правильно.
|
|
